Anschließen
4. Anschließen
4.1 Leuchte an Netzspannung
anschließen (Netzversion)
HINWEIS: Dieses Kapitel gilt nur für
Leuchten mit dem Buchstaben N in der
Modellnummer, zum Beispiel MQAL 24 N.
Zum Anschluss der Leuchten empfehlen
wir Anschlussleitungen, die Sie im Zube-
hörangebot von Waldmann finden.
WARNUNG
Lebensgefahr durch Stromschlag.
X Anschluss nur durch eine ausgebil-
dete Elektro-Fachkraft.
ACHTUNG
Sachschaden durch falsche Anschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
X Netzspannung mit Nennspannung
und Frequenz vergleichen, die auf dem
Leistungsschild angegeben sind und
sicherstellen, dass sie identisch sind.
X Steckerbelegung und Belegung der
Buchse beachten.
X Anschlussleitung mit Litzen verwen-
den, die einen Leitungsquerschnitt
von mindestens 1,0 mm² haben. Bei
Leuchten mit Durchgangsverdrah-
tung eine Anschlussleitung mit min-
destens 1,5 mm² verwenden.
3
4

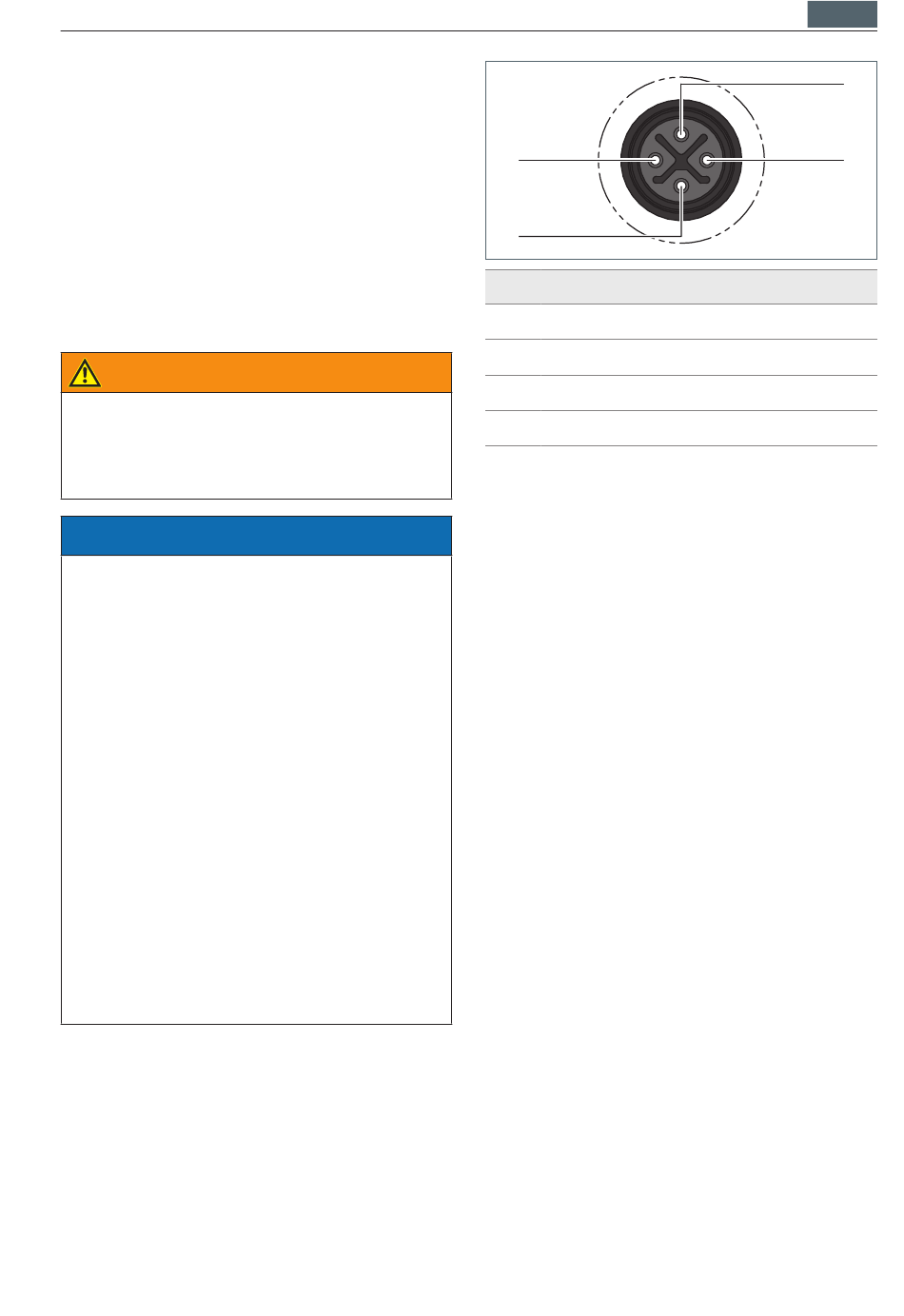

Nr. Bezeichnung
1 Nicht belegt
2 Außenleiter/Phase (L)
3
Neutralleiter (N)
4
Schutzleiter (PE)
Tab. 3: Steckerbelegung MQAL xx N.
X Verbinden Sie eine geeignete Buchse
mit dem S-kodierten Stecker.
DEU
2
1
9
