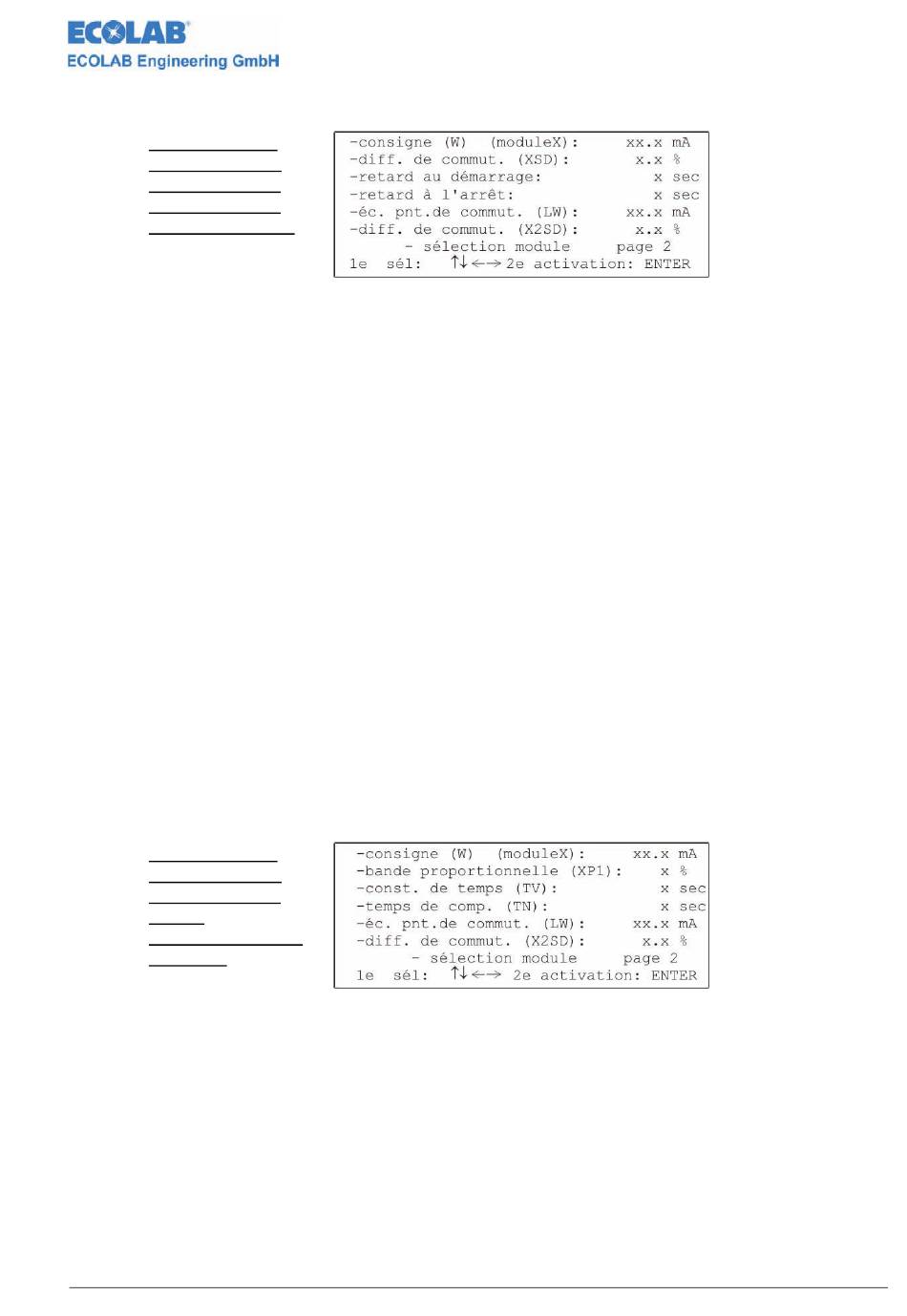

Les ajustages suivants sont significatifs pour l'appareil d'émission de signaux :
Paramètres des
régulateurs pour
signal normalisé
page 1 (appareil
émission signaux)
Via consigne (W) se fait l'ajustage de la valeur de consigne au sein de la plage de mesure.
Gamme des valeurs : 0.0 mA à 20.0 mA
L'hystérésis de commutation autour de la valeur de consigne est indiqué par la différence
de commutation. (XSD) L'indication en pour-cents se réfère à la valeur de consigne.
Gamme des valeurs : 0.0 % à 30.0 %
Avec la commande retard au démarrage il est possible de retarder le temps de démarrage
du relais respectif pour la durée ajustée.
Gamme des valeurs : 0 sec à 240 sec
Avec la commande retard à l'arrêt il est possible de retarder le moment de l'arrêt du relais
respectif pour la durée ajustée.
Gamme des valeurs : 0 sec à 240 sec
L'écart absolu entre le point de commutation 2 et la valeur de consigne peut être choisi par
éc. pnt. de commut. (LW).
Gamme des valeurs : 0.0 mA à ± 20.0 mA
Il est possible de déterminer un hystérésis de commutation autour du point de commutation
2 avec la commande diff. de commut. (X2SD) L'indication en pour-cents se réfère à la
valeur absolue du point de commutation 2.
Gamme des valeurs : 0.0 % à 30.0 %
Avec sélection module on retourne à la sélection du module des paramètres pour
régulateurs.
Avec page 2 des paramètres ultérieurs s'affichent sur une deuxième page.
Les ajustages suivants sont significatifs pour le régulateur PID à 2 positions :
Paramètres des
régulateurs pour
signal normalisé
page 1
(régulateur PID à 2
positions)
L'ajustage au sein de la valeur de consigne s'effectue sur le champ consigne (W).
Gamme des valeurs : 0.0 mA à 20.0 mA
L'ajustage du facteur de proportionnalité pour la part P du régulateur s'effectue via bande
proportionnelle (XP1).
Gamme des valeurs : 0 % à 999 %
Via const. de temps (Tv) temps de comp. (Tn) on peut ajuster la part ID du régulateur.
Gamme des valeurs :
417101810_Anhang06_Normsignal.doc
Module de mesure du signal normalise
0 sec à 1200 sec (constante de temps)
0 sec à 3600 sec (temps de compensation)
