FR | 10 Montage
1. Enlever la tôle de devant et le cache de
protection avant  Chapitre 10.2.
2. Placer un siphon et un entonnoir à gouttes
ouvert sur l'écoulement de condensat.
3. En cas d'humidité exagérément élevée
dans le local d'installation, isoler l'écou-
lement et l'embout de l'écoulement de
condensat pour éviter le condensat.
4. Remplir le conduit d'écoulement avec de
l'eau, vérifier l'étanchéité et l'écoulement.
Après les périodes sèches prolongées,
remplir également le siphon avec de l'eau.
5. Placer un siphon avec un entonnoir à
gouttes ayant une hauteur d'eau de
barrage d'au moins 50 mm.
6. Placer le cache de protection et la tôle de
devant  Chapitre 10.2.
170
ATTENTION
Sans siphon, l'appareil de ventilation aspire
l'air d'appoint par le conduit d'écoulement.
Installer impérativement un siphon. Ne
jamais installer plusieurs siphons consécu-
tifs sans séparation de gaine.
Lors de la récupération de chaleur, du con-
densat qui doit être évacué dans les règles
de l'art via l'écoulement de condensat est
produit.
1. Desserrez les deux fermetures à serrage
rapide et retirez le cache de protection.
84

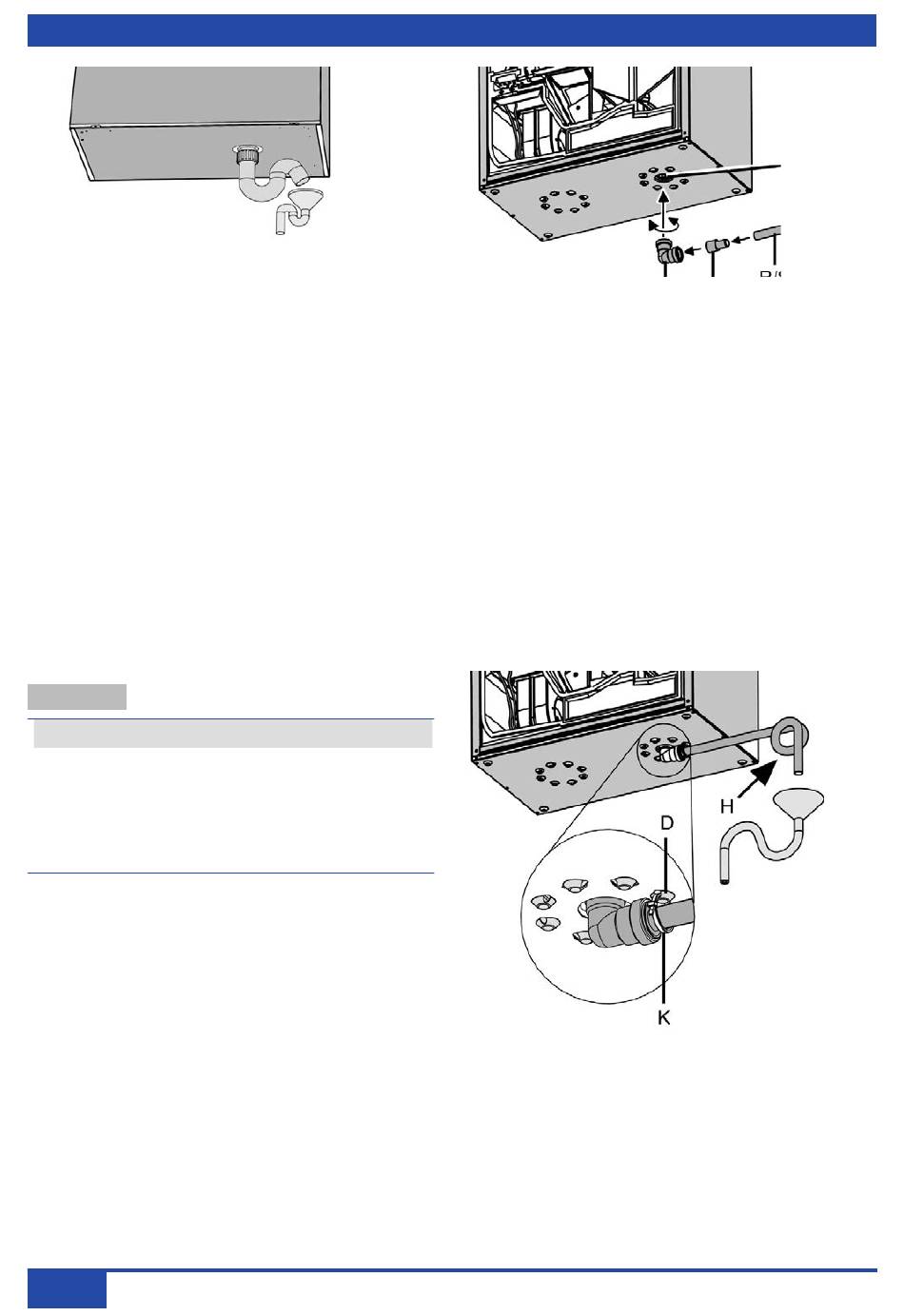

Figure : Appareil de ventilation en version
droite, version gauche inversée
2. Dans le bas de l'appareil de ventilati-
on, enfichez le coude d'écoulement de
condensat [B] livré avec la fourniture sur
le raccord d'écoulement de condensat [A].
Le coude d'écoulement de condensat est
muni d'un manchon avec joint à lèvres et
peut être tourné à volonté (360°).
3. Raccordez dans les règles de l'art un tube
d'écoulement [R] (Ø 28) ou un flexible
d'eau ¾" [S] au coude d'écoulement de
condensat. Pour raccorder le flexible
d'eau, utilisez le réducteur [C] (d=28mm
à d=19mm) joint à la fourniture.
Figure : Appareil de ventilation en version
droite, version gauche inversée
4. Fixez le coude d'écoulement de conden-
sat pour l'empêcher de tomber. Pour ce
faire, poser le serre-câbles [K] fourni sur
le coude d'écoulement de condensat et
accrocher le serre-câbles dans l'un des
œillets [D].
