RÉGLAGES DU MOTEUR
Les moteurs bitension (C'est-à-dire ceux qui fonctionnent sur le
courant de 115 ou de 230 volts) sont réglés à l'usine pour fonc-
tionner sur le courant de 230 volts). Ne pas modifier le réglage
de la tension du moteur si la tension secteur est de 230 volts
ou si le moteur est un moteur à une seule tension.
REMARQUE : Ne jamais câbler un moteur fonctionnant sur le
courant de 115 volts sur un circuit de 230 volts.
POUR DÉPOSER LE COUVERCLE DU MOTEUR
Dans le cas d'un moteur bitension devant être branché sur le
courant de 115 volts, procéder comme il est indiqué ci-dessous.
Vis du couvercle
End Cover Screws
Motor
Couvercle du moteur
End Cover

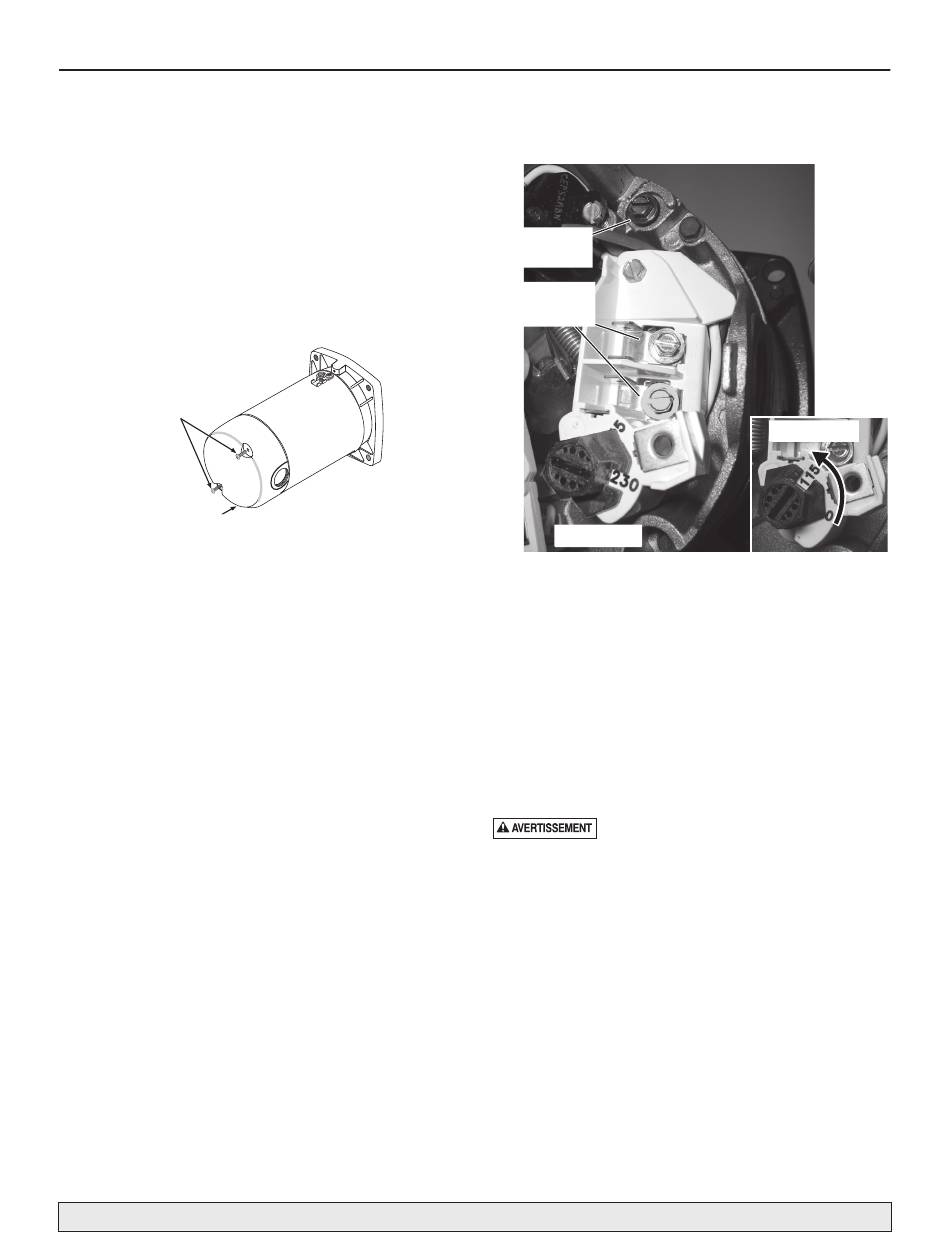

Figure 3: Dépose du couvercle du moteur
Le couvercle du moteur devra être déposé pour modifier le
réglage de la tension.
La plaque à bornes du moteur (située sous le couvercle du
moteur) devrait ressembler à la Figure 4.
Pour obtenir des pièces ou de l'aide, appeler le Service à la clientèle Simer en composant le
SÉLECTION DE 115 VOLTS À L'AIDE DU
SÉLECTEUR DE TENSION ROTATIF
Ground Wire
Borne du fil de
Terminal mise à la terre
Bornes de
Power Supply
branchement
Terminals
électrique
Pour 230 volts
For 230 Volt
Figure 4:Tension réglée sur le courant de 230 volts.
Sélecteur rotatif; tourner le sélecteur à 115 volts.
Pour faire fonctionner le moteur sur le courant de 115 volts :
1. S'assurer que le courant est coupé.
2. Tourner le sélecteur à gauche jusqu'à ce que « 115 » appa-
raisse dans la fenêtre du cadran.
3. Brancher les fils d'alimentation sur les bornes. S'assurer que
les fils sont bien retenus en place.
4. Brancher le fil de mise à la terre sur la vis verte de mise à la
terre.
5. Reposer le couvercle du moteur.
Passer à la rubrique « Câblage » qui suit.
Tension dangereuse. Risque de secousses élec-
triques, de brûlures, voire de mort. Débrancher le moteur avant
d'intervenir sur la pompe ou sur le moteur. Mettre le moteur à la
terre avant de le brancher sur le courant d'alimentation.
