Fiches de raccordement

Prise double 120 V c.a.
La prise 120 V est protégée contre les
surcharges par un dispositif de protection de
circuits à bouton-poussoir de 20 A. Se
reporter à la Figure

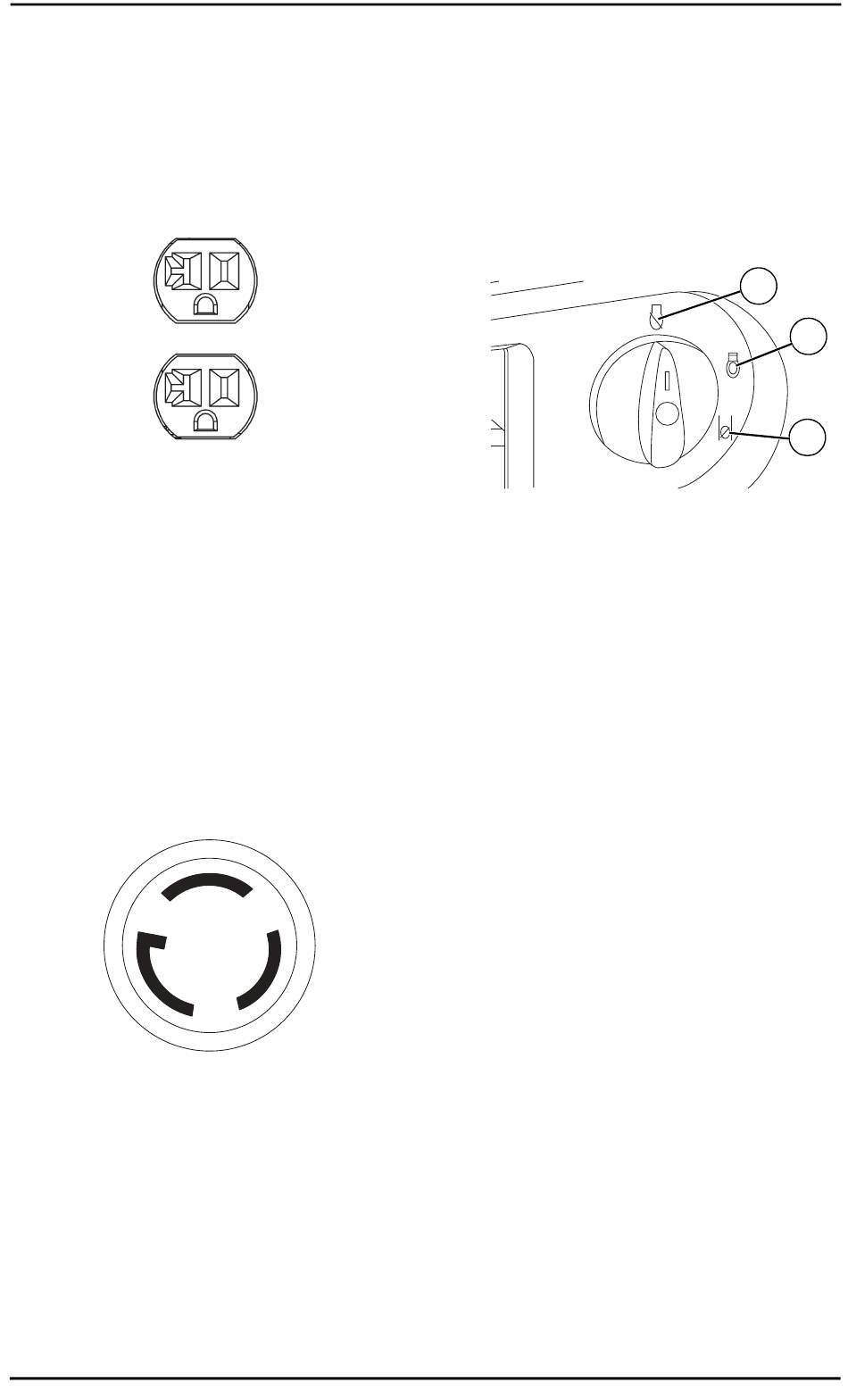

Figure 2-3. Prise double 120 V c.a.
Prise 120 VCA, 30 A
Utilisez une fiche NEMA L530R avec cette
prise. Raccordez un cordon à 3 fils adapté mis
à la terre à la fiche et à la charge souhaitée.
Le cordon doit avoir une tension nominale de
125 V c.a. à 30 A (ou plus). Se reporter à
la Figure 2-4.
Utilisez cette prise pour alimenter des charges
monophasées de 120 VCA, 60 Hz nécessitant
une puissance au démarrage de 3 000 W à
25 A et une puissance continue de 2 300 W à
19,1 A. La prise est protégée contre les
surcharges par un disjoncteur à réarmement
par bouton-poussoir de 20 A.
Figure 2-4. Prise 120 V c.a., 30 A NEMA L5-30R
Commutateur de mise à l'arrêt/
mise en marche/commande
d'étrangleur
Ce composant est utilisé pour la mise à l'arrêt/
mise en marche de l'appareil, ainsi que l'utili-
sation de l'étrangleur et du robinet de
carburant. Se reporter à la
• La position OFF (arrêt) (1) permet d'arrêter
le moteur et de couper le débit de
carburant.
7
2-3.
Figure 2-5.
• La position RUN (marche) (2) permet de
lancer le fonctionnement normal et de
réduire progressivement l'étranglement.
• La position CHOKE (étranglement) (3)
permet d'activer le robinet de carburant afin
de démarrer le moteur.
REMARQUE : Cette fonction CHOKE (étran-
glement) n'est pas nécessaire pour faire
démarrer le moteur si ce dernier est déjà
réchauffé.
001630
Figure 2-5. Commutateur (exemple)

Ports USB

Le port USB 5 VCC, 1/2,1 A permet de
recharger tous les appareils électriques
compatibles et dotés d'une connectivité USB.
Commutateur de
fonctionnement au ralenti
Le commutateur de fonctionnement au ralenti
dispose de deux modes :
• ON (marche) : Il s'agit du mode le plus
silencieux et le mieux adapté lors de l'utili-
sation d'appareils ou d'équipements à
charges résistives (ne démarrant pas sur
moteur) - Exemples : télévisions, consoles
de jeux vidéo, lampes, radio, etc.
• OFF (arrêt) : Ce modèle est recommandé
lors de l'utilisation d'appareils ou d'équipe-
ments à charges inductives (démarrant sur
moteur) ou résistives (ne démarrant pas
sur moteur), en particulier si ces charges
sont activées/désactivées fréquemment -
Exemples : véhicules de plaisance, climati-
seurs, sèche-cheveux, etc.
000844
Témoins d'état du générateur
Se reporter à la
• Témoin de Surcharge (rouge) : Indique
que le système est en surcharge (2). Au
moment de démarrer le moteur, le témoin
DEL de surcharge s'allumera pendant
quelques secondes, ce qui est tout à fait
normal. Si ce témoin DEL reste allumé et
que le témoin DEL vert (prêt) s'éteint, le
moteur continuera à fonctionner sans
générer de puissance de sortie. Retirez
toutes les charges appliquées et vérifiez si
les dispositifs branchés dépassent la
puissance de sortie recommandée. Vérifiez
Manuel du propriétaire de générateur portatif
OFF
ON
CHOKE
Figure 2-6.
1
2
3
005482
