1 - Description DEVICE NET

1.1 - Caractéristiques techniques
Type Maître/Esclave
Interface ISO 11898
N° d'identification 283
Vitesse 125 Kbaud
250 Kbaud
500 Kbaud
1.2 - Kit réseau
Pour connecter une machine au réseau DEVICE NET, celle-ci doit être équipée d'un kit réseau DEVICE NET. Les kits réseau
DEVICE NET actuellement disponibles sont les suivants :
Type de Machine
TWINCVI
MODCVI
CPUCVI
Ce kit réseau est constitué d'une carte de communication DEVICE NET esclave de la société HILSCHER. (carte de
communication référence COM-DNS).
Le kit comprend :
- Ce manuel.
- Le kit électronique DEVICE NET (carte COM-DNS, câble interne, connecteur M12 mâle).
- Un CD-ROM comprenant :
Le fichier EDS.
La documentation de la gamme CVI.

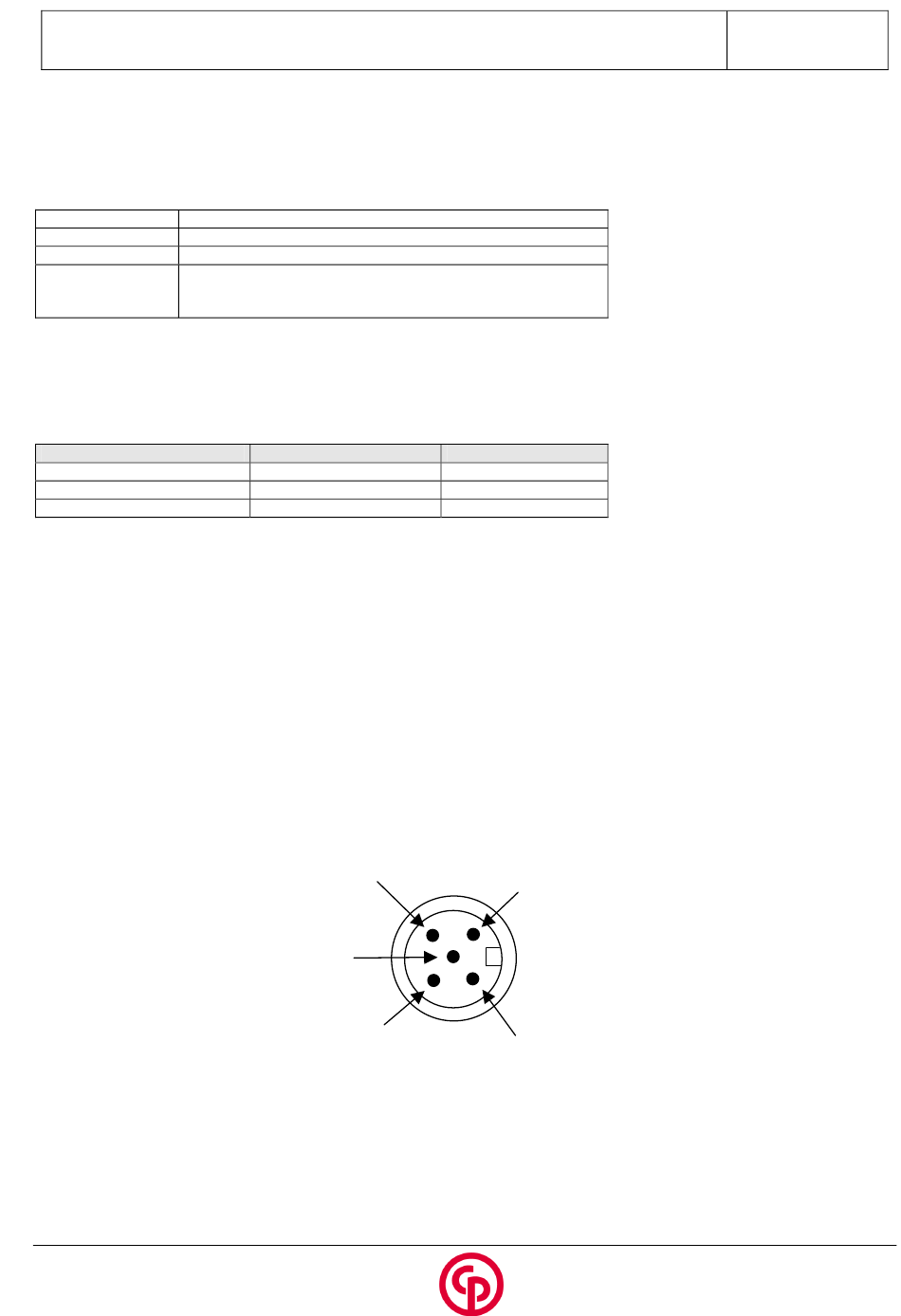

1.3 - Connecteur DEVICE NET

Définition du connecteur M12 du coffret de vissage
Manuel opérateur
DEVICE NET
Référence du kit
6152290140
6152290150
6152290160
0V
3
CAN_L
5
CAN_H
4
Nombre de broches
1,2
1,2
[1..32]
+ 24V DC
2
Drain
1
6159932680-01
