4. Construcción de la caldera Mini Bio/ Mini Bio Luxury
Módulo I/O CAN
Módulo ejecutivo dirección: 6
Mezcl. 1
Bomba CC1
Mélangeur 1

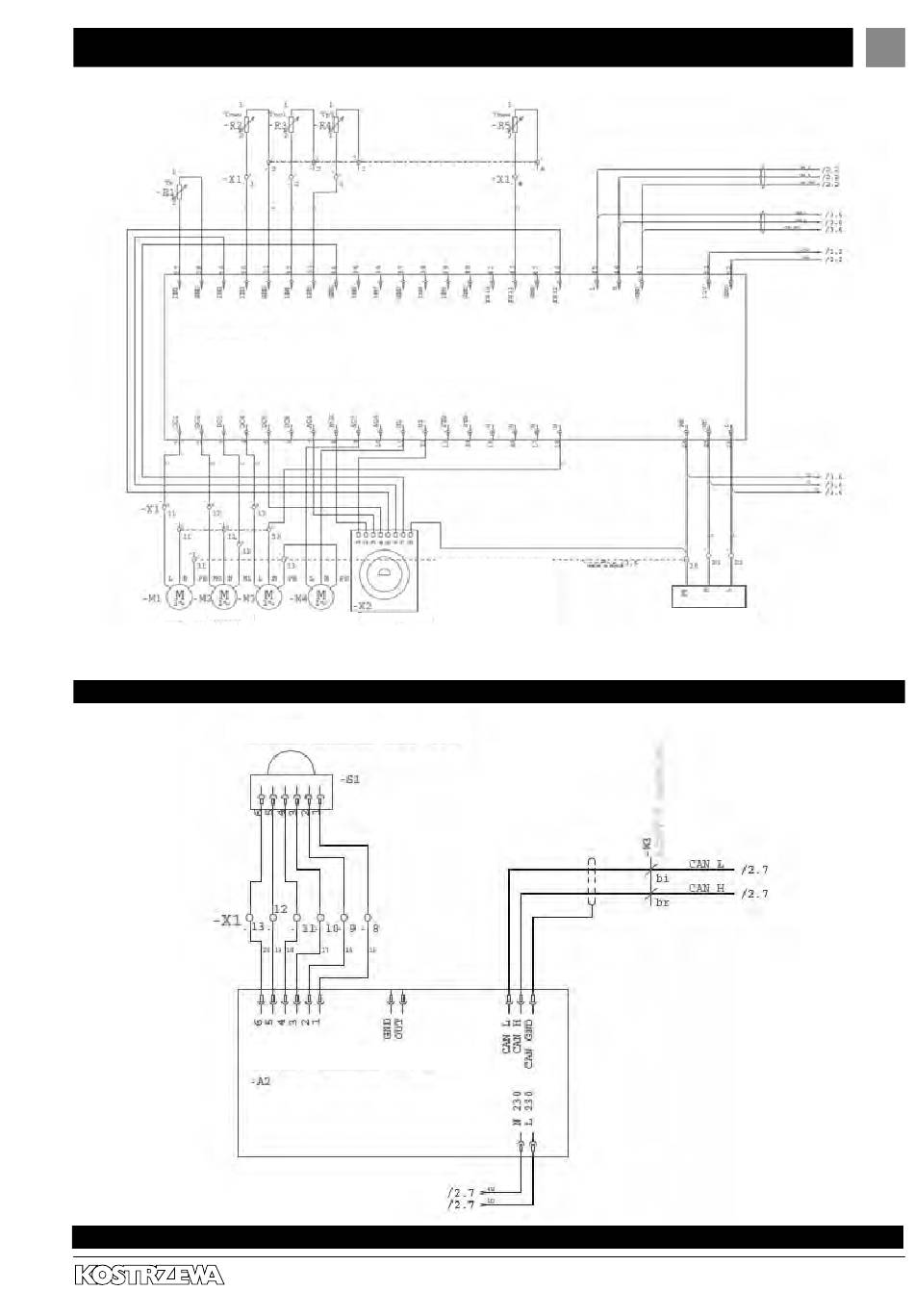

Dib. Módulo CAN
Sonda Lambda LSU 4.9
Sonda Lambda ML-2
Dib. Conexión de sonda Lambda (Mini Bio Luxury)
Especialistas en calefacció
Conducto de quemador
Aliment. de depósito
Bomba ACS
Enchufe de quemador:
{1} N – neutro
{2} alimentador de quemador
{3} soplador
{4} encendedor
{5} fotocélula
{6} temp. de quemador
{7} GND de sensores
{8} PE - protección
Manual de Mini Bio y Mini Bio Luxury - ESV 08.15
Alimentación 230V
