Kostrzewa Mini Bio 10 Notice Technique page 185

4. Construction de la chaudière Mini Bio/ Mini Bio Luxury 6. Uruchamianie,
Module I/O CAN
Module d`exécution adresse : 6
Pompe échauffeur
Pompe CO1 Mélangeur 1
Mélangeur 1

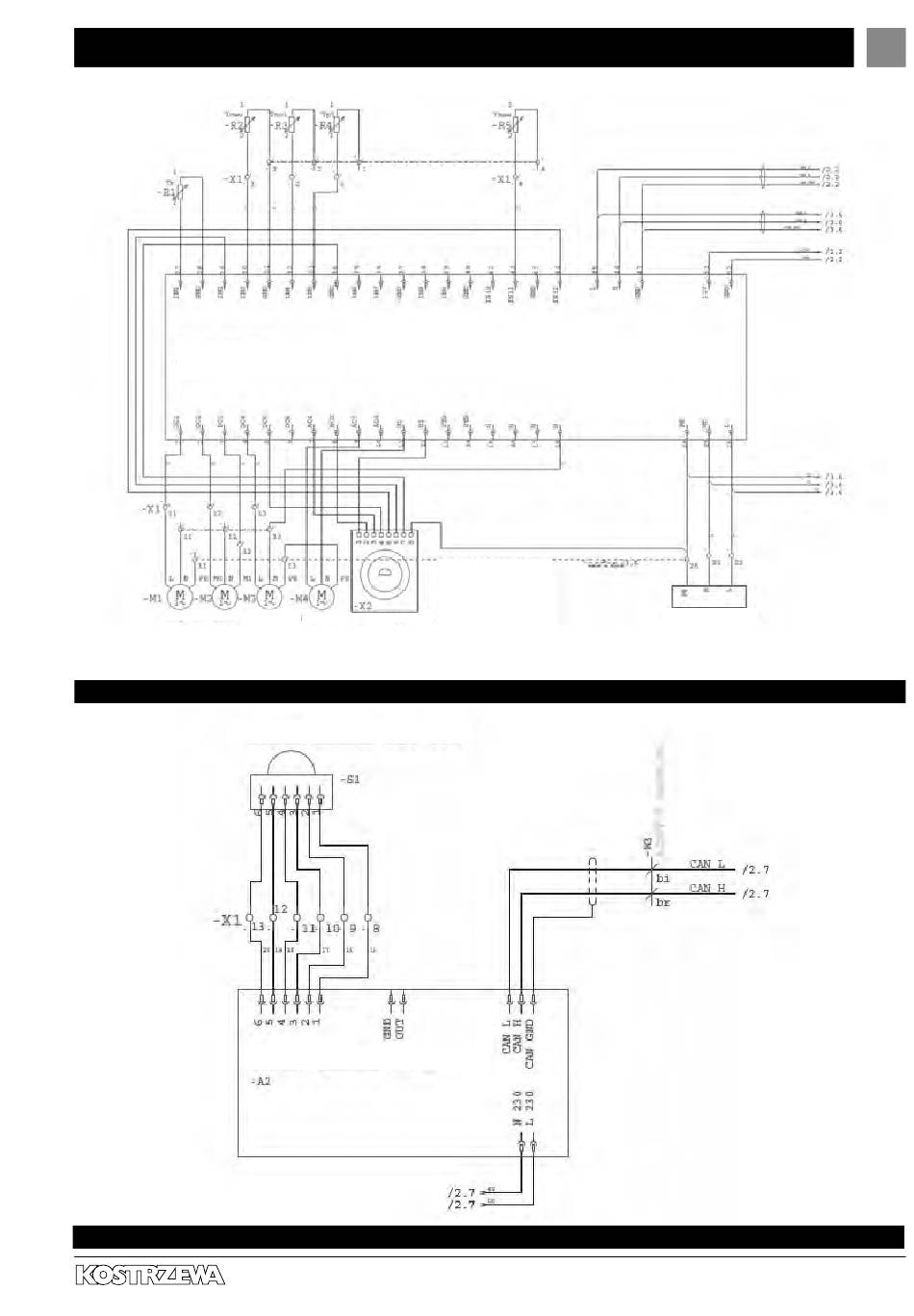

Fig. Module CAN
Sonde Lambda LSU 4.9
Fig. Raccordement de la sonde Lambda ( Mini Bio Luxury )
Spécialistes en chauffage
Câble du brûleur
Bran. accumulateur
d'eau chaude
Sonde Lambda ML-2
Broche du brûleur:
{1} N – neutre
{2} disp. d`allim. du brûleur
{3} souffl erie
{4} appareil d'allumage
{5} photocellule
{6} temp. du brûleur
{7} GND des capteurs
n
{8} PE – de la protectio
Notice technique Mini Bio i Mini Bio Luxury - FRV 08.15
Alimentation 230V
185 185
