4.C Горелка Platinum Bio v02
Устройством, предназначенным для сгорания
твердого топлива в виде топливных гранул,
является горелка вторичного воздуха Platinum
Bio v02. Элементы горелки, подверженные
действию пламени, изготовлены из жароупорной
стали. Отбор мощности горелки зависит от
данной единицы котла Mini Bio/Mini Bio Luxury.
Основные размеры горелок группы Platinum
Bio v02 представлены на рисунке «Схема
размеров горелки Platinum Bio v02» и в таблице
«Размерные данные горелки Platinum Bio v02».
Основные технические данные горелок Platinum
Bio v02 представлены в таблице «Каталожная
карта горелки Platinum Bio v02».

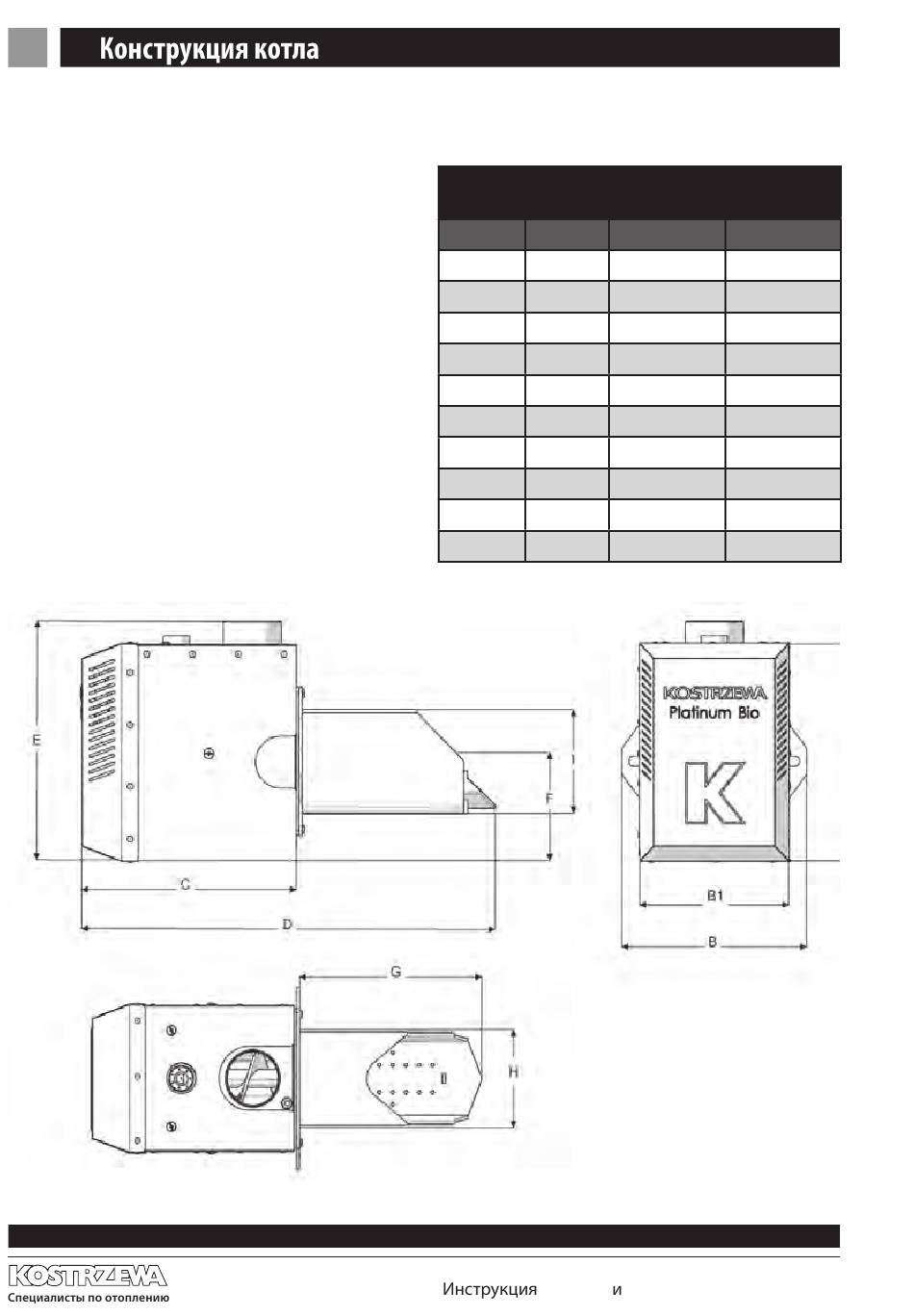

Схема размеров горелки
Mini Bio/ Mini Bio Luxury
Platinum Bio v02
Измерительные данные горелки
Platinum Bio v02
Таблица: Измерительные данные горелки
Platinum Bio v02
ед.изм
мм
A
мм
B
мм
B1
мм
C
мм
D
мм
E
мм
F
мм
G
мм
H
мм
I
Mini Bio Mini Bio Luxury - RUV 08.15
PB-16-V02 PB-24-V02
245 245
222 222
180 180
258 258
497 537
247 247
123 123
232 272
119 119
119 119
