4. Budowa kotła Mini Bio/Mini Bio Luxury
18
4.C Palnik Platinum Bio v02
Dedykowanym urządzeniem do spalania paliwa stałego w postaci
pellet'u jest rodzimej produkcji nadmuchowy palnik Platinum Bio v02.
Elementy palnika narażone na działanie płomienia wykonane
są ze stali żaroodpornej. Dobór mocy palnika uzależniony jest
od danej jednostki kotła Mini Bio/Mini Bio Luxury. Podstawowe
wymiary palników rodziny Platinum Bio v02 przedstawia rysunek
„Schemat wymiarowy palnika Platinum Bio v02" i tabela „Dane
wymiarowe palnika Platinum Bio v02". Podstawowe dane techniczne
palników Platinum Bio v02 przedstawia tabela „Karta katalogowa
Palnika Platinum Bio v02 ".

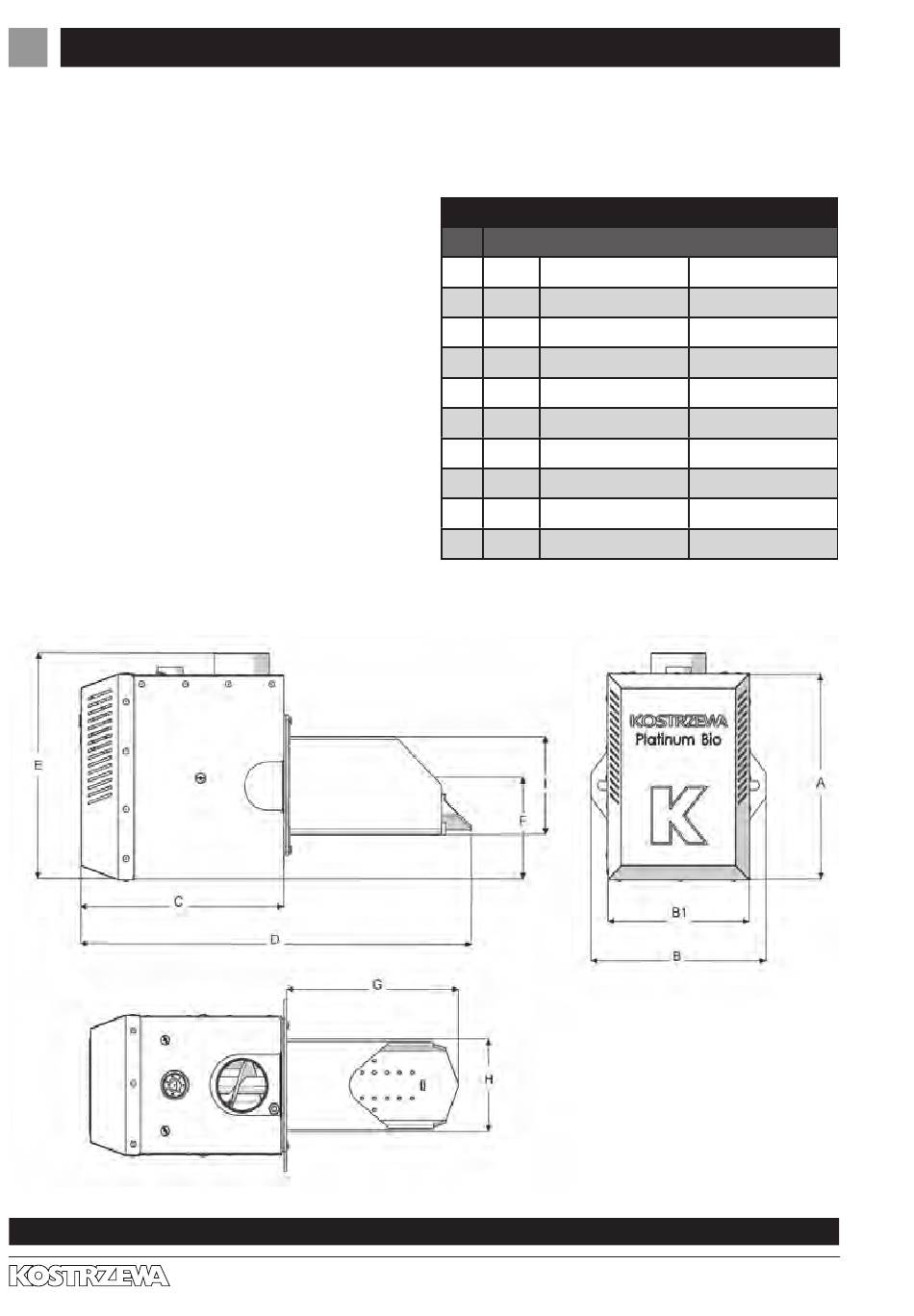

Schemat wymiarowy palnika Platinum Bio v02
Specjaliści w ogrzewaniu
Dane wymiarowe palnika
Platinum Bio v02
Tabela: Dane wymiarowe palnika Platinum Bio v02
j.m. PB-16-v02
A mm 245
B mm 222
B1 mm 180
C mm 258
D mm 497
E mm 247
F mm 123
G mm 232
H mm 119
I mm 119
Instrukcja Mini Bio i Mini Bio Luxury - PLV 08.15
PB-24-v02
245
222
180
258
537
247
123
272
119
119
