4. Construcción de la caldera Mini Bio/ Mini Bio Luxury
4.F Montaje de sensores de la caldera
La caldera está equipada con el limitador de temperatura de
seguridad STB ajustado en fábrica a 90°C. Después de superar
esta temperatura, STB interrumpe el trabajo del quemador y
del alimentador de combustible. En el visualizador se muestra
la alarma. Es necesario encontrar la causa de sobrecalentami-
ento de la caldera y eliminarla. Después de enfriamiento de la
caldera destornillar la tuerca del STB y pulsar el botón.
El sensor de temperatura de la caldera [5] y el sensor STB
[4] deben ubicarse en la caja de sensores de temperatura de
la caldera [6]. Los sensores deben estar protegidos contra el
movimiento.

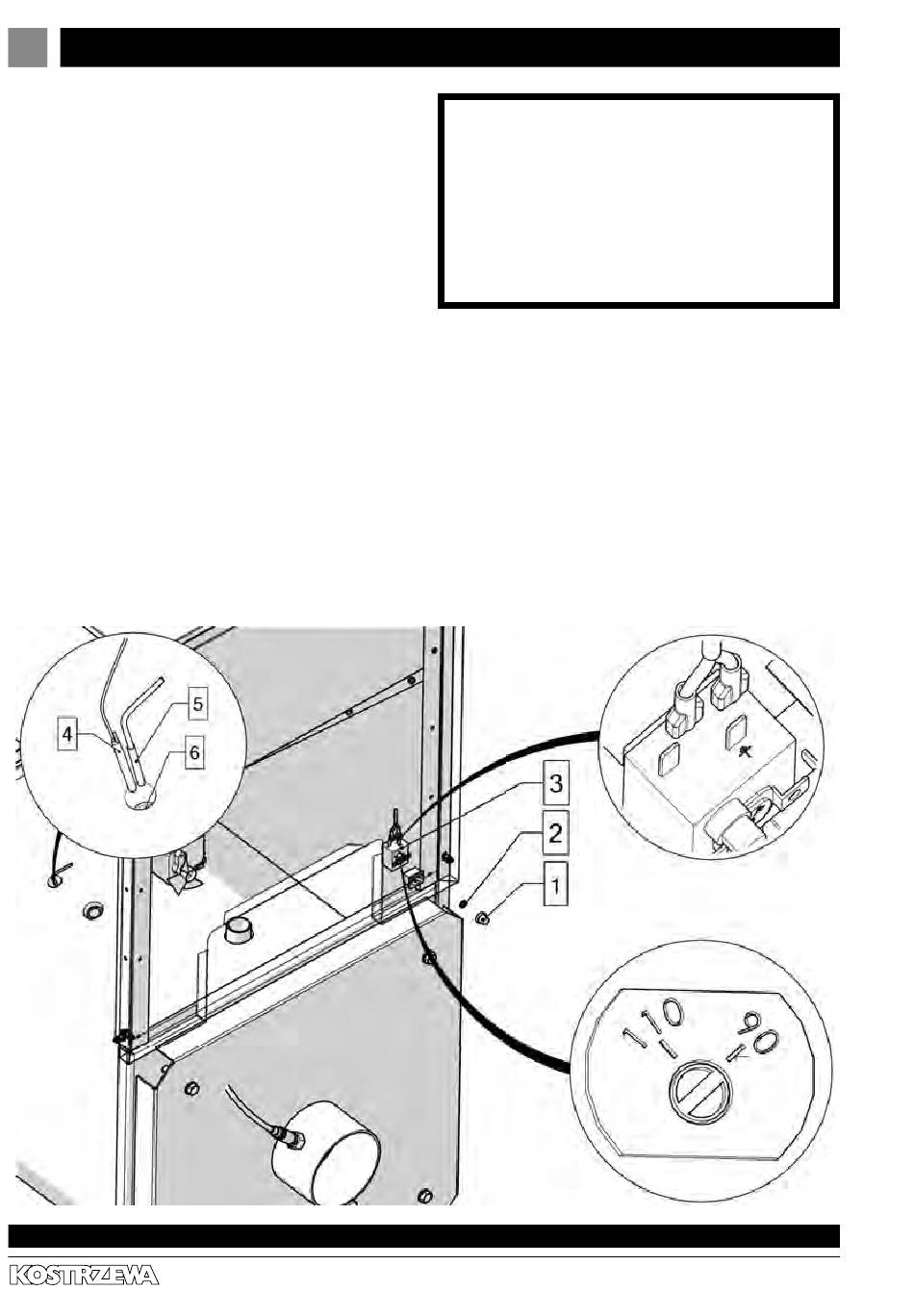

1. tapa del interruptor de STB
2. tuerca de fi jación de STB
3. limitador de temperatura de seguridad STB
4. sensor de temperatura de STB
5. sensor de temperatura de la caldera
6. caja de sensores de temperatura de la caldera
Dib. Montaje de sensores
Especialistas en calefacció
¡Atención!
El montaje incorrecto de los
sensores de la caldera conlleva el
peligro de sobrecalentamiento y
de mal funcionamiento del siste-
ma.
