3. Charakterystyka techniczna

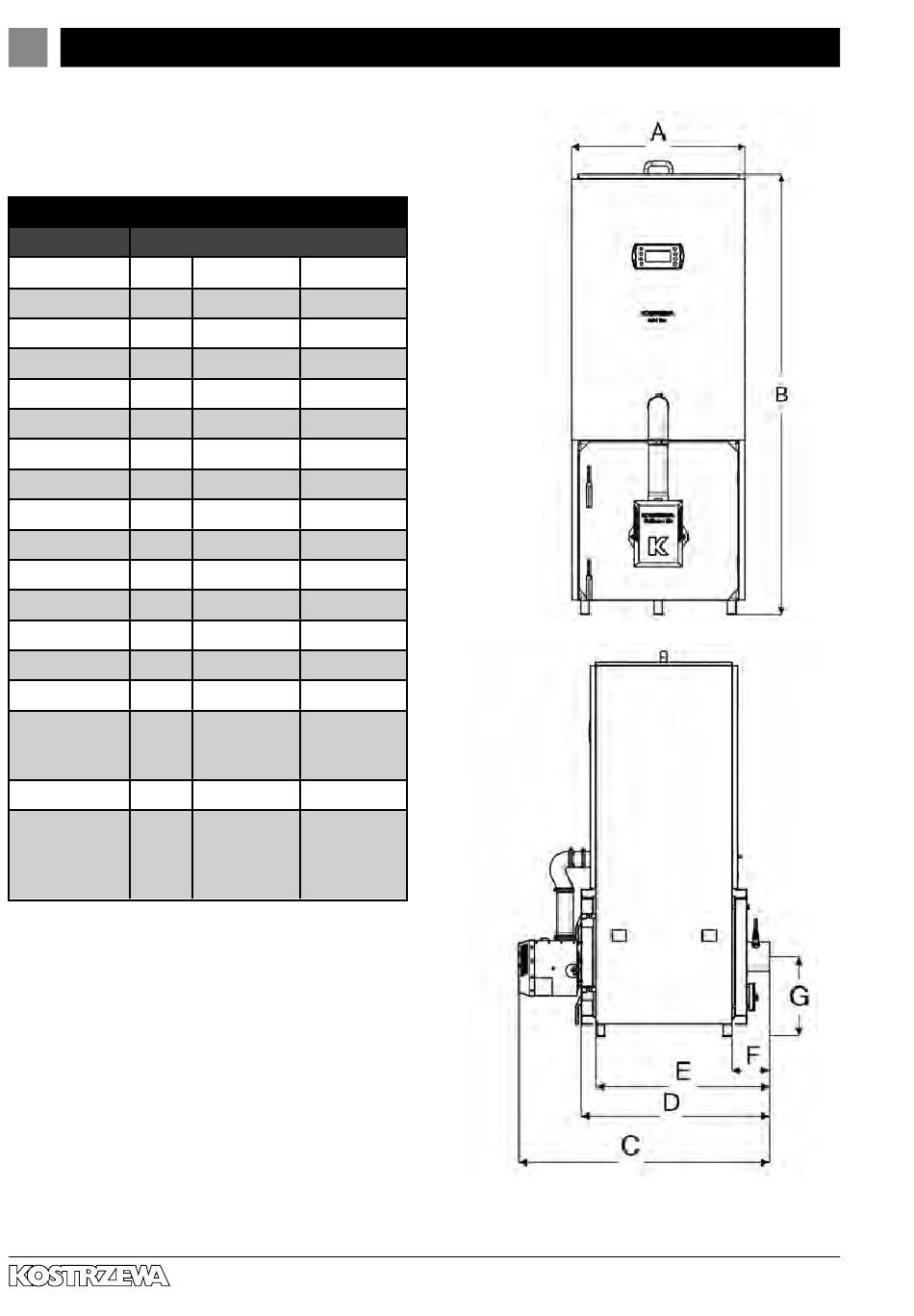

Tabela: Dane wymiarowe kotła Mini
Bio / Mini Bio Luxury"
Tabela: Dane wymiarowe kotła Mini Bio / Mini Bio Luxury
SYMBOL j.m.
A mm
B mm
C mm
D mm
E mm
F mm
G mm
H mm
I mm
J mm
K mm
L mm
ØK1 – czopuch mm
ØK2 – zasilanie G
ØK3 – powrót G
ØK4 – R
zabezpieczenie
term.
ØK5 – spust R
ØK6 – Obudowa mm
czujnika temp.
kotła – Ø wew.
Podstawowe wymiary kotłów rodziny
Mini Bio / Mini Bio Luxury
Specjaliści w ogrzewaniu
MB / MBL 10 MB / MBL 20
650 752
1658 1638
1110 1209
832 932
766 866
166 166
354 404
678 773
156 156
566 647
366 416
246 185
133 159
1" 1 1/4"
1" 1 1/4"
1/2" 1/2"
1/2" 1/2"
16 16
