5.2 Montage van de laadzuil

5.2.1 Het maken van een nieuwe fundering

De exploitant van het laadsysteem is verantwoordelijk voor
de veilige bevestiging van het laadsysteem
overeenkomstig de volgende specificaties.
9 0 0

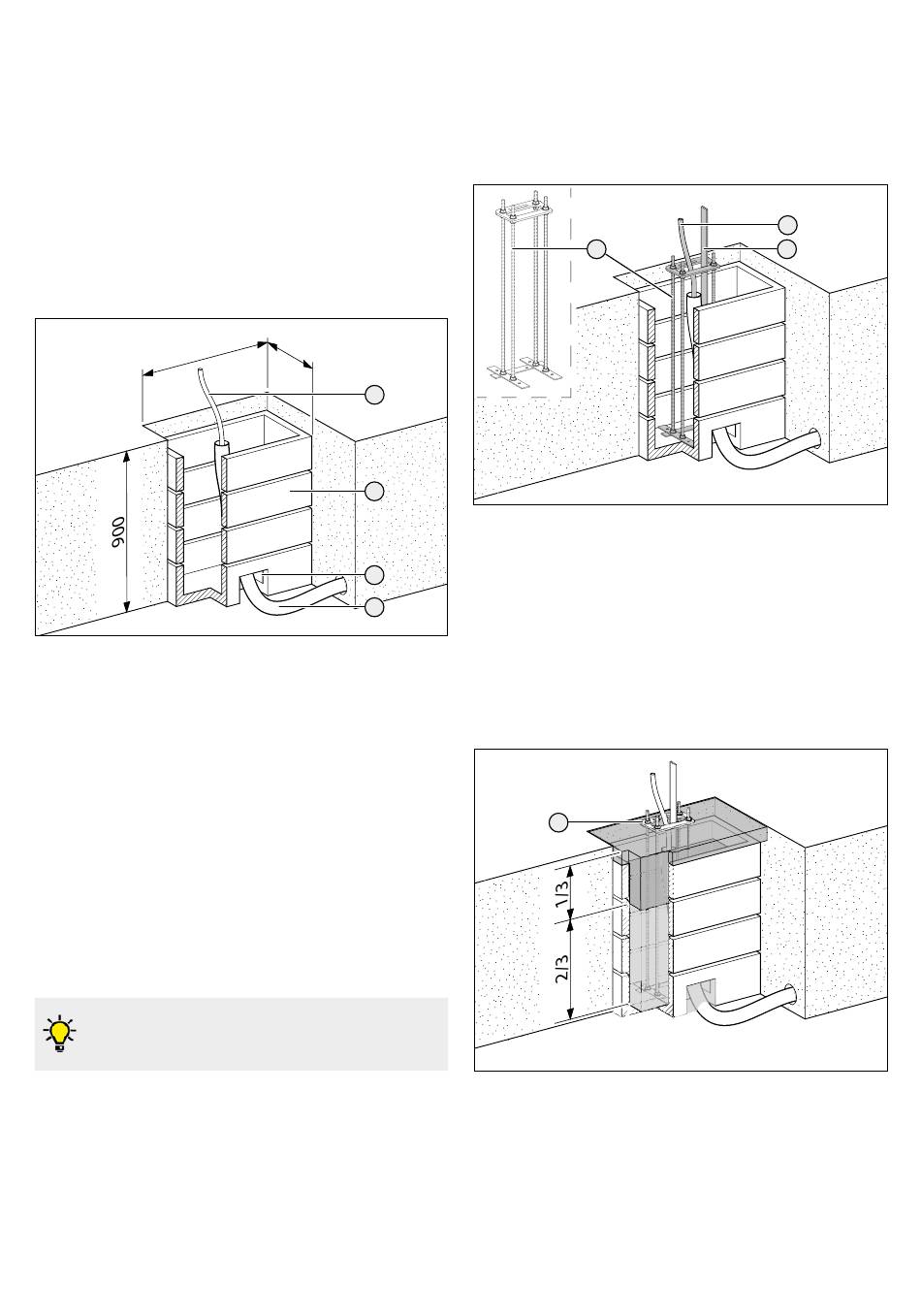

Afb. 6: Bekisting (maten in mm)
Hou rekening met de afzonderlijke funderingsvlakken

op de website: https://www.chargeupyourday.com/
Aanleggen van de fundering:
f Graaf het funderingsgat uit overeenkomstig de
aangegeven afmetingen.
f Plaats rechthoekige schachtelementen 2 als
permanente bekisting.
f Voer de voedingsleiding 1 en evt. de stuurleidingen in
een lege buis 4 de bekisting in.
f Sluit de opening 3 voor de lege buis met bouwschuim,
om uitstromen van het beton te voorkomen.
Om een optimale stevigheid te krijgen, wordt
de als toebehoren verkrijgbare MENNEKES-
funderingsset aangeraden.
10
6 0
0
1
2
3
4
1
Afb. 7: MENNEKES-funderingsset
f Monteer de funderingsset 1.
f Plaats de funderingsset in de bekisting.
f Voer de voedingsleiding 2 en evt. de stuurleidingen
door de opening in de bodemplaat.
f Lijn de funderingsset uit.
f Breng de funderingsaarde 3 conform DIN 18014 aan
(bijv. bandijzer). Neem de lokale voorschriften in acht.
1
Afb. 8: Fundering volstorten met beton
f Giet het onderste tweederde deel van de fundering vol
met beton van klasse C20/25.
f Laat het beton uitharden.
f Lijn de bodemplaat 1 horizontaal uit met de
borgschroeven.
f Stort het resterende derde deel van de fundering vol
2
