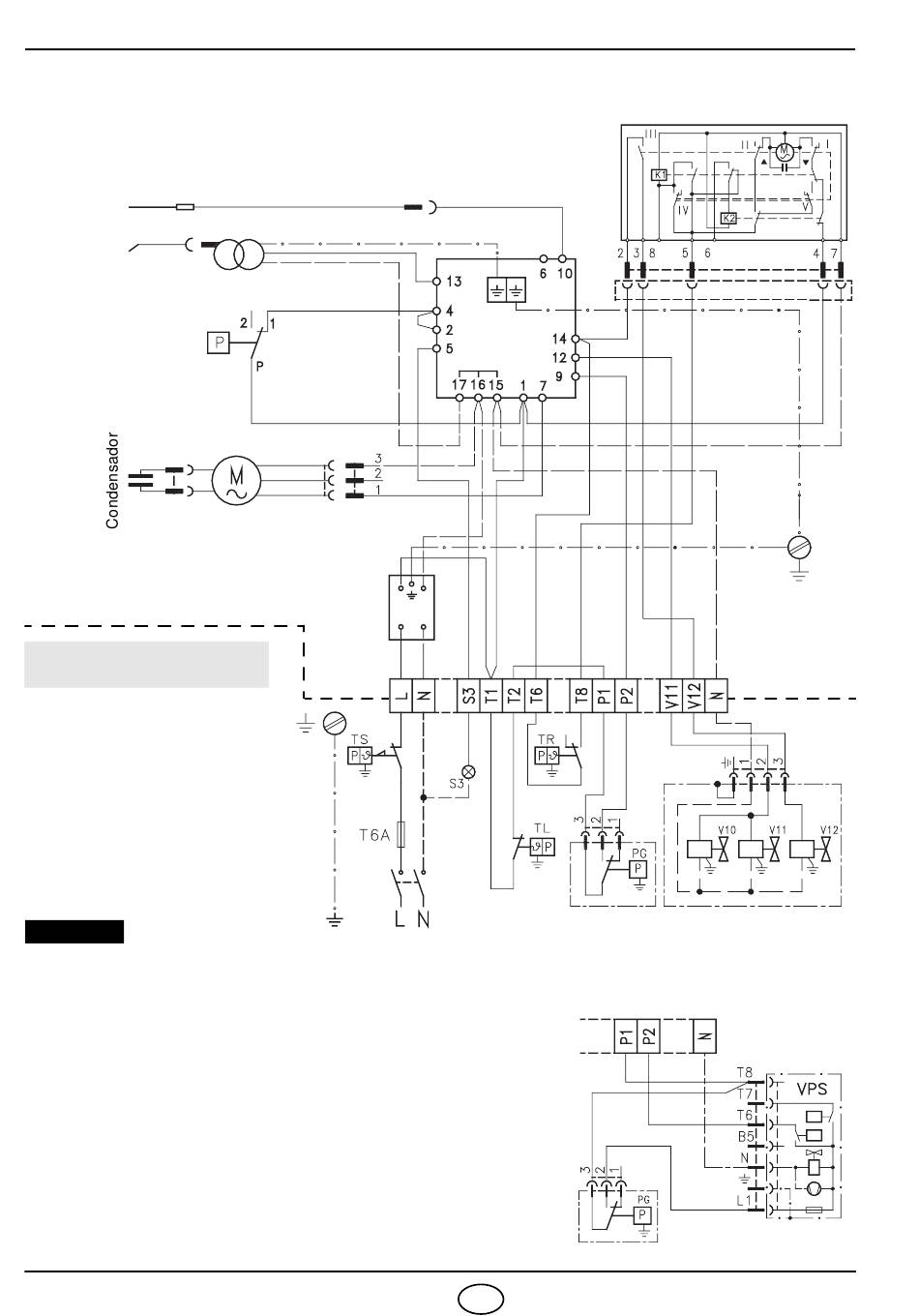

3.4 INSTALACIÓN ELÉCTRICA
Sonda
Electrodo
Transformador
de encendido
Presóstato aire
A CARGO
DEL INSTALADOR
PG – Presóstato gas de mínima
S3 – Señalización de bloqueo a
distancia
(230V - 0,5A max.)
T6A – Fusible
TL – Termostato de regulación
TS – Termostato de seguridad
TR – Termostato 2 a llama
V10 – Electroválvula seguridad
V11 – Electroválvula 1 a llama
V12 – Electroválvula 2 a llama
ATENCIÓN
En caso de alimentación fase-fase
es necesario efectuar un puente en la regleta de conexiones de
la caja de control entre el borne 6 y el borne de tierra.
NOTAS:
– No intercambie el neutro con la fase y respete exactamente
el esquema indicado.
– Sección de los conductores: 1 mm
(Salvo indicaciones diferentes de normas y leyes locales).
– Realice una buena puesta a tierra.
– Controle que el quemador se apague abriendo el termóstato
de la caldera, y controle el bloqueo abriendo el conector
conectado en el hilo rojo de la sonda, situado afuera de la caja
de control.
– Las conexiones eléctricas efectuadas por el instalador deben
cumplir la normativa vigente en el país.
2748
Motor
Azul
Blanco
Negro
Filtro antiinterferencias
radio
230V
2
mín.
Conector
Caja de control
RMG 88.620A2
~
50Hz
PARA EL CONTROL DE LA ESTANQUEIDAD
5 E
Servomotor registro de aire
Regleta
de conexión
VARIANTE
DE LAS VÁLVULAS (DUNGS VPS 504)
Tierra
quemador
D4346
