CABLEADO ELÉCTRICO
4.1 INSTALACIÓN ELÉCTRICA,
LME 22
ATENCIÓN:
No intercambiar el neutro con la fase; respetar exact-
amente el esquema indicado y efectuar una buena
conexión de tierra.
La sección de los conductores debe ser de mín. 1 mm
(Salvo indicaciones diferentes de normas y leyes lo-
cales).
Las conexiones eléctricas efectuadas por el instalador
deben respetar la normativa vigente en el país.
PRUEBA
Compruebe la parada del quemador abriendo los termosta-
tos y el bloqueo abriendo el conector (CN3) introducido en
el cable rojo de la sonda, situado en el exterior de la caja de
control.
NOTAS:
Los quemadores han sido homologados para un funcion-
amiento intermitente.
Esto significa que se deben parar al menos 1 vez cada
24 horas para permitir que la caja de control compruebe su
propia eficacia en el arranque. Normalmente la detención
del quemador está asegurada por el termostato límite (TL)
de la caldera. Si no fuera así, hay que aplicar en serie a (TL)
un interruptor horario que efectúe la detención del quema-
dor al menos una vez cada 24 horas.
(realizada en fábrica)
2
.
7
E

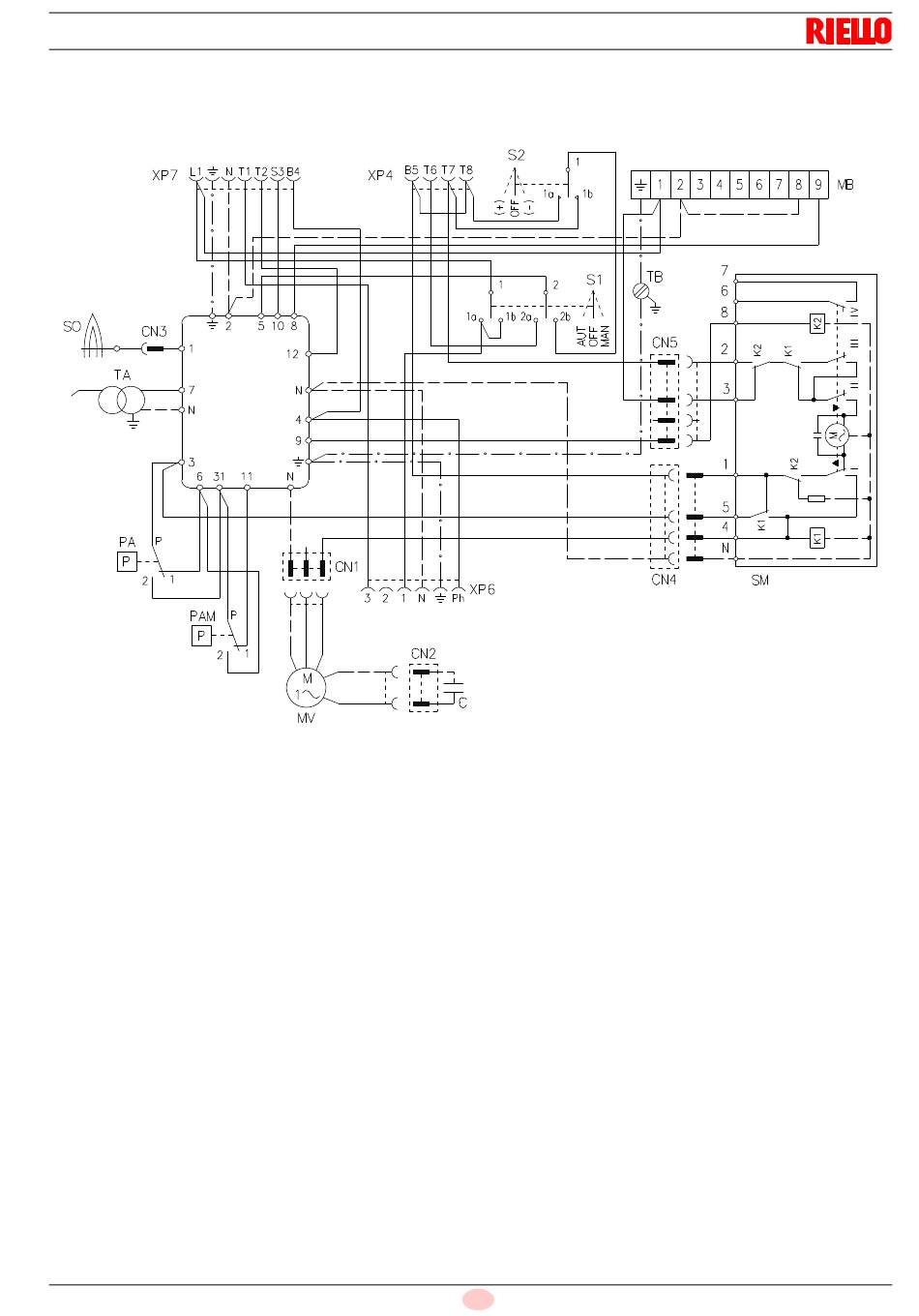

XP7 – Conector hembra de 7 contactos
XP4 – Conector hembra de 4 contactos
XP6 – Conector hembra de 6 contactos
MB
– Regleta de conexión auxiliar
S1
– Interruptor para funcionamiento:
MAN = manual
AUT = automático
OFF = apagado
S2
– Botón para:
– = disminución potencia
+ = aumento potencia
TB
– Quemador tierra
SO
– Sonda de ionización
CN... – Conectores
TA
– Transformador de encendido
PA
– Presóstato aire de mínima
PAM – Presóstato aire de máxima
C
– Condensador motor
SM
– Servomotor
S8516
