4.5 PRESÓSTATO AIRE
Efectúe la regulación del presóstato de aire después de haber efectuado todas las demás regulaciones del
quemador, situando el volante al inicio de la escala. Con el quemador funcionando, aumente la presión de
regulación girando lentamente el volante hacia la derecha hasta que se bloquee el quemador.
Después, gire el volante hacia la izquierda una marca y repita el encendido del quemador para comprobar su
regularidad. Si el quemador se bloquea nuevamente, gire de nuevo el botón media marca.
Atención:
In accordo con la norma EN 676, el presóstato aire se debe accionar cuando el CO en los humos supera el 1%
(10.000 ppm). Para verificarlo, coloque un analizador de CO en la chimenea, cierre lentamente la boca de
aspiración del aire del quemador y verifique el bloqueo del quemador cuando el CO en los humos supera el 1%.

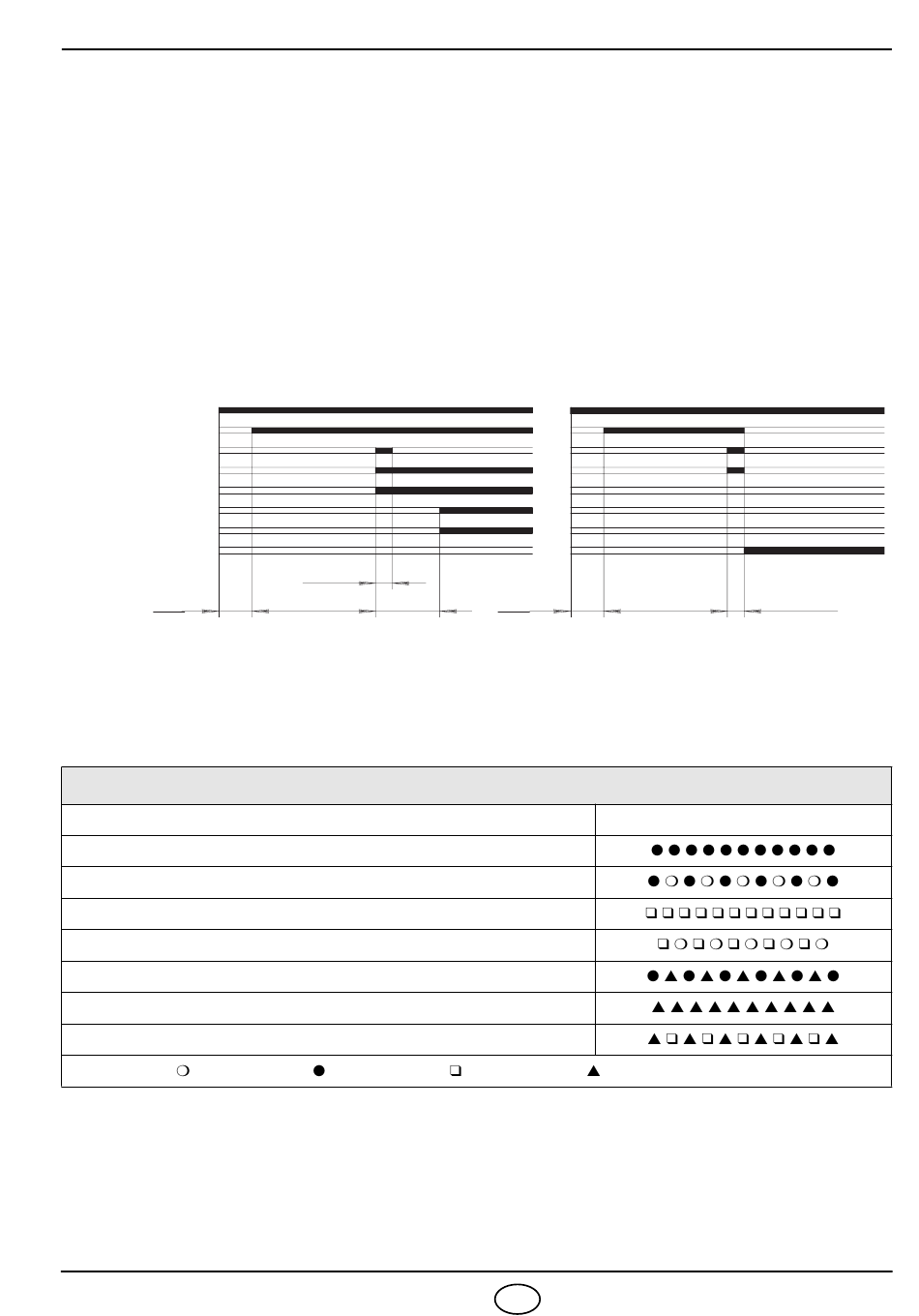

4.6 PROGRAMA DE PUESTA EN MARCHA

Normal
Termostato
Motor
Transf. encendido
a
Electrovál. 1 llama
a
1 llama
a
Electrovál. 2 llama
a
2 llama
ñ al bloqueo
Se
max. 2s
Si está en funcionamiento, la llama se apaga y el quemador se bloquea antes de 1 segundo.
4.7 DIAGNÓSTICO DEL PROGRAMA DE PUESTA EN MARCHA
Durante el programa de puesta en marcha, en la siguiente tabla se indican las explicaciones:
Secuencias
Preventilación
Etapa de encendido
Funcionamiento con llama ok
Funcionamiento con señal de llama débil
Alimentación eléctrica inferior que
Bloqueo
Luz extraña
Leyenda: Apagado
2748
max. 3s
40s 10s
TABLA CÓDIGO COLOR
~
170V
Amarillo Verde
8
Bloqueo por falta de encendido
max. 2s 40s
Rojo
E
D4170
max. 3s
Código color
