Tylo SENSE COMMERCIAL Notice D'installation page 8

6
4
3
2

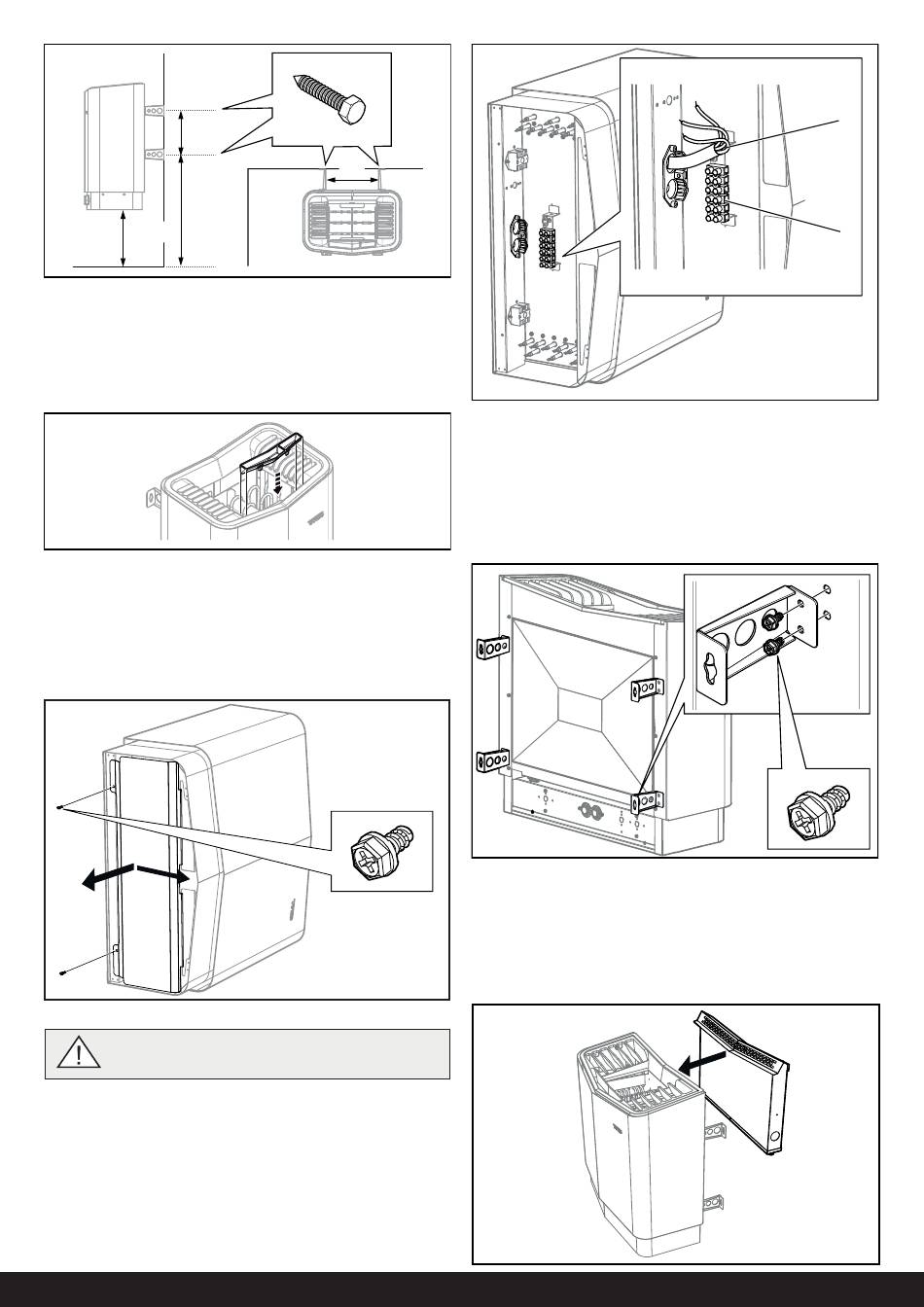

Fig 13: Måttsättning
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
8. Montera örtskål/luftfuktare (se Fig 14).
Fig 14: Montering av doftbehållare/luftfuktare
Installation av bastuaggregat Sense Commercial 10-20
(Fig.15-18)
Förberedelserna för installation görs enklast när aggregatet ligger
ner.
För att installera aggregatet:
1. Lossa skruvarna och öppna luckan (se Fig 15).
Fig 15: Öppna/stänga luckan
VARNING! Se alltid till att aggregatet ansluts med
rätt huvudspänning/fasspänning!
Aggregatet ansluts med vanlig standardledning (Fk eller EKK),
godkänd för fast installation.
Eventuell enkelledare (Fk) skyddas i elrör (VP) fram till aggrega-
tet.
2. Anslut elkabeln (1) i plint (2) (se Fig 16) enligt kopplingssche-
ma (se Avsnittet Anslutning/kopplingsschema, sidan 8).
1
Fig 16: Elanslutning
1. Elkabel
2. Plint för inkoppling av elkabel
3. Anslut manöverpanel, eventuell reläbox och eventuell
belysning enligt kopplingschema.
4.
Stäng luckan och skruva i skruvarna (se Fig 15).
5. Montera konsolerna på aggregatet.
Fig 17: Montera konsolerna på aggregatet
6. Placera konsolskruvarna enligt måttsättning se Fig 18.
Tillval 10-16-20 kW (Se separat anvisning).
1
2
Steam outlet
Commercial
