Risque de pincement. Coupez l'alimentation de l'instrument avant d'effectuer des activités de
maintenance ou d'entretien.
Articles requis :
• Clé de chargement des conduites
• Tournevis à lame plate
Rincez l'analyseur à l'eau déminéralisée pendant 20 minutes avant d'effectuer cette procédure.
Utilisez des raccords réducteurs cannelés pour relier les tubes de réduction, comme indiqué dans les
instructions du kit de pompe. Pour assurer un fonctionnement optimal, utilisez des tubes les plus
courts possibles.
Desserrez les quatre vis imperdables, puis basculez le module de pompe pour accéder à la pompe.
Voir Figure 15.

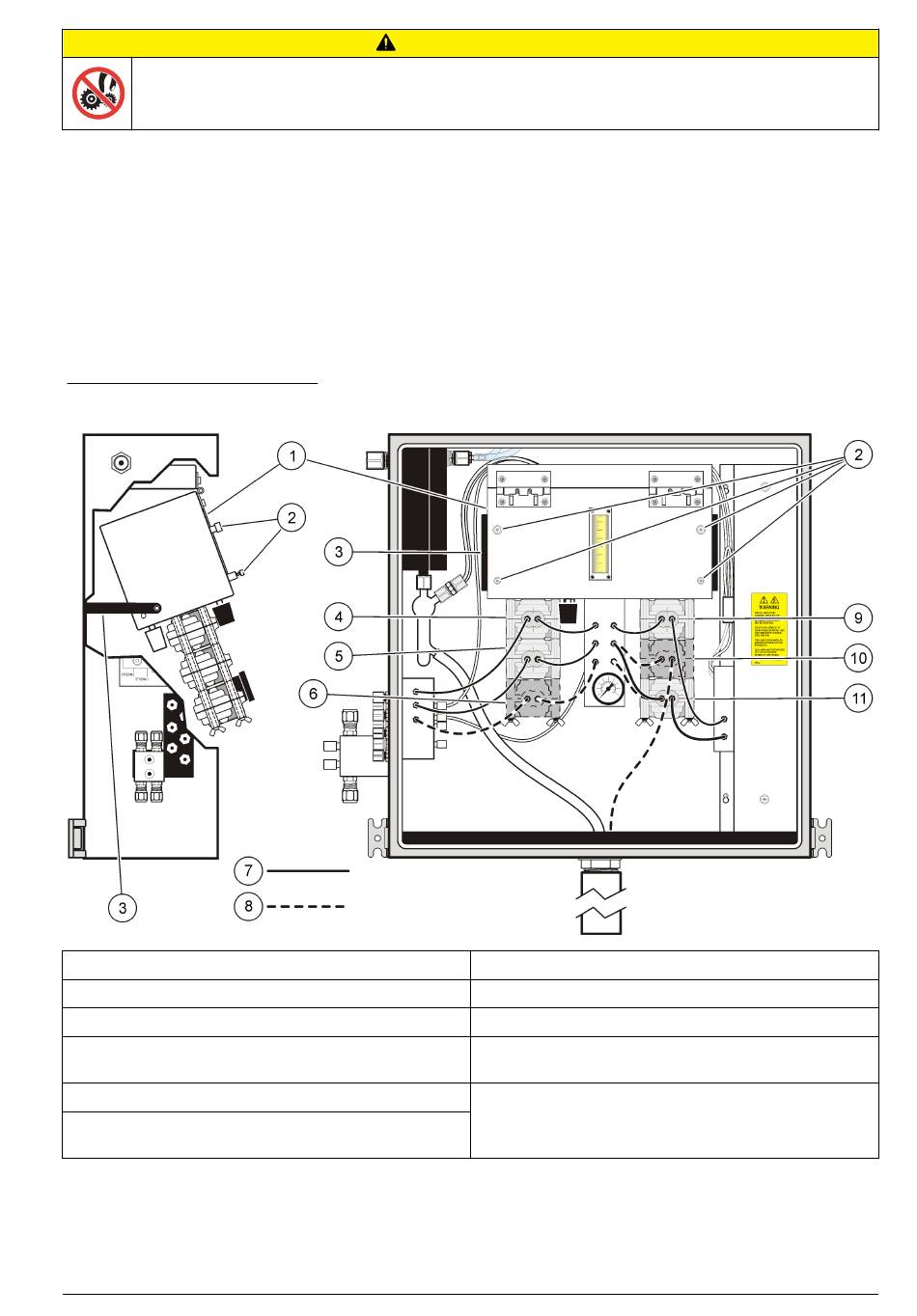

Figure 15 Module de pompe
1 Module de pompe
2 Vis imperdables
3 Support du module de pompe (2x)
4 Tête de la pompe d'acide
5 Tête de la pompe d'échantillonnage
6 Pompe de dilution en option (analyseurs en continu
uniquement)
1. Reportez-vous à la
principal de l'instrument après l'installation de tubes de pompe neufs.
A T T E N T I O N
Figure 16 pour installer la tuyauterie de la pompe. Effectuez un étalonnage
7 Tuyauterie pour les pompes standard
8 Tuyauterie pour les pompes en option
9 Tête de la pompe de persulfate
10 Tête de la pompe de rejet du dégazeur en option
(analyseurs turbo uniquement)
11 Tête de la pompe de rééchantillonnage
