4. Installation
768r
Raccordement d'une carte d'extension à
8 relais (optionnelle)

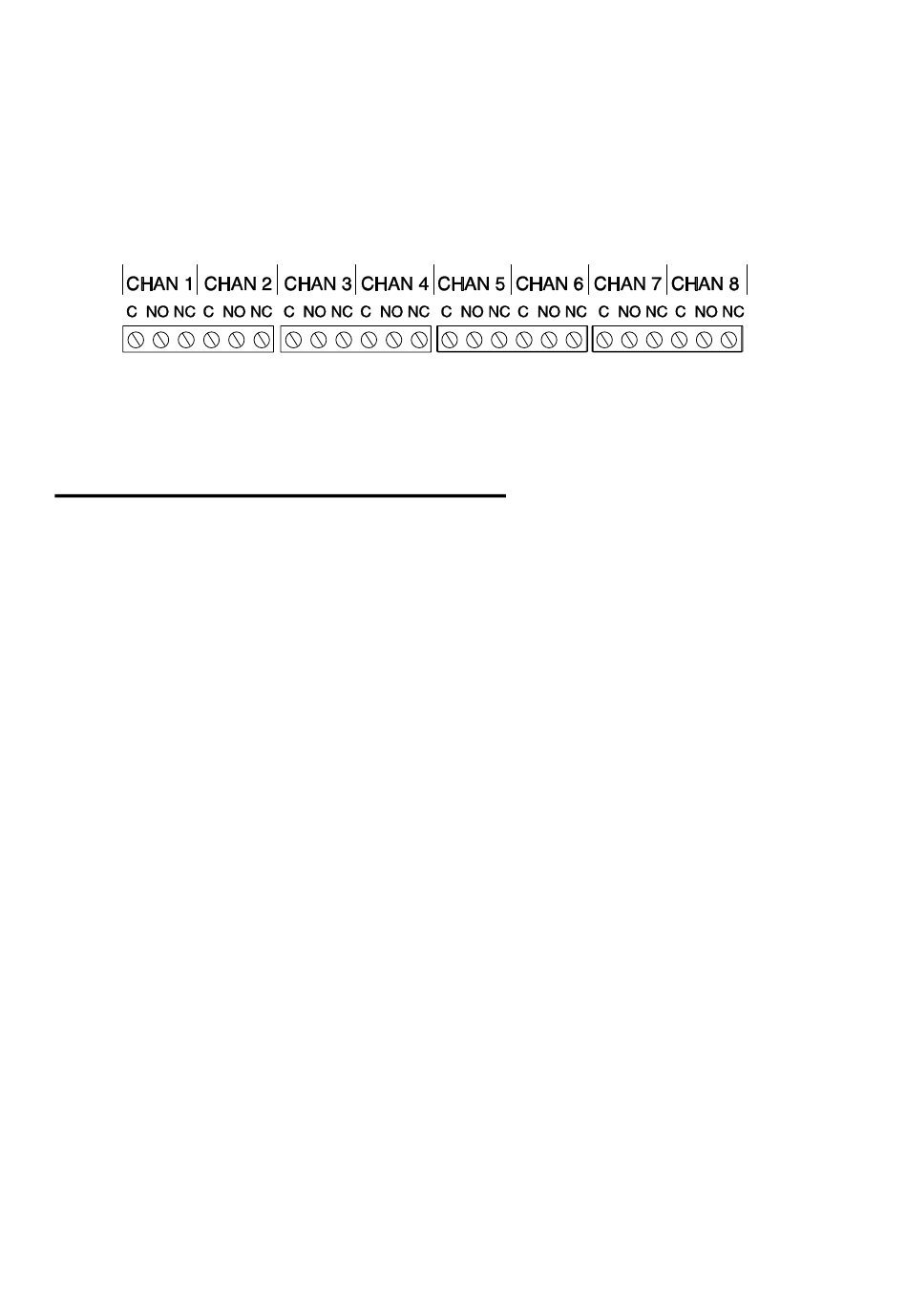

La figure 10 ci-dessous montre quels sont les
connecteurs disponibles sur la carte d'extension à
8 relais optionnelle :
Figure 10. Connecteurs de la carte d'extension
à 8 relais optionnelle
MODULES D'EXTENSION
Installation
Tous les modules d'extension 769r sont fournis
avec un câble 800 mm permettant leur
raccordement au récepteur 768r. S'assurer que le
récepteur 768r et le ou les modules d'extension
769r sont installés suffisamment proches les uns
des autres pour pouvoir les raccorder
correctement en utilisant ce câble.
REMARQUE : ne pas tenter de modifier ce câble
et ne pas le remplacer par un équivalent.
Procéder à l'installation des modules d'extension
769r en suivant la procédure indiquée à la page 21.
Installer ensuite toute carte d'extension de relais
requise en suivant les instructions de la page 23.
Raccordement
Il est recommandé de procéder au raccordement
du récepteur 768r aux modules d'extension 769r
26
496931
