768r
INSTALLATION DE LA CARTE
D'EXTENSION
1. Insérer 4 entretoises de plastique dans les
trous prévus à cet effet dans chaque coin de la
carte d'extension.
2. Insérer quatre vis auto-taraudeuses au centre
de ces entretoises. Ces vis doivent être
insérées par le devant de la carte.
3. Les vis sont correctement insérées lorsqu'elles
dépassent de 1 ou 2 mm du dessous de
l'entretoise.
4. Positionner la carte d'extension dans la partie
arrière du boîtier (voir la figure 6) en veillant
bien à ce que les relais soient en haut et que le
câble plat soit sur la gauche. Les 4 vis doivent
alors être en face de trous préalablement
percés dans le boîtier.

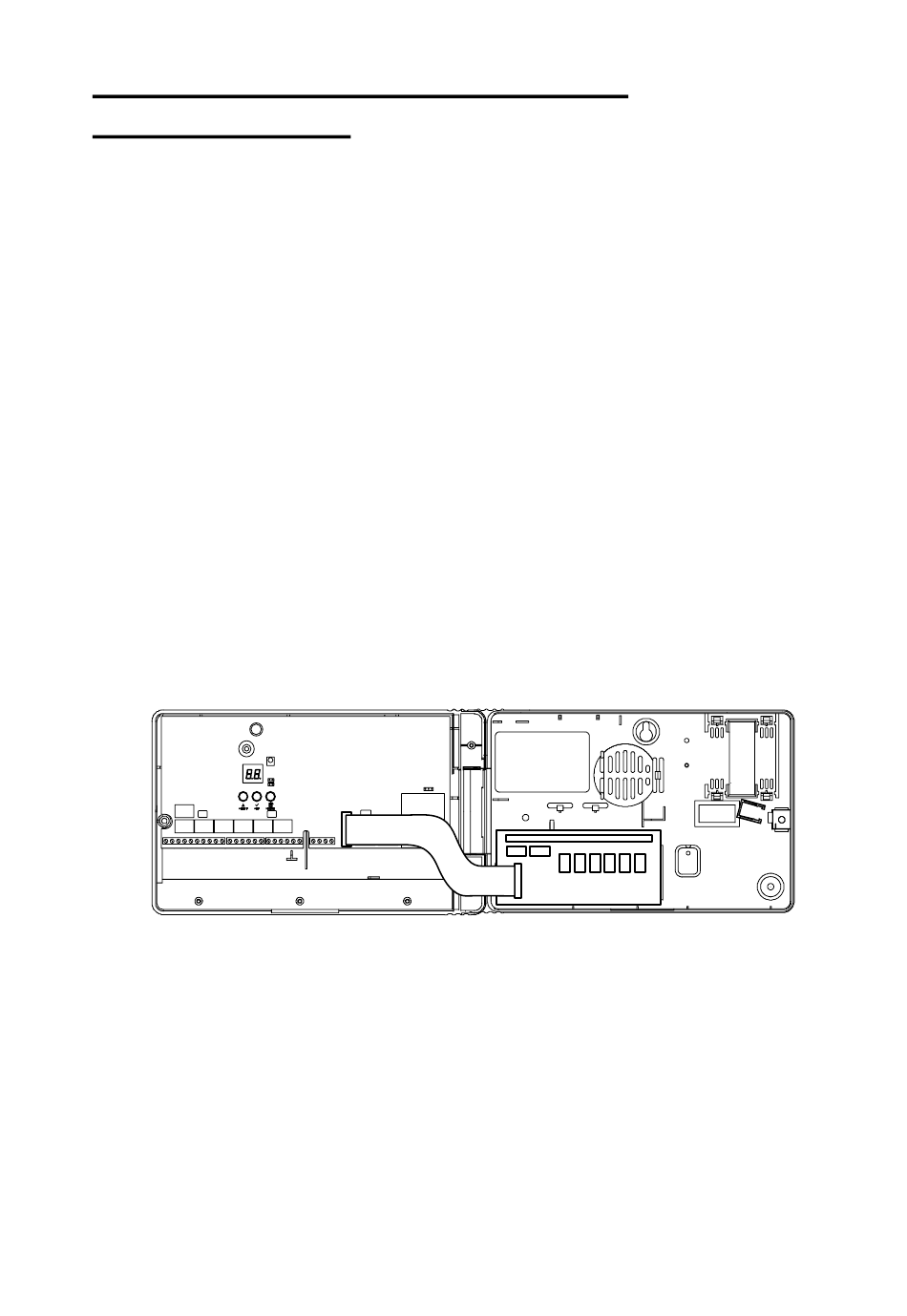

Figure 6. Installation de la carte d'extension
5. Serrer les vis jusqu'à ce que la carte
d'extension soit correctement fixée au boîtier.
Il est cependant nécessaire de veiller à ne pas
les serrer trop fort au risque de fendre la carte
ou le boîtier. Elles sont correctement serrées
lorsqu'elles dépassent de l'embase du boîtier
de 1 ou 2 mm.
496931
4. Installation
23
