4. Installation
6. Raccorder le câble plat de la carte au
connecteur prévu à cet effet sur le circuit
imprimé principal (voir la figure 3).

INSTALLATION DE L'ANTENNE

Le 768r / 769r peut être pourvu d'une antenne
externe. Pour cela, faire passer le câble de ladite
antenne par une ouverture pratiquée dans le
boîtier et raccorder son extrémité sur le
connecteur BNC du circuit imprimé principal (voir
la figure 3). Ne pas oublier de positionner le
cavalier de sélection du type d'antenne (interne /
externe) de manière appropriée (repère 8 sur la
figure 3).
RACCORDEMENT DU RECEPTEUR
Le récepteur 768r / 769r peut être raccordé à une
centrale d'alarme soit via les connecteurs situés
sur son circuit imprimé principal, soit via les
connecteurs de sortie de la carte d'extension.

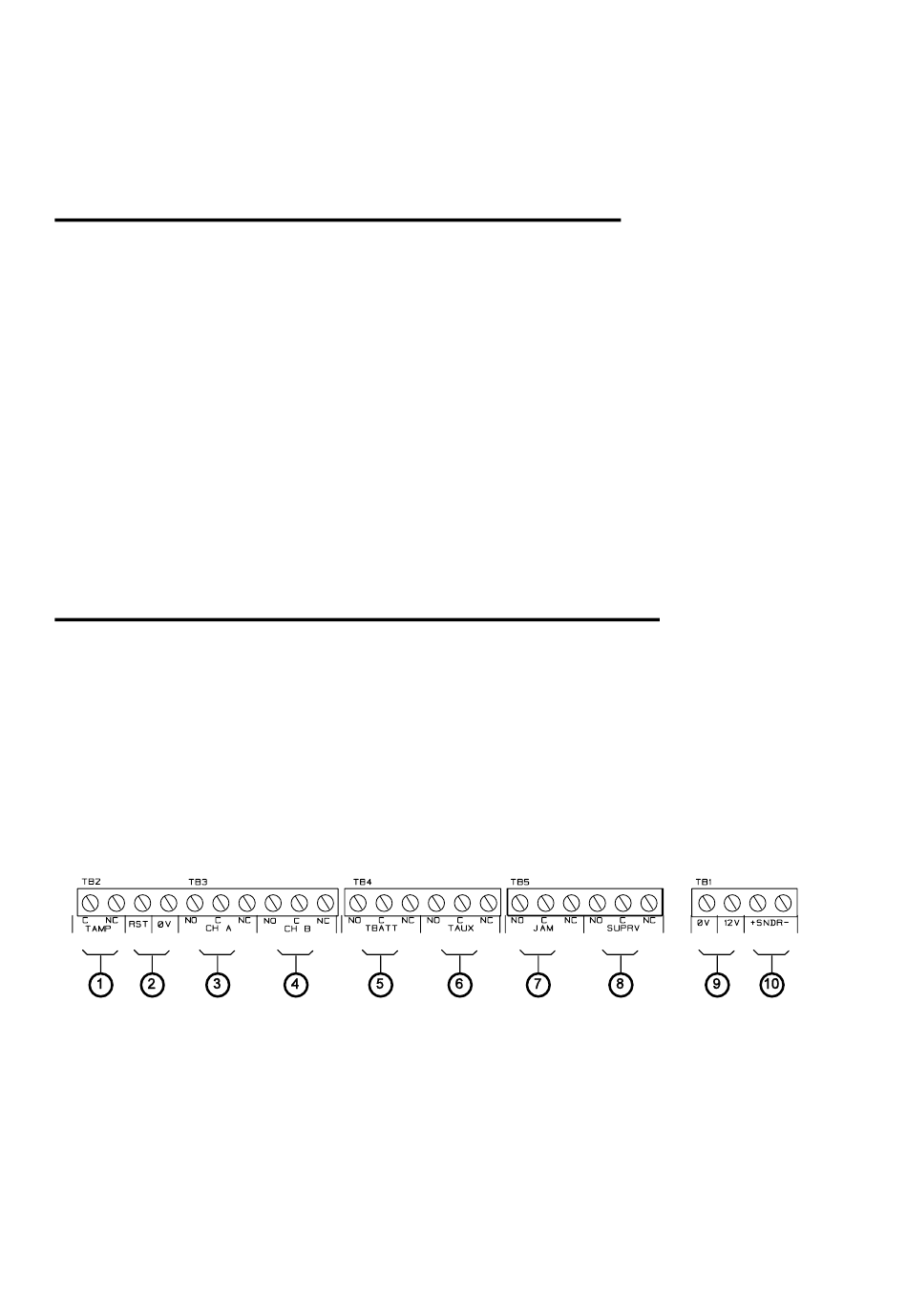

La figure 7 ci-après présente de manière détaillée
les connecteurs présents sur le circuit imprimé :
1 Sortie "Autoprotection"
3 Sortie canal A
5 Sortie "Pile basse émetteur"
7 Brouillage (768r uniquement) 8
9 Entrée alimentation continue
Figure 7. Connecteurs du circuit imprimé principal
24
2 Entrée de RAZ
4 Sortie canal B
6 Sortie "TAUX" (uniquement
utilisée avec l'émetteur 703r)
Sortie "Défaut de supervision"
10 Sortie buzzer externe
496931
768r
