2. Caractéristiques techniques
DISPOSITION PHYSIQUE
Les boîtiers du 768r et du 769r, constitués de
polycarbonate, sont conformes aux exigences de
la norme BS4734 et sont prévus pour être fixés à
un mur. La figure 2 ci-dessous est une vue
d'ensemble de leurs principaux composants :
1
Capot du boîtier
3
Circuit imprimé principal

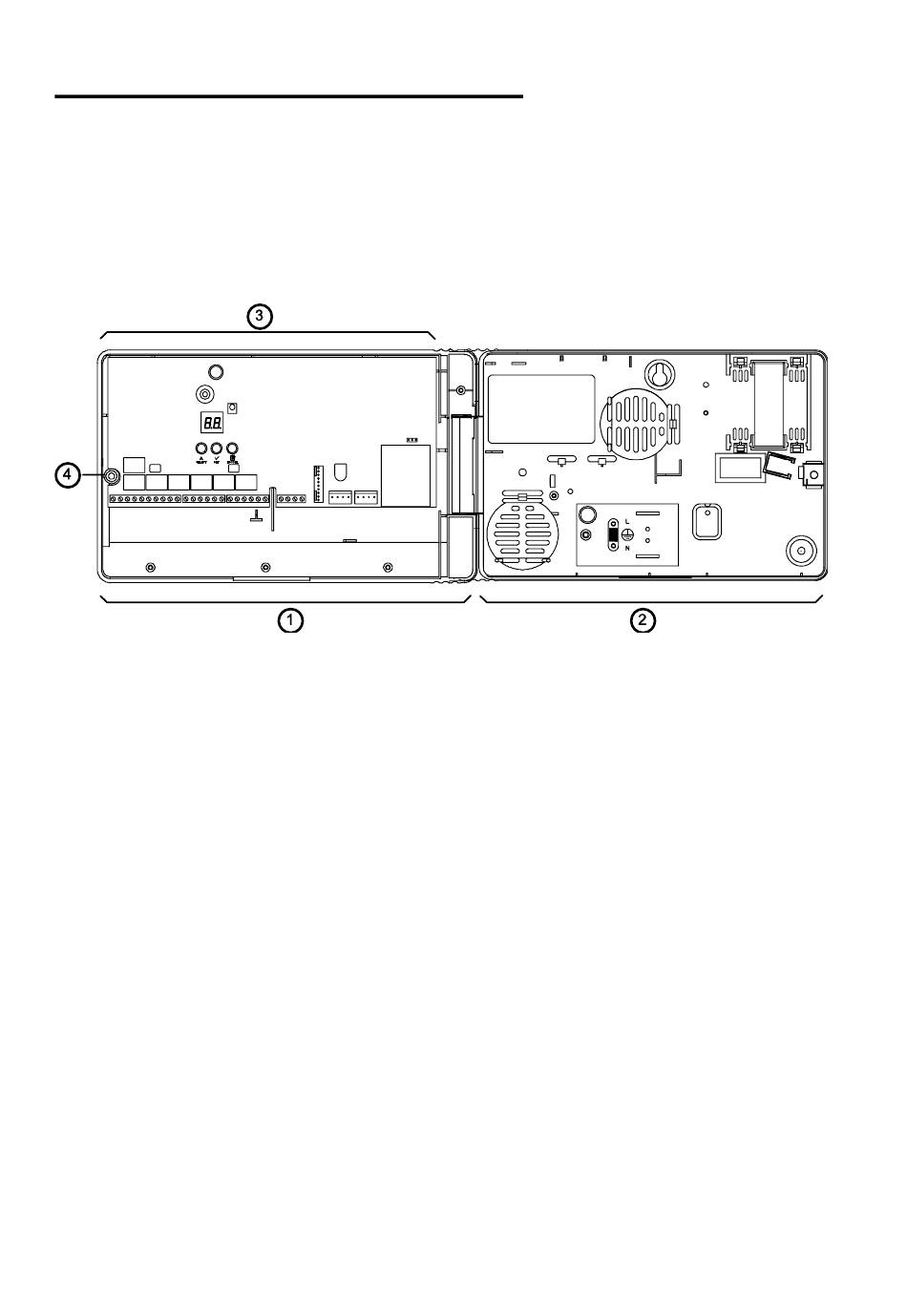

Figure 2. Disposition de l'intérieur du 768r / du 769r
Sur le 768r, les circuits du récepteur et du
décodeur se trouvent sur le circuit imprimé
principal qui est solidement fixé à l'intérieur du
capot. Son boîtier a été conçu pour que
suffisamment de place et de points de fixation
soient disponibles pour l'installation d'une carte
d'extension à 8 relais 8600Eur-00. La disposition
physique du 769r est similaire à celle du 768r, à
la différence près que son circuit imprimé
principal n'est pourvu d'aucun circuit RF.
La figure 3 ci-après est une vue détaillée du
circuit imprimé du 768r / du 769r sur laquelle est
8
2
Embase du boîtier
4
Vis du capot
496931
768r
