1. Introduction
768r
savoir à quel mode de fonctionnement les divers
types d'émetteurs sont associés par défaut.

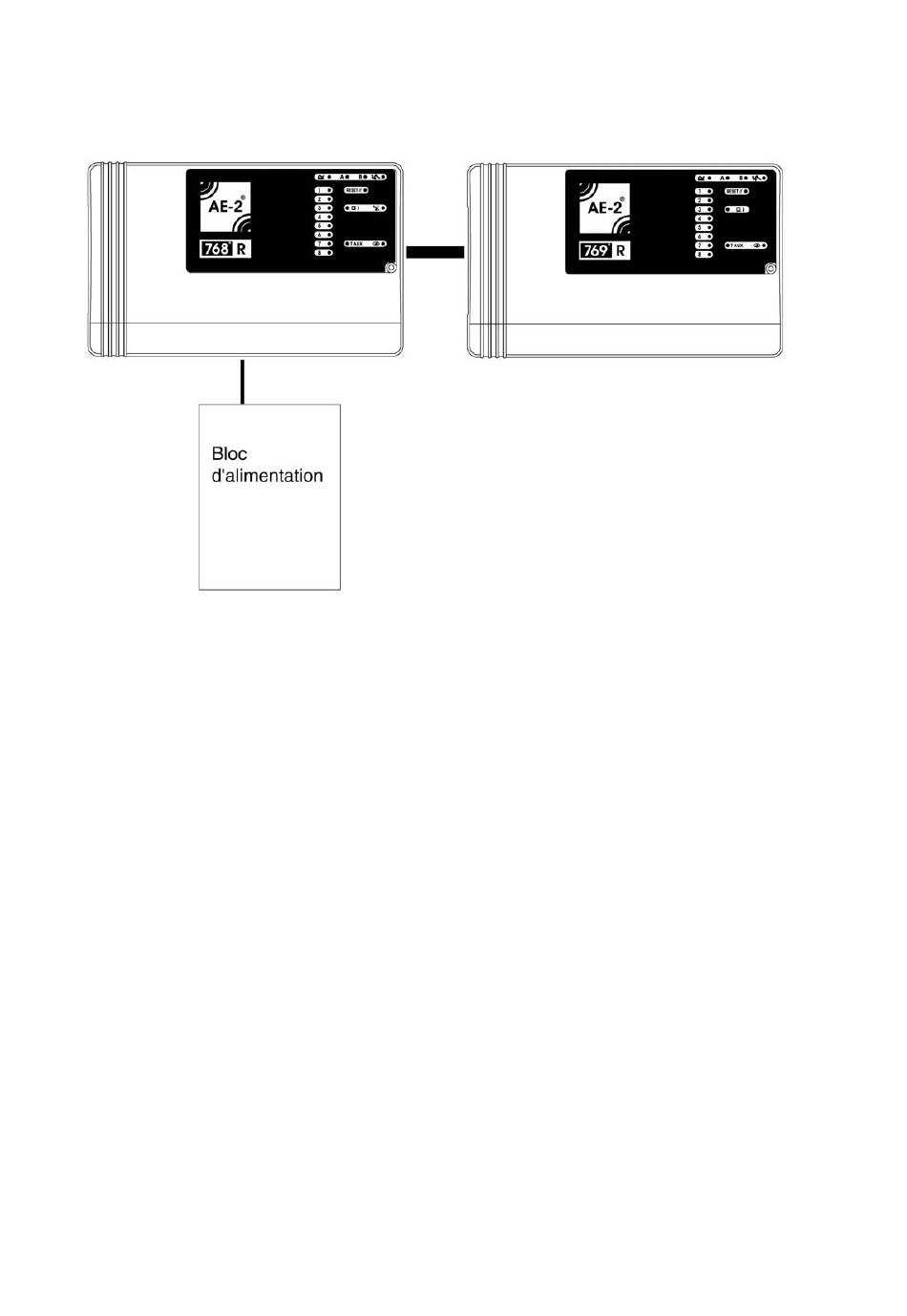

Figure 1. Le 768r et le 769r
En raccordant jusqu'à 3 modules d'extension 769r
à un même 768r, une installation peut disposer
d'un total de 32 canaux. Avec 4 équipements
associés à chacun des canaux, cela fait qu'on peut
avoir jusqu'à 128 émetteurs pouvant communiquer
avec un ensemble 768r/769r.
Chaque 768r / 769r peut être associé à une carte
d'extension à relais 8600EUR-00. Celle-ci est
pourvue de huit relais (un par canal), chacun
faisant office de contact sec unipolaire NO / NF.
Le 768r fonctionne normalement avec une antenne
interne mais, si besoin est, il peut être pourvu
d'une antenne externe. Voir le chapitre 2 pour
avoir les références des antennes compatibles.
