4,7 kΩ
Contacts d'alarme
Rdfl 2,2 kΩ
Contacts
d'autoprotection
4,7 kΩ
Contacts d'alarme
Rdfl 2,2 kΩ
Contacts
d'autoprotection

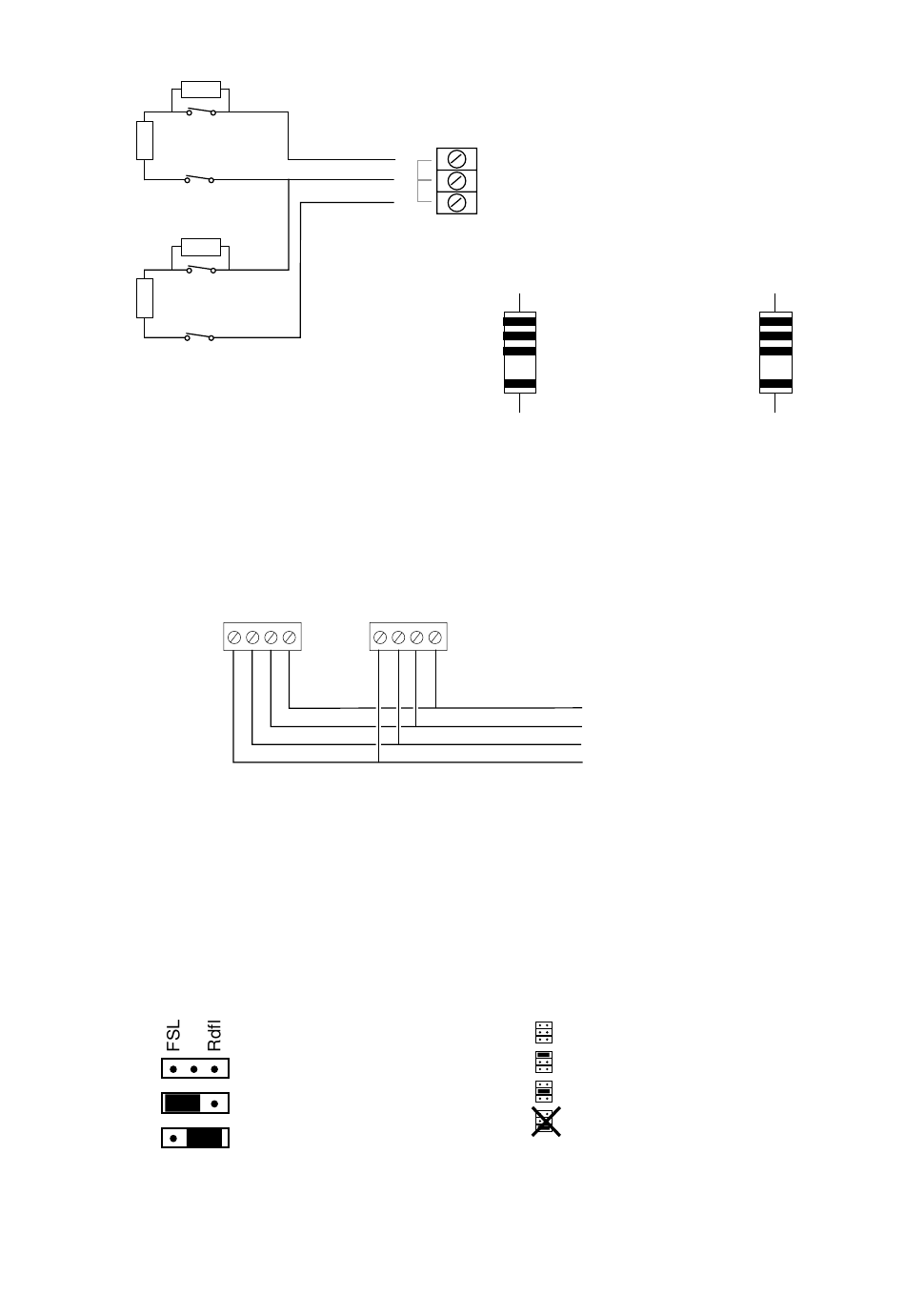

Figure 12. Raccordement de zones filaires supervisées

Raccordement de modules d'extension

La figure 13 montre comment raccorder un module d'extension filaire 9954 ou un
module d'extension radio 9955 à la centrale.
0V 12V CLK DA TA
Figure 13. Raccordement de modules d'extension 9954 et 9955
Lors du raccordement d'un module d'extension 9954, veiller à placer correctement
le cavalier sur le module pour sélectionner l'une des options suivantes : boucle
NF à 4 conducteurs, boucle supervisée à 2 conducteurs ou boucle avec
résistance de fin de ligne. De plus, si plus d'un module d'extension doit être
raccordé, une adresse unique doit être attribuée à chacun. Positionner pour cela
un cavalier sur les broches d'adressage appropriées.
Figure 14. Positions du cavalier pour sélection du type
Zone 1
1
2
Zone 2
Centrale Module d'extension
0V 12V CLK DATA
Zone NF 4 à conducteurs
Zone FSL à 2 conducteurs
Zone avec résistance de fin
de ligne à 2 conducteurs
de connexion et adressage des zones
Remarque : il n'est pas
nécessaire de raccorder
la boucle d'autoprotection
globale si la connexion
concerne des zones
filaires supervisées.
Jaune
Violet
4,7 kΩ
Rouge
Or
Vers les autres claviers
et modules d'extension
2
Zones 9 à 16
3
4
2
Zones 17 à 24
3
4
2
Zones 25 à 32
3
4
2
Ne pas placer le cavalier
3
4
en position 4.
496675
3. Installation
Rouge
Rouge
2,2 kΩ
Rouge
Or
21
