Verehrter Kunde,
bevor Sie den Blechnibbler das erste Mal in Betrieb
nehmen, lesen Sie bitte die Anleitung und beachten
Sie die Bedienungs- und Wartungshinweise für den
Betrieb.
Bewahren Sie diese Anleitung bitte immer bei dem
Gerät auf.

1. Lieferumfang

1 Blechnibbler
1 Stecknippel R 1/4"
1 Stempelbuchse
1 Stempelmesser

2. Technische Daten

max. zulässiger Arbeitsdruck
Hub
Blechdicke max.
Luftverbrauch
empfohlener Schlauchdurchmesser
Druckluftqualität:
Luftversorgung:
über eine Wartungseinheit mit Filterdruckminderer
und Nebelöler.
Leistungsgröße des Kompressors
Fülleistung des Kompressors ca. 250 l/min.
das entspricht einer Motorleistung von 2,2 kW.
Einstellwerte für das Arbeiten:
Eingestellter Arbeitsdruck am Druckminderer
oder Filterdruckminderer 6 bar.
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Blechnibbler
die erforderliche Schutzkleidung, insbesondere
Schutzbrille.
Beachten Sie die Sicherheitsbestimmungen.
2
13.11.2001 7:46 Uhr
}
bereits vormontiert
6 bar
3500 min
1,2 mm
255 l/min.
Ø 9 mm
gereinigt und ölvernebelt.
Seite 2

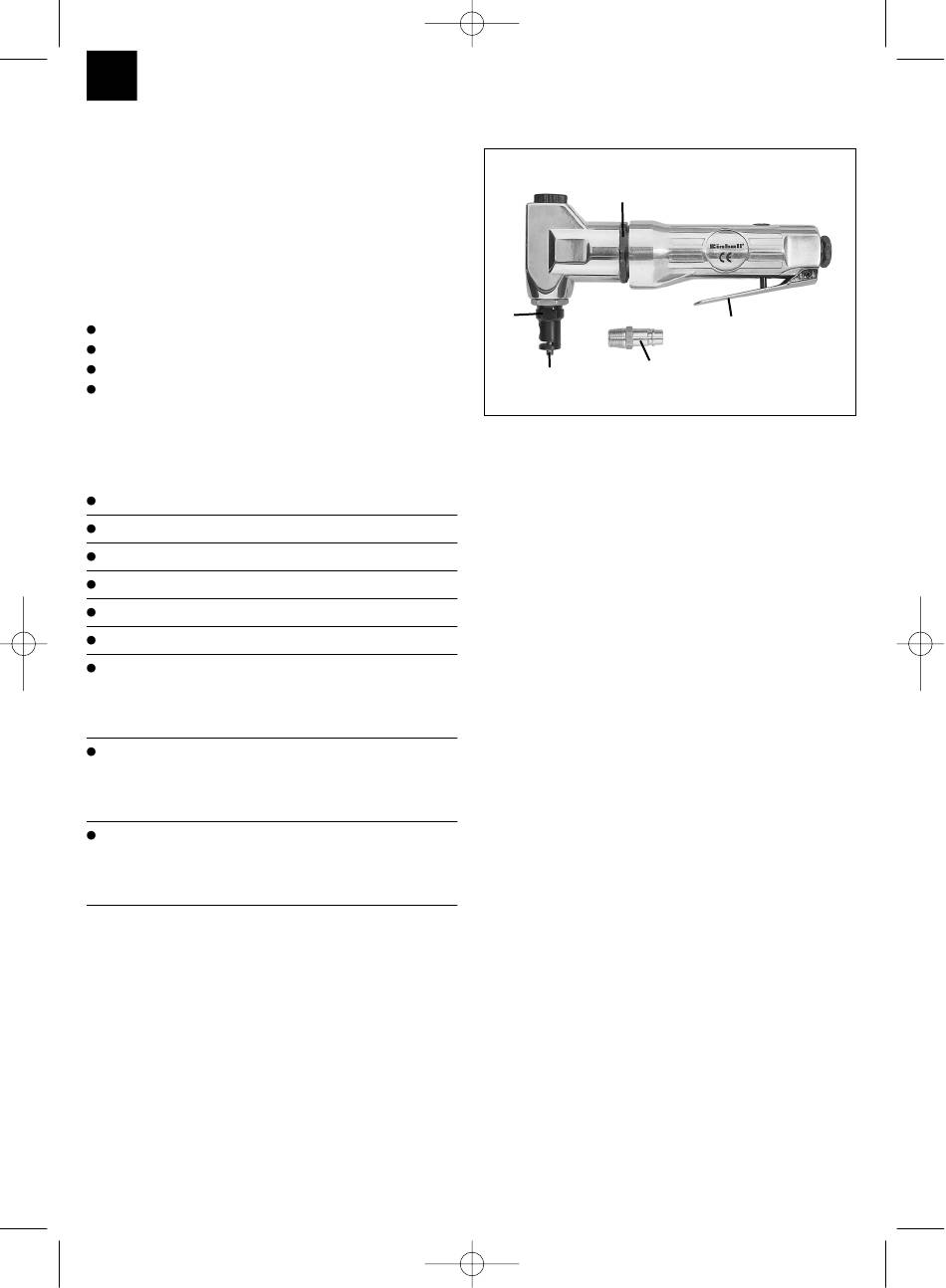

3. Abbildung
C
D
E
Pos. Bezeichnung
A Stecknippel für Druckluftanschluß
B Abzugshebel
C Abdeckung für Abluft
D Stempelbuchse
E Stempel (Messer)
4. Bestimmungsgemäße Verwendung
Der Blechnibbler ist ein handliches, druckluftbe-
triebenes Gerät für den Einsatz beim Heimwerker
und im Kfz-Bereich. Er eignet sich zum Blech-
schneiden aller Art bis zu einer Blechstärke von
max. 1,2 mm.
Die Abluft tritt über dem Abzug nach vorne aus. Die
Stempelbuchse und der Stempel können einfach und
schnell gewechselt werden. Der Druckluftanschluß
erfolgt über eine Schnellkupplung.
Reparaturen und Service nur von autorisierten
Fachwerkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu Leistungs-
verlust am Gerät.
