ATLAS D 30 PLUS UNIT
Pulizia del recuperatore fumi
Per la pulizia del recuperatore è necessario:
• Sollevare il pannello superiore A della caldaia e togliere il pannello posteriore B.
• Togliere il coperchio di chiusura C del recuperatore fumi.
• Utilizzando uno scovolo appropriato ed un aspiratore, pulire accuratemente l'interno
del recuperatore.
• Nel caso in cui lo sporco presente sia particolarmente elevato, è possibile utilizzare
un adeguato strumento per spruzzare l'acqua all'interno. In questo caso fare molta
attenzione in modo da evitare che grosse quantità d'acqua vadano a contatto con
gli elementi in ghisa nella camera fumo. Fare defluire l'acqua attraverso lo scarico
condensa D dopo aver scollegato il sifone.

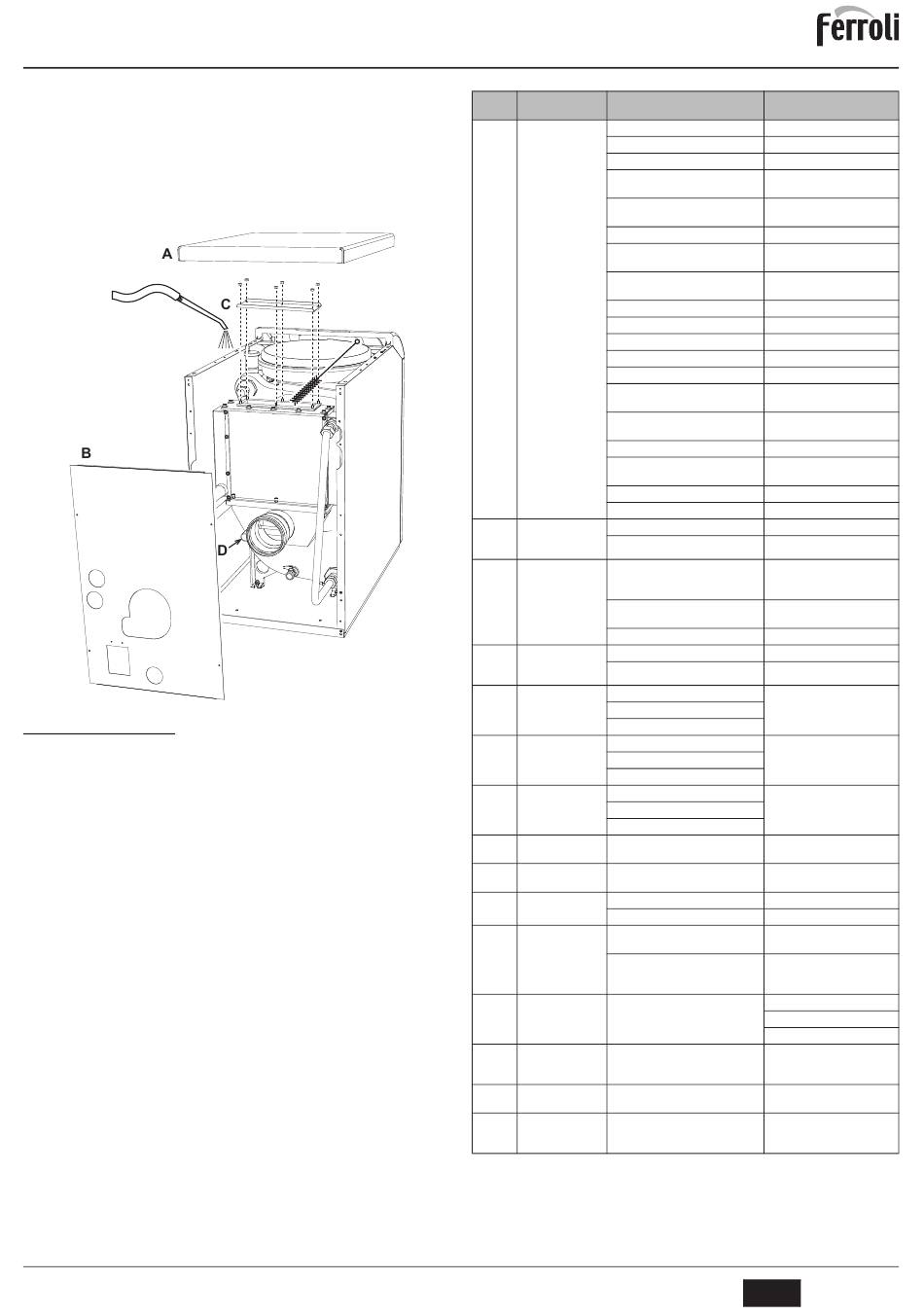

fig. 34 - Pulizia del recuperatore

4.4 Risoluzione dei problemi

Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un'anomalia alla
caldaia, il display lampeggia insieme al simbolo anomalia (part. 22 - fig. 1) indicando il
codice dell'anomalia.
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera "A"):
per il ripristino del funzionamento è sufficiente premere il tasto RESET (part. 8 - fig. 1)
per 1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se in-
stallato; se la caldaia non riparte è necessario risolvere l'anomalia che viene indicata nei
leds di funzionamento.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera "F") che ven-
gono ripristinati automaticamente non appena il valore rientra nel campo di funziona-
mento normale della caldaia.
Tabella. 4 - Lista anomalia
Codice
Anomalia
anomalia
A01 Blocco del bruciatore
Segnale fiamma pre-
A02 sente con bruciatore
spento
Intervento protezione
A03
sovra-temperatura
Anomalia preriscalda-
F07 tore (non chiude il con-
tatto in 120 secondi)
Anomalia sensore di
F10
mandata 1
Anomalia sensore
F11
sanitario
Anomalia sensore di
F14
mandata 2
Tensione di alimenta-
F34
zione inferiore a 170V.
Frequenza di rete ano-
F35
mala
Pressione acqua
F37
impianto non corretta
Anomalia sonda
F39
esterna
Pressione acqua
F40
impianto non corretta
Posizionamento sen-
A41
sori
Anomalia sensore
F42
riscaldamento
Anomalia sensore di
F47 pressione acqua
impianto
cod. 3540U263 - 06/2012 (Rev. 00)
Possibile causa Soluzione
Pompa bloccata Sostituire
Motore elettrico difettoso Sostituire
Valvola gasolio difettosa Sostituire
Manca il combustibile in cisterna, o vi è Rifornire combustibile o aspirare
acqua sul fondo l'acqua
Valvole alimentazione linea gasolio Aprire
chiuse
Filtri sporchi (linea-pompa-ugello) Pulire
Pompa disinnescata Innescare e cercare causa disinne-
sco
Elettrodi d'accensione mal regolati, o Regolarli o pulirli
sporchi
Ugello otturato, sporco o deformato Sostituire
Regolazioni testa e serranda non adatte Regolare
Elettrodi difettosi o a massa Sostituire
Trasformatore d'accensione difettoso Sostituire
Cavi elettrodi difettosi o a massa Sostituire
Cavi elettrodi deformati da alta tempera- Sostituire e proteggere
tura
Collegamenti elettrici valvola o trasforma- Controllare
tore errati
Giunto motore-pompa rotto Sostituire
Aspirazione pompa collegata al tubo di Correggere collegamento
ritorno
Fotoresistenza difettosa Sostituire
Fotoresistenza sporca Pulire foto resistenza
Fotoresistenza in cortocircuito Sostituire fotoresistenza
Luce estranea investe la fotoresistenza Eliminare fonte di luce
Controllare il corretto posiziona-
Sensore riscaldamento danneggiato mento e funzionamento del sen-
sore di riscaldamento
Mancanza di circolazione d'acqua
Verificare il circolatore
nell'impianto
Presenza aria nell'impianto Sfiatare l'impianto
Anomalia preriscaldatore Verificare il preriscaldatore
Cablaggio interrotto Verificare il cablaggio
Sensore danneggiato
Verificare il cablaggio o sostituire il
Cablaggio in corto circuito
sensore
Cablaggio interrotto
Sensore danneggiato
Verificare il cablaggio o sostituire il
Cablaggio in corto circuito
sensore
Cablaggio interrotto
Sensore danneggiato
Verificare il cablaggio o sostituire il
Cablaggio in corto circuito
sensore
Cablaggio interrotto
Problemi alla rete elettrica Verificare l'impianto elettrico
Problemi alla rete elettrica Verificare l'impianto elettrico
Pressione troppo bassa Caricare impianto
Sensore danneggiato Verificare il sensore
Sonda danneggiata o corto circuito Verificare il cablaggio o sostituire il
cablaggio sensore
Sonda scollegata dopo aver attivato la Ricollegare la sonda esterna o
temperatura scorrevole disabilitare la temperatura scorre-
vole
Verificare l'impianto
Pressione troppo alta Verificare la valvola di sicurezza
Verificare il vaso di espansione
Controllare il corretto posiziona-
Sensore mandata non inserito nel corpo
mento e funzionamento del sen-
caldaia
sore di riscaldamento
Sensore danneggiato Sostituire il sensore
Cablaggio interrotto Verificare il cablaggio
