ATLAS D 30 PLUS UNIT
"Menù Service"
L'acceso al Menù Service della scheda avviene premendo il tasto Reset per 10 secondi.
Premendo i tasti Riscaldamento sarà possibile scegliere "tS", "In", "Hi" oppure "rE". "tS"
significa Menù Parametri Trasparenti, "In" significa Menù Informazioni, "Hi" significa
Menù History, "rE" significa Reset del Menù History. Selezionare il "tS" e premere il tasto
Reset.
La scheda é dotata di 20 parametri trasparenti modificabili anche da Comando Remoto
(Menù Service).
Premendo i tasti Riscaldamento sarà possibile scorrere la lista dei parametri, rispettiva-
mente in ordine crescente o decrescente. Per modificare il valore di un parametro baste-
rà premere i tasti Sanitario: la modifica verrà salvata automaticamente.
Modificare parametro P02 del "Menù Parametri Trasparenti" a 6.
Per tornare al Menù Service è sufficiente una pressione del tasto Reset. L'uscita dal
Menù Service della scheda avviene premendo il tasto Reset per 10 secondi.

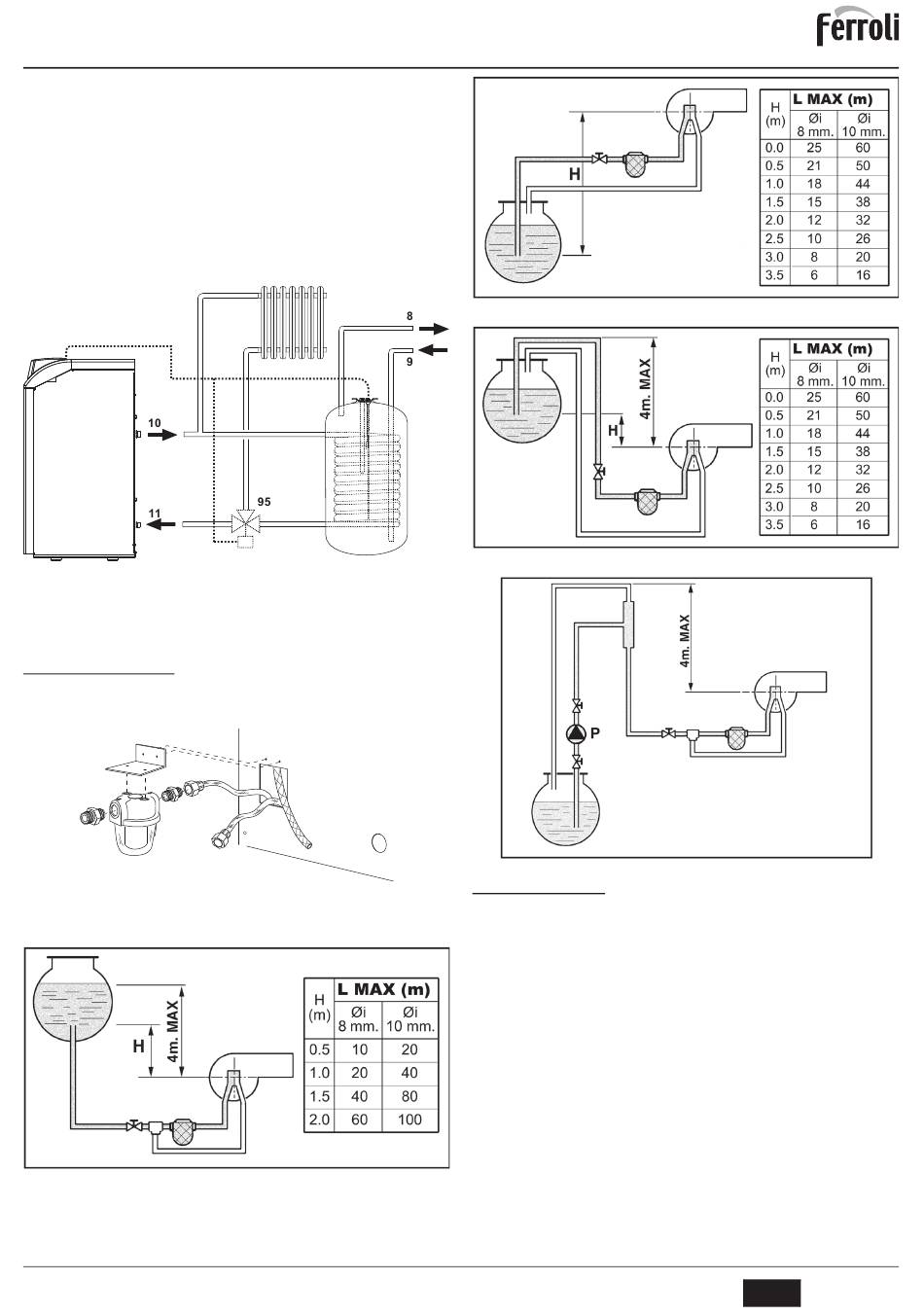

fig. 16 - Schema collegamento ad un bollitore esterno
Legenda
8 Uscita acqua calda sanitario
9 Entrata acqua fredda sanitario
10 Mandata impianto
11 Ritorno impianto
95 Valvola a tre vie - 2 fili con ritorno a molla (non fornita)

3.4 Collegamento bruciatore

Il bruciatore è dotato di tubi flessibili e filtro per il collegamento alla linea di alimentazione
a gasolio. Far fuoriuscire i tubi flessibili dalla parete posteriore ed installare il filtro come
indicato in fig. 17.
fig. 17 - Installazione filtro combustibile
Il circuito di alimentazione gasolio deve essere realizzato secondo uno degli schemi se-
guenti, non superando le lunghezze di tubazioni (LMAX) riportate in tabella.
fig. 18 - Alimentazione per gravità

3.5 Collegamenti elettrici

Collegamento alla rete elettrica
B
La sicurezza elettrica dell'apparecchio è raggiunta soltanto quando lo stesso è
correttamente collegato ad un efficace impianto di messa a terra eseguito come
previsto dalle vigenti norme di sicurezza. Far verificare da personale professio-
nalmente qualificato l'efficienza e l'adeguatezza dell'impianto di terra, il costrut-
tore non è responsabile per eventuali danni causati dalla mancanza di messa
a terra dell'impianto. Far verificare inoltre che l'impianto elettrico sia adeguato
alla potenza massima assorbita dall'apparecchio, indicata in targhetta dati cal-
daia.
La caldaia è precablata e dotata di cavo di allacciamento alla linea elettrica di tipo "Y"
sprovvisto di spina. I collegamenti alla rete devono essere eseguiti con allacciamento fis-
so e dotati di un interruttore bipolare i cui contatti abbiano una apertura di almeno 3 mm,
interponendo fusibili da 3A max tra caldaia e linea. E' importante rispettare le polarità (LI-
NEA: cavo marrone / NEUTRO: cavo blu / TERRA: cavo giallo-verde) negli allacciamenti
alla linea elettrica. In fase di installazione o sostituzione del cavo di alimentazione, il con-
duttore di terra deve essere lasciato 2 cm più lungo degli altri.
B
II cavo di alimentazione dell'apparecchio non deve essere sostituito dall'utente.
In caso di danneggiamento del cavo, spegnere l'apparecchio e, per la sua so-
stituzione, rivolgersi esclusivamente a personale professionalmente qualifica-
to. In caso di sostituzione del cavo elettrico di alimentazione, utilizzare
esclusivamente cavo "HAR H05 VV-F" 3x0,75 mm2 con diametro esterno
massimo di 8 mm.
cod. 3540U263 - 06/2012 (Rev. 00)
fig. 19 - Alimentazione per aspirazione
fig. 20 - Alimentazione a sifone
fig. 21 - Alimentazione ad anello
