5.4 Schéma électrique

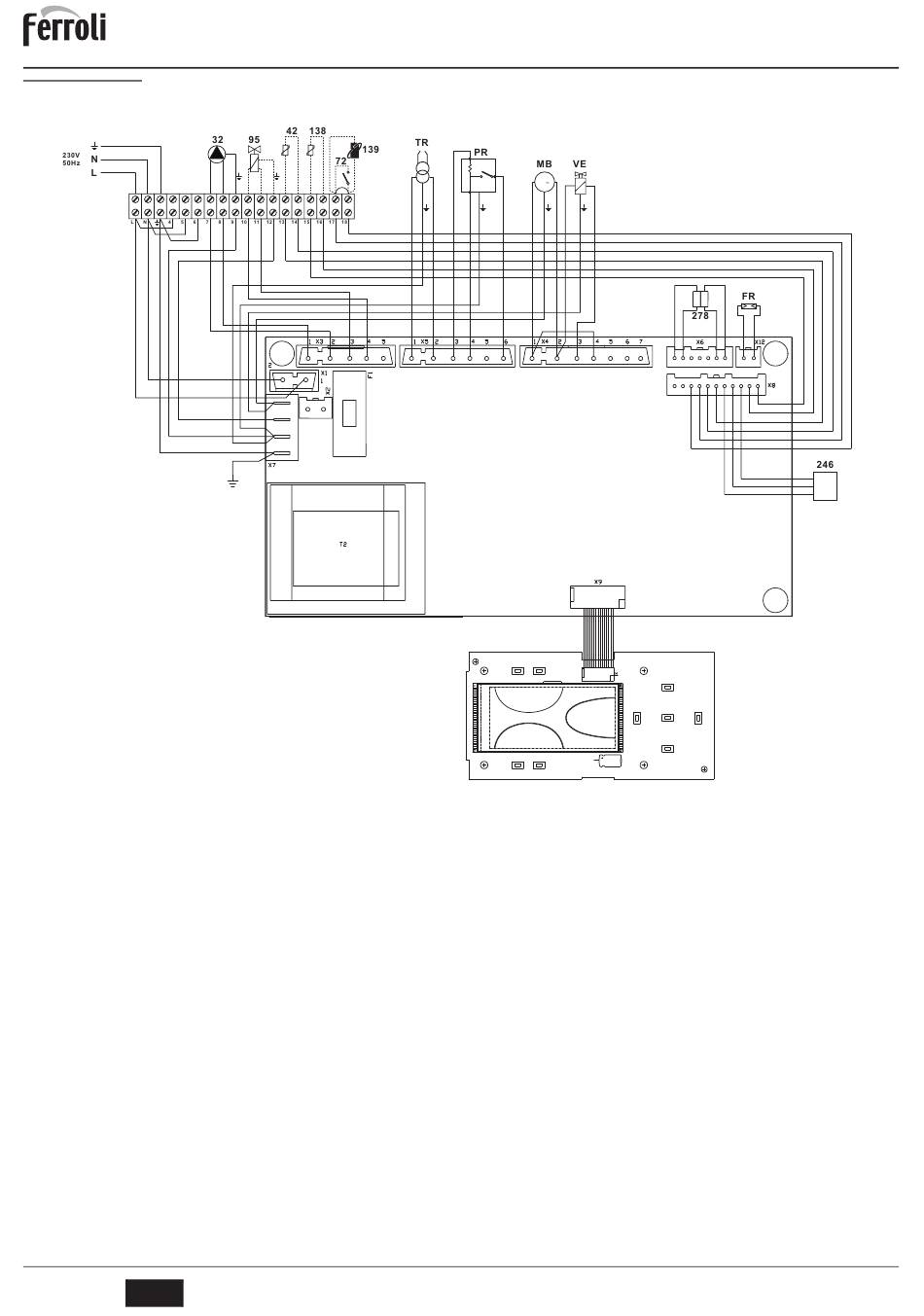

fig. 39 - Schéma électrique
32 Circulateur circuit chauffage
42 Sonde température eau chaude sanitaire (option)
72 Thermostat d'ambiance (option)
95 Bypass (option)
• Alimenté (230 Vca) = Position chauffage
• Non Alimenté = Position sanitaire
138 Sonde extérieure (option)
139 Unité ambiante (option)
246 Transducteur de pression
278 Capteur double (sécurité + chauffage)
TR Transformateur d'allumage
PR Réchauffeur
FR Cellule photorésistante
MB Moteur brûleur
VE Soupape électromagnétique
58
FR
M
Tm 1
DBM06C
cod. 3540U263 - 06/2012 (Rev. 00)
ATLAS D 30 PLUS UNIT
T° T°
DSP05
OUT
+5V
GND
