ATLAS D 30 PLUS UNIT
Menú Service
Para entrar en el Menú Service de la tarjeta, presionar la tecla Reset durante 10 segun-
dos.
Pulsar las teclas de la calefacción para seleccionar las opciones "tS", "In", "Hi" o "rE".
"tS" significa menú Parámetros modificables, "In" significa menú Información, "Hi" signi-
fica menú Historial y "rE" (reset) significa borrado del historial. Seleccionar "tS" y pulsar
la tecla Reset.
La tarjeta contiene 20 parámetros que pueden modificarse incluso con el mando a dis-
tancia (Menú Service).
Presionando las teclas de la calefacción es posible recorrer la lista de parámetros en or-
den creciente o decreciente. Para modificar el valor de un parámetro, pulsar las teclas
del agua sanitaria: la modificación se guarda automáticamente.
Ajustar el parámetro P02 del menú Parámetros modificables a 6.
Para volver al menú Service, pulsar la tecla Reset. Para salir del Menú Service de la tar-
jeta, presionar la tecla Reset durante 10 segundos.

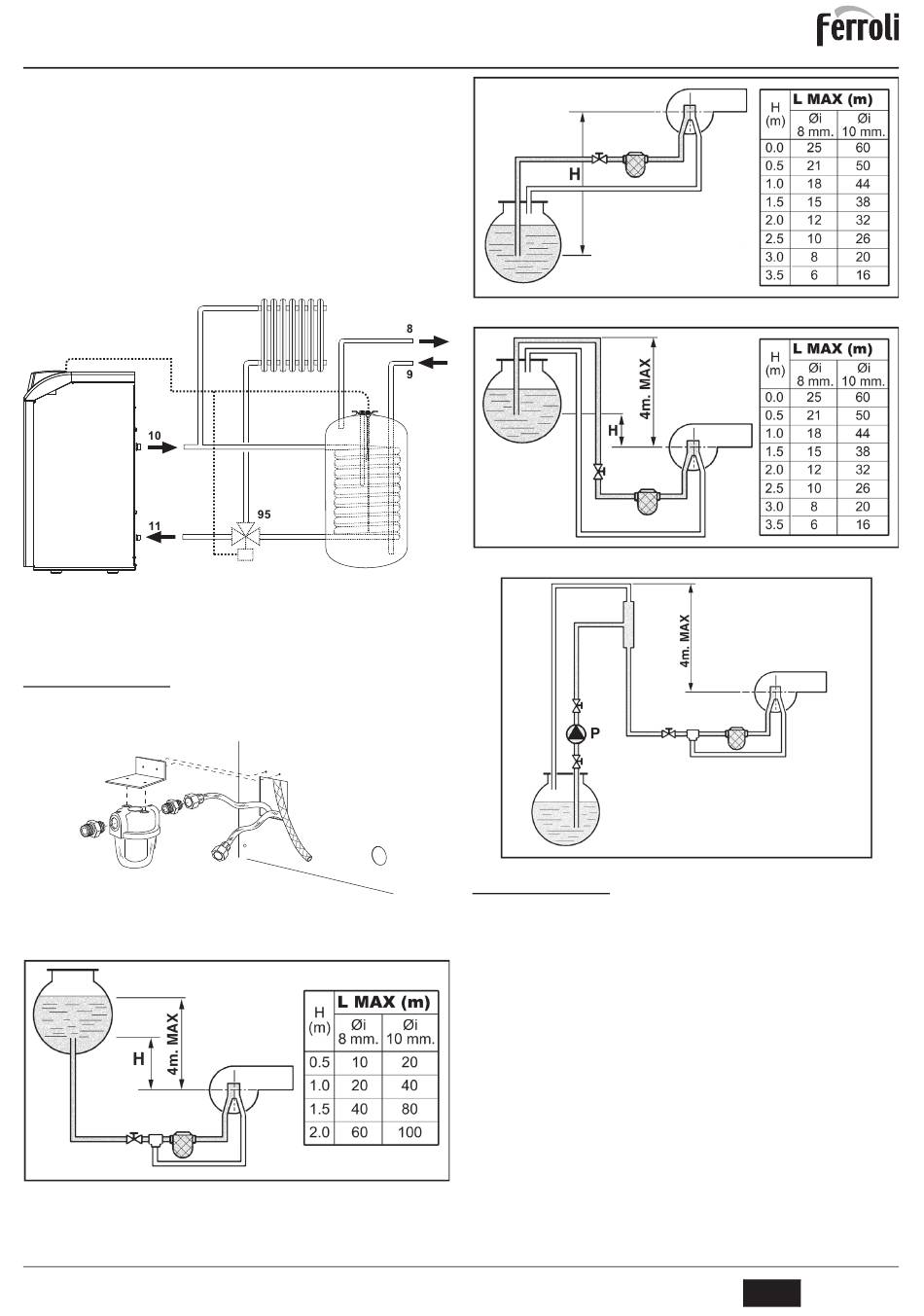

fig. 16 - Esquema para la conexión a un acumulador exterior
Leyenda
8
Salida de ACS
9
Entrada de AFS
10
Ida instalación
11
Retorno instalación
95
Válvula de tres vías - 2 conductores con resorte de retorno (no suministrada)
3.4 Conexión del quemador
El quemador está provisto de tubos flexibles y de filtro para la conexión a la línea de ali-
mentación del gasóleo. Hacer salir los tubos flexibles por la pared trasera e instalar el
filtro de la manera ilustrada en fig. 56.
fig. 17 - Instalación del filtro del combustible
El circuito de alimentación del gasóleo debe realizarse según uno de los siguientes es-
quemas, sin superar las longitudes (LMAX) de las tuberías que se indican en la tabla.
fig. 18 - Alimentación por gravedad
3.5 Conexiones eléctricas
Conexión a la red eléctrica
B
La seguridad eléctrica del aparato sólo se logra cuando éste se encuentra co-
nectado a una toma de tierra eficaz, según lo previsto por las normas de segu-
ridad. Solicitar a personal profesionalmente cualificado que controle la eficacia
y la adecuación de la instalación de tierra ya que el fabricante no se hace res-
ponsable por los eventuales daños provocados por la falta de puesta a tierra
de la instalación. También se ha de controlar que la instalación eléctrica sea
adecuada a la potencia máxima absorbida por el aparato, indicada en la chapa
de datos.
La caldera se suministra con un cable para la conexión a la red eléctrica de tipo "Y" sin
enchufe. El enlace a la red se ha de efectuar con una conexión fija y un interruptor bipo-
lar cuyos contactos tengan una apertura no inferior a 3 mm, interponiendo unos fusibles
de 3 A como máximo entre la caldera y la línea. Es importante respetar la polaridad de
las conexiones a la línea eléctrica (LÍNEA: cable marrón / NEUTRO: cable azul / TIE-
RRA: cable amarillo-verde). Cuando se instale o sustituya el cable de alimentación, el
conductor de tierra se ha de dejar 2 cm más largo que los demás.
B
El cable de alimentación del aparato no debe ser sustituido por el usuario. Si
el cable se daña, apagar el aparato y llamar a un técnico autorizado para que
lo sustituya. Si hay que sustituir el cable eléctrico de alimentación, utilizar sólo
cable HAR H05 VV-F de 3x0,75 mm2 con diámetro exterior de 8 mm como
máximo.
cod. 3540U263 - 06/2012 (Rev. 00)
fig. 19 - Alimentación por aspiración
fig. 20 - Alimentación con sifón
fig. 21 - Alimentación en anillo
ES
17
