NL
1. ALGEMENE WAARSCHUWINGEN
•
Lees de aanwijzingen in deze handleiding aandachtig door en leef ze na.
•
Na de installatie van de ketel moet u de gebruiker informeren over de werking en moet u hem
deze handleiding overhandigen, die een integraal en essentieel onderdeel vormt van het pro-
duct. De handleiding moet zorgvuldig bewaard worden voor toekomstige raadpleging.
•
De installatie en het onderhoud moet door technisch gekwalificeerd personeel worden uitge-
voerd en met inachtneming van de geldende normen en overeenkomstig de aanwijzingen
van de fabrikant. Alle ingrepen op verzegelde regelinrichtingen zijn verboden.
•
Verkeerde installatie of slecht onderhoud kan letsel veroorzaken aan personen of dieren en
tot materiële schade leiden. De fabrikant aanvaardt geen enkele aansprakelijkheid voor scha-
de die veroorzaakt is door een niet goed uitgevoerde installatie, oneigenlijk gebruik en het
niet opvolgen van de aanwijzingen.
•
Alvorens willekeurige reinigings- of onderhoudswerkzaamheden uit te voeren, het apparaat
van het elektriciteitsnet loskoppelen door de hoofdschakelaar van de installatie uit te schake-
len en/of de daarvoor bestemde afsluitsystemen te activeren.
•
In geval van storingen en/of als het apparaat slecht werkt, moet het uitgeschakeld worden.
Er mogen op geen enkele wijze pogingen tot reparatie of andere ingrepen worden uitgevoerd.
Wendt u zich uitsluitend tot technisch gekwalificeerd, geautoriseerd personeel. Eventuele re-
paraties-vervanging van producten mogen uitsluitend door technisch gekwalificeerd persone-
el worden uitgevoerd en uitsluitend met gebruik van originele onderdelen ter vervanging. Het
niet naleven van bovenstaande voorschriften kan tot gevolg hebben dat het apparaat niet ve-
ilig meer is.
•
Dit apparaat mag alleen gebruikt worden voor het doel waarvoor het uitdrukkelijk ontworpen
is. Ieder ander gebruik wordt als oneigenlijk, en dus gevaarlijk beschouwd.
•
De onderdelen van de verpakking mogen niet binnen het bereik van kinderen worden achter-
gelaten, want dat kan gevaar opleveren.
•
Het apparaat is niet bedoeld voor gebruik door personen (met inbegrip van kinderen) van wie
de lichamelijke, zintuiglijke of verstandelijke vermogens beperkt zijn, of die gebrek aan erva-
ring en kennis hebben, tenzij zij worden bijgestaan door een persoon die verantwoordelijk is
voor hun veiligheid of aanwijzingen hebben ontvangen over het gebruik van het apparaat.
•
Het apparaat en de bijbehorende accessoires moeten op passende wijze tot afval verwerkt
worden, in overeenstemming met de geldende voorschriften.
•
De afbeeldingen in deze handleiding zijn een vereenvoudigde voorstelling van het product.
Er kunnen lichte en niet-significante verschillen zijn tussen deze voorstelling en het geleverde
product.
2. GEBRUIKSAANWIJZING
2.1 Presentatie
Beste klant,
Wij danken u dat uw keus is gevallen op FERROLI, een ketel volgens geavanceerd con-
cept en vooruitstrevende technologie, een uiterst betrouwbare constructie van hoog-
staande kwaliteit. Wij verzoeken u deze handleiding aandachtig door te lezen, want er
staan belangrijke veiligheidsvoorschriften in vermeld omtrent installatie, gebruik en on-
derhoud.
ATLAS D 30 PLUS UNIT is een condenserende hoge-rendements verwarmingsketel
voor verwarming en levering van sanitair warm water (optioneel), uitgerust met een op
olie werkende blaasbrander, volledig ondergedompelde verbrandingskamer en rookwar-
mterecuperator van keramiek. De verwarmingsketel bestaat uit gietijzeren elementen,
met dubbelkegelvormige en stalen trekstangassemblage. Het controlesysteem werkt
met een microprocessor met digitale interface, met geavanceerde functies voor warmte-
regeling.
Op de verwarmingsketel kan een externe boiler voor sanitair warm water
A
(optie) aangesloten worden. Alle functies in deze handleiding, die be-
trekking hebben op de productie van sanitair warm water, zijn alleen ac-
tief als er een optionele boiler is aangesloten, zoals aangegeven op
sez. 33.3
2.2 Bedieningspaneel
Paneel<
11
12
1
14
2
19
13
27
26
24
3
25
23
4
22

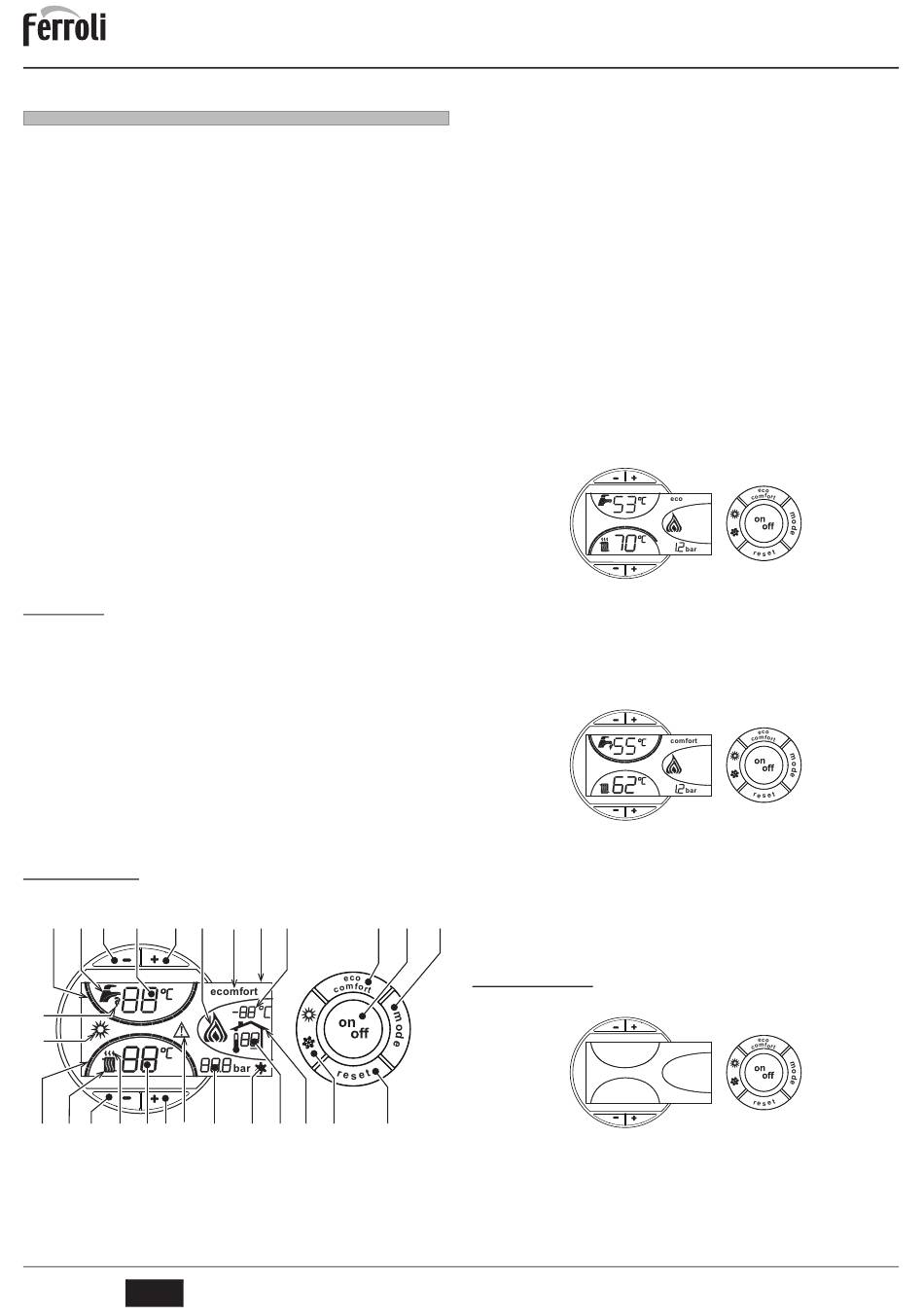

fig. 1 - Controlepaneel
Legenda paneel
1 =
Toets verlagen ingestelde temperatuur warm sanitair water
2 =
Toets verhogen ingestelde temperatuur warm sanitair water
3 =
Toets verlagen ingestelde temperatuur verwarmingsinstallatie
4 =
Toets verhogen ingestelde temperatuur verwarmingsinstallatie
5 =
Display
6 =
Keuzetoets modus Zomer /Winter
70
NL
15
5
16
7
21
20
18
17
6
cod. 3540U263 - 06/2012 (Rev. 00)
ATLAS D 30 PLUS UNIT
7 =
Keuzetoets modus Economy / Comfort
8 =
Resettoets
9 =
Toets in-/uitschakelen apparaat
10 =
Toets menu "Weersafhankelijke Temperatuur"
11 =
Aanduiding ingestelde temperatuur warm sanitair water bereikt
12 =
Symbool warm sanitair water
13 =
Aanduiding sanitaire werking
14 =
Instelling/ temperatuur uitgang warm sanitair water
15 =
Aanduiding modus Eco (Economy) of Comfort
16 =
Temperatuur externe sensor ( externe sonde optioneel)
17 =
Verschijnt wanneer de externe Sonde of de Klokthermostaat met Afstandsbe-
diening aangesloten is (beide optioneel)
18 =
Omgevingstemperatuur (met optionele Klokthermostaat met Afstandsbedie-
ning)
19 =
Aanduiding brander ingeschakeld
20 =
Aanduiding antivrieswerking
21 =
Aanduiding druk verwarmingsinstallatie
22 =
Aanduiding Storing
23 =
Instelling / temperatuur drukzijde verwarming
24 =
Symbool verwarming
25 =
Aanduiding werking verwarming
26 =
Aanduiding ingestelde temperatuur drukzijde verwarming bereikt
27 =
Aanduiding modus Zomer
Aanduiding tijdens werking
Verwarming
Het verzoek om verwarming (door de Omgevingsthermostaat of de Timerafstandsbediening) wor-
dt aangeven met knipperen van de warme lucht boven de radiator (detail 24 en 25 - fig. 235).
De streepjes die de verwarmingsgraad aangeven (detail 26 - fig. 235) gaan branden naarmate
de temperatuur van de verwarmingssensor de ingestelde waarde dichter benadert.
Sanitair water (Comfort)
Het verzoek om sanitair water (naar aanleiding van gebruik van warm sanitair water) wordt aan-
gegeven met knipperen van het warm water onder de kraan (detail 12 en 13 - fig. 235). Controleer
of de functie Comfort geactiveerd is(detail 15 - fig. 235)
De streepjes die de temperatuur van het sanitaire water aangeven (detail 11 - fig. 235) gaan bran-
den naarmate de temperatuur van de sensor van het sanitaire water de ingestelde waarde dichter
benadert.
Uitschakeling boiler (economy)
De gebruiker kan het verwarmen/op temperatuur houden van de boiler uitschakelen. Als
hij uitgeschakeld wordt, zal er geen sanitair warm water worden afgegeven.
Wanneer verwarming van de boiler actief is (standaard ingesteld) wordt op het display
het symbool COMFORT (detail 15 - fig. 235) geactiveerd; wanneer ze is uitgeschakeld
9
10
is op het display het symbool ECO (detail 15 - fig. 235) geactiveerd
De gebruiker kan de boiler uitschakelen (modus ECO) door te drukken op de toets eco/
comfort (detail 7 - fig. 235). Druk nogmaals op de toets eco/comfort (detail 7 - fig. 235)
om de modus COMFORT te activeren.
2.3 In- en uitschakelen
Ketel zonder stroomvoeding
8
B
Wanneer de stroomvoeding en/of gastoevoer van het apparaat wordt onder-
broken functioneert het antivriessysteem niet. Voor lange pauzes tijdens de
winterperiode is het raadzaam, om vorstschade te voorkomen, al het water in
de verwarmingsketel, het sanitaire water en het water in de installatie af te tap-
pen; of alleen het sanitaire water af te tappen en een speciaal antivriesmiddel
in de verwarmingsinstallatie te doen, in overeenstemming sez. 33.3met hetge-
en vermeld staat in .
fig. 2
fig. 3
fig. 4 - Ketel zonder stroomvoeding
