Si la temperatura ambiente es inferior al valor deseado , se aconseja seleccionar una
curva de orden superior, y viceversa. Probar con aumentos o disminuciones de una uni-
dad y controlar el resultado en el ambiente.
90
85
80
70
60
50
40
30
20
20
10

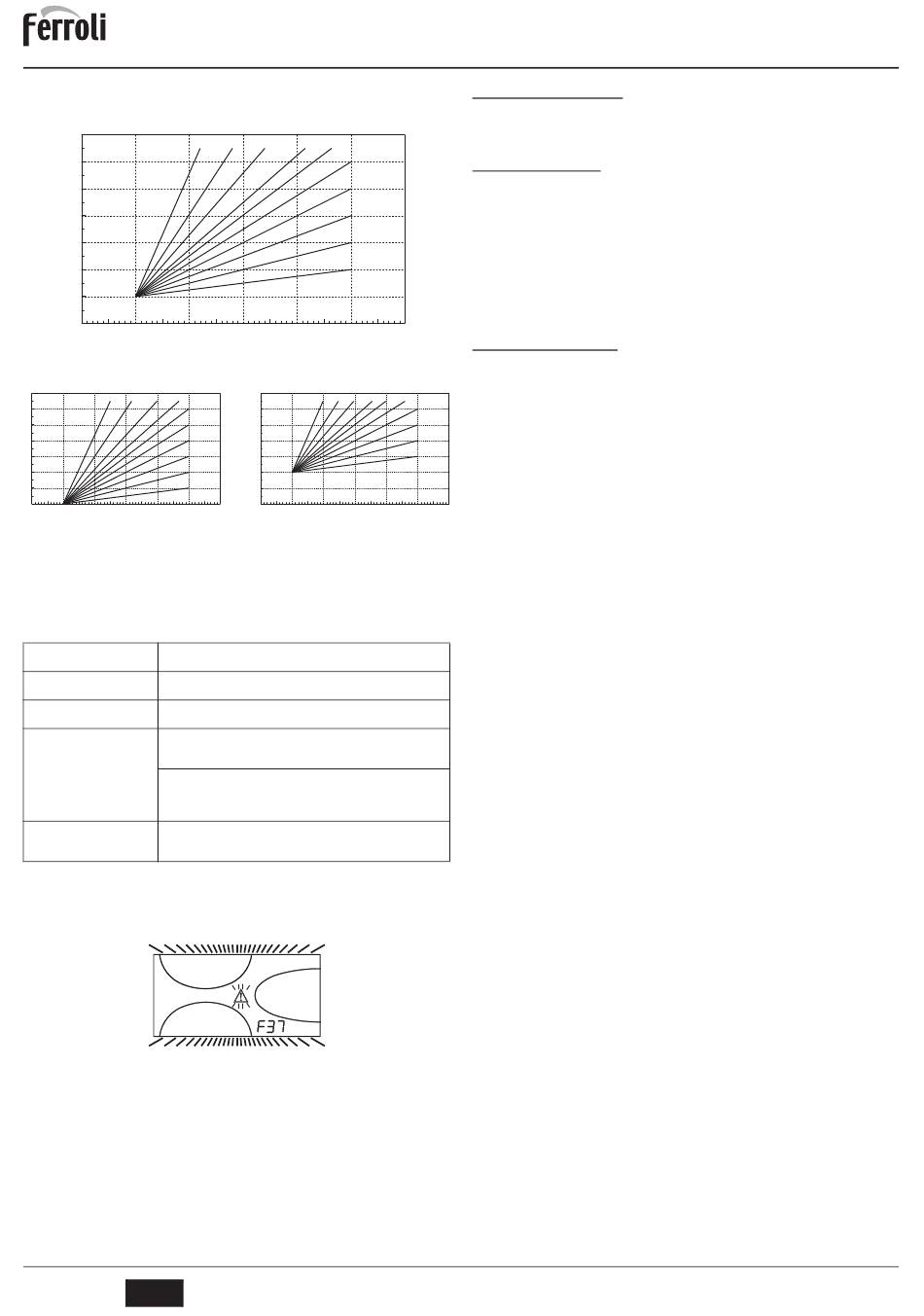

fig. 13 - Curvas de compensación
OFFSET = 20
90
10
9
8
7
85
6
80
5
70
4
60
3
50
2
40
1
30
20
20
10
0
-10
-20
fig. 14 - Ejemplo de desplazamiento paralelo de las curvas de compensación
Ajustes del reloj programador a distancia
Si la caldera tiene conectado el reloj programador a distancia (opcional), los
A
ajustes descritos anteriormente se gestionan según lo indicado en la tabla 5.
Además, en la pantalla del panel de mandos (5 - fig. 40) aparece la tempera-
tura ambiente actual medida por el reloj programador a distancia.
Tabla. 1
Regulación de la temperatura de
La regulación se puede efectuar desde el menú del reloj programador a distan-
calefacción
cia o desde el panel de mandos de la caldera.
Regulación de la temperatura del
La regulación se puede efectuar desde el menú del reloj programador a distan-
agua sanitaria
cia o desde el panel de mandos de la caldera.
Conmutación Verano / Invierno
La modalidad Verano tiene prioridad sobre la demanda de calefacción desde el
reloj programador a distancia.
Si se desactiva el funcionamiento en sanitario desde el menú del reloj progra-
mador a distancia, la caldera selecciona la modalidad Economy. En esta condi-
ción, la tecla 7 - fig. 40 del panel de la caldera está inhabilitada.
Selección Eco/Comfort
Si se vuelve a activar el funcionamiento en sanitario con el reloj programador a
distancia, la caldera se dispone en modo Comfort. En esta condición, con la
tecla 7 - fig. 40del panel de la caldera es posible pasar de una modalidad a
otra.
Temperatura adaptable
Tanto el reloj programador a distancia como la tarjeta de la caldera gestionan la
regulación con temperatura adaptable: entre los dos, es prioritaria la tempera-
tura adaptable de la tarjeta de la caldera.
Regulación de la presión hidráulica de la instalación
La presión de carga con la instalación fría, leída en pantalla, tiene que estar alrededor
de 1,0 bar. Si la presión de la instalación es inferior al mínimo, la tarjeta de la caldera
activa la anomalía F37 (fig. 54).
fig. 15 - Anomalía presión insuficiente en la instalación
Una vez restablecida la presión correcta en la instalación, la caldera efectúa un
A
ciclo de purga de aire de 120 segundos, que se indica en pantalla con la expre-
sión FH.
16
ES
10
9
8
7
6
5
4
3
2
1
0
-10
-20
OFFSET = 40
90
10
9
8
7
85
80
70
60
50
40
30
20
20
10
0
cod. 3540U263 - 06/2012 (Rev. 00)
ATLAS D 30 PLUS UNIT
3. INSTALACIÓN
3.1 Disposiciones generales
LA CALDERA TIENE QUE SER INSTALADA ÚNICAMENTE POR PERSONAL ESPE-
CIALIZADO Y DEBIDAMENTE CUALIFICADO, RESPETANDO TODAS LAS INS-
TRUCCIONES DEL PRESENTE MANUAL TÉCNICO, LAS LEYES NACIONALES Y
LOCALES ASÍ COMO LAS REGLAS DE LA TÉCNICA.
3.2 Lugar de instalación
El local en el cual se instale la caldera debe contar con aberturas de aireación hacia el
exterior, en conformidad con lo dispuesto por las normas vigentes. En caso de que en
el mismo local haya varios quemadores o aspiradores que puedan funcionar conjunta-
mente, las aberturas de aireación deben ser dimensionadas considerando el funciona-
miento simultáneo de todos los aparatos. El lugar de instalación debe estar exento de
objetos y materiales inflamables, gases corrosivos y polvos o sustancias volátiles que al
ser aspiradas por el ventilador puedan obstruir los conductos internos del quemador o
el cabezal de combustión. El lugar tiene que ser seco y estar reparado de lluvia, nieve y
heladas.
Si el aparato se instala dentro de un mueble o se adosa a otros elementos, ha
A
de quedar un espacio libre para desmontar la carcasa y realizar las actividades
normales de mantenimiento.
3.3 Conexiones hidráulicas
La potencia térmica del aparato se debe calcular antes de instalarlo, teniendo en cuenta
las necesidades de calor del edificio conforme a las normas vigentes. Para el buen fun-
cionamiento de la caldera, la instalación hidráulica tiene que estar dotada de todos los
6
5
componentes necesarios. Se aconseja instalar válvulas de corte entre la caldera y el cir-
4
cuito de calefacción para aislarlos entre sí cuando sea necesario.
3
B
La salida de la válvula de seguridad se ha de conectar a un embudo o tubo de
2
recogida para evitar que se derrame agua al suelo en caso de sobrepresión en
1
el circuito de calefacción. Si no se cumple esta advertencia, en el caso de que
actúe la válvula de descarga y se inunde el local, el fabricante de la caldera no
se considerará responsable.
No utilizar los tubos de las instalaciones hidráulicas para poner a tierra apara-
-10
-20
tos eléctricos.
Antes de instalar la caldera, lavar cuidadosamente todos los tubos de la instalación para
eliminar los residuos o impurezas, ya que podrían comprometer el funcionamiento co-
rrecto del aparato.
Efectuar las conexiones de acuerdo con el dibujo del cap. 10 y los símbolos presentes
en el aparato.
Características del agua de la instalación
En presencia de agua de dureza superior a 25° Fr (1 °F = 10 ppm CaCO3), es necesario
usar agua adecuadamente tratada a fin de evitar posibles incrustaciones en la caldera.
El tratamiento no debe reducir la dureza a valores inferiores a 15 °F (DPR 236/88 sobre
usos de agua destinados al consumo humano). De cualquier forma es indispensable tra-
tar el agua utilizada en el caso de instalaciones muy grandes o de frecuentes admisio-
nes de agua de reintegración en el sistema.
B
No reducir excesivamente la dureza del agua cuando se instalan descalcifica-
dores en la entrada de agua fría a la caldera, ya que ello puede causar la de-
gradación prematura del ánodo de magnesio del hervidor.
Sistema antihielo, líquidos anticongelantes, aditivos e inhibidores
La caldera posee un sistema antiheladas que activa la calefacción cuando la tempera-
tura del agua de la instalación disminuye por debajo de 6 °C. Para que este dispositivo
funcione, la caldera tiene que estar conectada a los suministros de electricidad y gas. Si
es necesario, se permite usar líquidos anticongelantes, aditivos e inhibidores, a condi-
ción de que el fabricante de dichos productos garantice que están indicados para este
uso y que no dañan el intercambiador de la caldera ni ningún otro componente o material
del aparato o de la instalación. Se prohíbe usar líquidos anticongelantes, aditivos e inhi-
bidores genéricos, que no estén expresamente indicados para el uso en instalaciones
térmicas o sean incompatibles con los materiales de la caldera y de la instalación.
Conexión a un acumulador de ACS
La tarjeta electrónica de la caldera puede controlar un acumulador exterior para la pro-
ducción de agua caliente sanitaria. Efectuar las conexiones hidráulicas de acuerdo con
el esquema fig. 55. Realizar las conexiones eléctricas como se indica en el esquema
eléctrico del cap. 10.4. Es necesario utilizar una sonda FERROLI.
Proceder como se indica a continuación.
