4.4 Risoluzione dei problemi

Diagnostica
La caldaia è dotata di un avanzato sistema di autodiagnosi. Nel caso di un'anomalia alla
caldaia, il display lampeggia insieme al simbolo anomalia (part. 22 - fig. 1) indicando il
codice dell'anomalia.
Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera "A"):
per il ripristino del funzionamento è sufficiente premere il tasto RESET (part. 8 - fig. 1)
per 1 secondo oppure attraverso il RESET del cronocomando remoto (opzionale) se in-
stallato; se la caldaia non riparte è necessario risolvere l'anomalia che viene indicata nei
leds di funzionamento.
Altre anomalie causano blocchi temporanei (contraddistinte con la lettera "F") che ven-
gono ripristinati automaticamente non appena il valore rientra nel campo di funziona-
mento normale della caldaia.
Alcune anomalie legate al circolatore vengono segnalate dal LED posto intorno al selet-
tore di velocità (fig. 33).
Tabella. 3 - Lista anomalia
Codice
Anomalia Possibile causa
anomalia
Pompa bloccata
Motore elettrico difettoso
Valvola gasolio difettosa
Manca il combustibile in cisterna, o vi è
acqua sul fondo
Valvole alimentazione linea gasolio
chiuse
Filtri sporchi (linea-pompa-ugello)
Pompa disinnescata
Elettrodi d'accensione mal regolati, o
sporchi
Ugello otturato, sporco o deformato
A01 Blocco del bruciatore
Regolazioni testa e serranda non adatte
Elettrodi difettosi o a massa
Trasformatore d'accensione difettoso
Cavi elettrodi difettosi o a massa
Cavi elettrodi deformati da alta tempera-
tura
Collegamenti elettrici valvola o trasforma-
tore errati
Giunto motore-pompa rotto
Aspirazione pompa collegata al tubo di
ritorno
Fotoresistenza difettosa
Fotoresistenza sporca
Segnale fiamma pre- Fotoresistenza in cortocircuito
A02 sente con bruciatore
Luce estranea investe la fotoresistenza
spento
Sensore riscaldamento danneggiato
Intervento protezione
A03
sovra-temperatura Mancanza di circolazione d'acqua
nell'impianto
Presenza aria nell'impianto
Anomalia parametri
A04 Errata impostazione parametro scheda
scheda
Anomalia preriscalda-
F07 tore (non chiude il con- Cablaggio interrotto
tatto in 120 secondi)
Anomalia parametri
F09 Errata impostazione parametro scheda
scheda
fig. 33
Soluzione
Sostituire
Sostituire
Sostituire
Rifornire combustibile o aspirare
l'acqua
Aprire
Pulire
Innescare e cercare causa disinne-
sco
Regolarli o pulirli
Sostituire
Regolare
Sostituire
Sostituire
Sostituire
Sostituire e proteggere
Controllare
Sostituire
Correggere collegamento
Sostituire
Pulire foto resistenza
Sostituire fotoresistenza
Eliminare fonte di luce
Controllare il corretto posiziona-
mento e funzionamento del sen-
sore di riscaldamento
Verificare il circolatore.
(Vedi tabella 4)
Sfiatare l'impianto
Verificare ed eventualmente modifi-
care il parametro scheda
Verificare il cablaggio
Verificare ed eventualmente modifi-
care il parametro scheda
cod. 3541Q550 - Rev. 00 - 04/2016
Codice
Anomalia Possibile causa
anomalia
Sensore danneggiato
Anomalia sensore di
F10 Cablaggio in corto circuito
mandata 1
Cablaggio interrotto
Anomalia parametri
F11 Errata impostazione parametro scheda
scheda
Anomalia parametri
F12 Errata impostazione parametro scheda
scheda
Sensore danneggiato
Anomalia sensore di
F14 Cablaggio in corto circuito
mandata 2
Cablaggio interrotto
Anomalia parametri
F16 Errata impostazione parametro scheda
scheda
Tensione di alimenta-
F34 Problemi alla rete elettrica
zione inferiore a 170V.
Frequenza di rete ano-
F35 Problemi alla rete elettrica
mala
Pressione troppo bassa
Pressione acqua
F37
Pressostato acqua non collegato o dan-
impianto non corretta
neggiato
Sonda danneggiata o corto circuito
cablaggio
Anomalia sonda
F39
Sonda scollegata dopo aver attivato la
esterna
temperatura scorrevole
Anomalia parametri
F40 Errata impostazione parametro scheda
scheda
Posizionamento sen- Sensore mandata non inserito nel corpo
A41
sori caldaia
Anomalia sensore
F42 Sensore danneggiato
riscaldamento
Anomalia parametri
F47 Errata impostazione parametro scheda
scheda

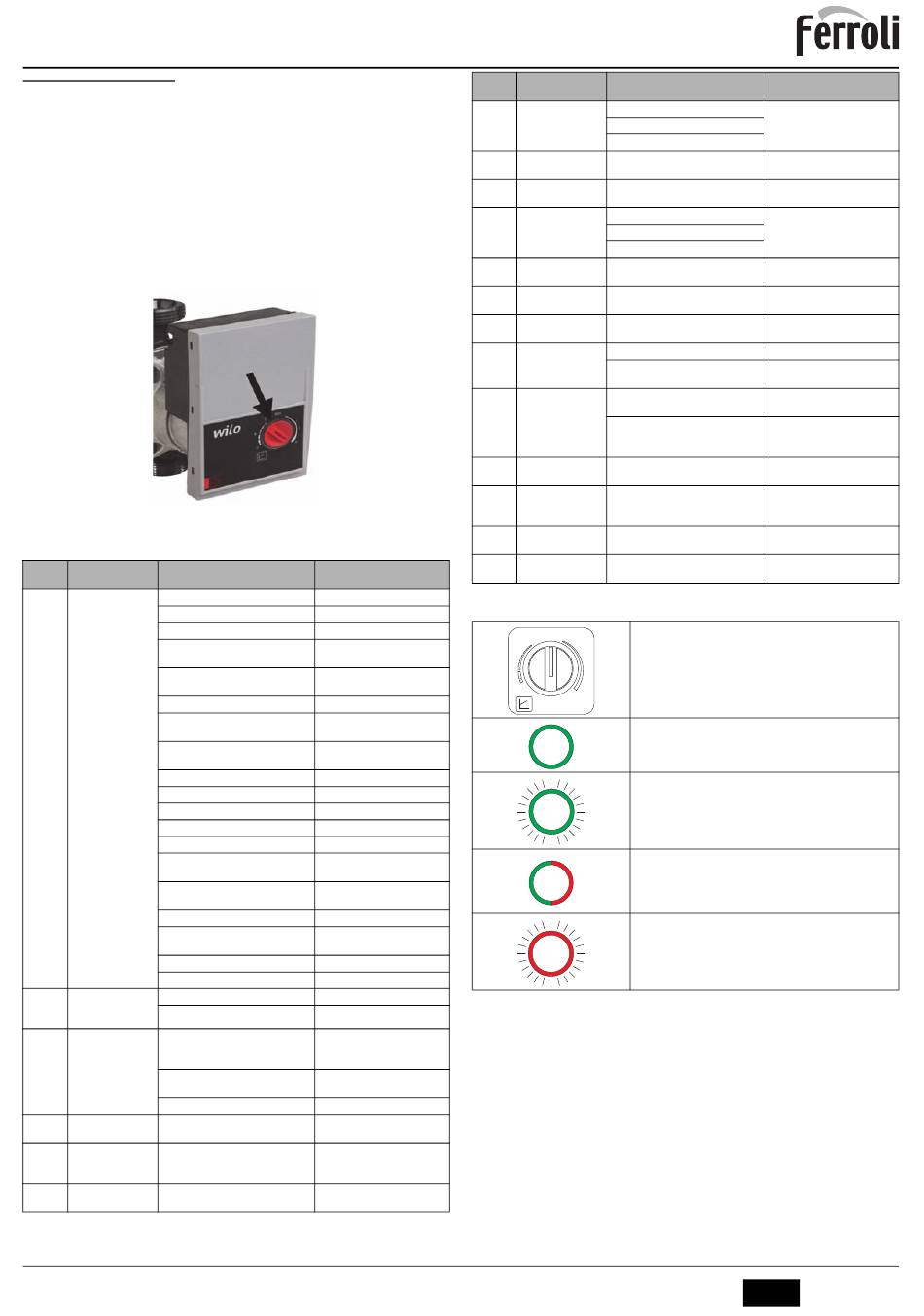

Tabella. 4 - Indicazioni LED circolatore
Spento
Min
.
1
Circolatore in STAND-BY
I
4
II
7
III
Verde ON
Circolatore Funzionante
Verde Lampeggiante
Ciclo sfiato aria
Verde/Rosso alternato
Circolatore bloccato per causa esterna:
- Sovratensione (>270V)
- Tensione insufficente (<160V)
- Sovracarico motore
Rosso Lampeggiante
Circolatore bloccato per causa interna:
- Motore bloccato
- Elettronica danneggiata
Soluzione
Verificare il cablaggio o sostituire il
sensore
Verificare ed eventualmente modifi-
care il parametro scheda
Verificare ed eventualmente modifi-
care il parametro scheda
Verificare il cablaggio o sostituire il
sensore
Verificare ed eventualmente modifi-
care il parametro scheda
Verificare l'impianto elettrico
Verificare l'impianto elettrico
Caricare impianto
Verificare il sensore
Verificare il cablaggio o sostituire il
sensore
Ricollegare la sonda esterna o
disabilitare la temperatura scorre-
vole
Verificare ed eventualmente modifi-
care il parametro scheda
Controllare il corretto posiziona-
mento e funzionamento del sen-
sore di riscaldamento
Sostituire il sensore
Verificare ed eventualmente modifi-
care il parametro scheda
