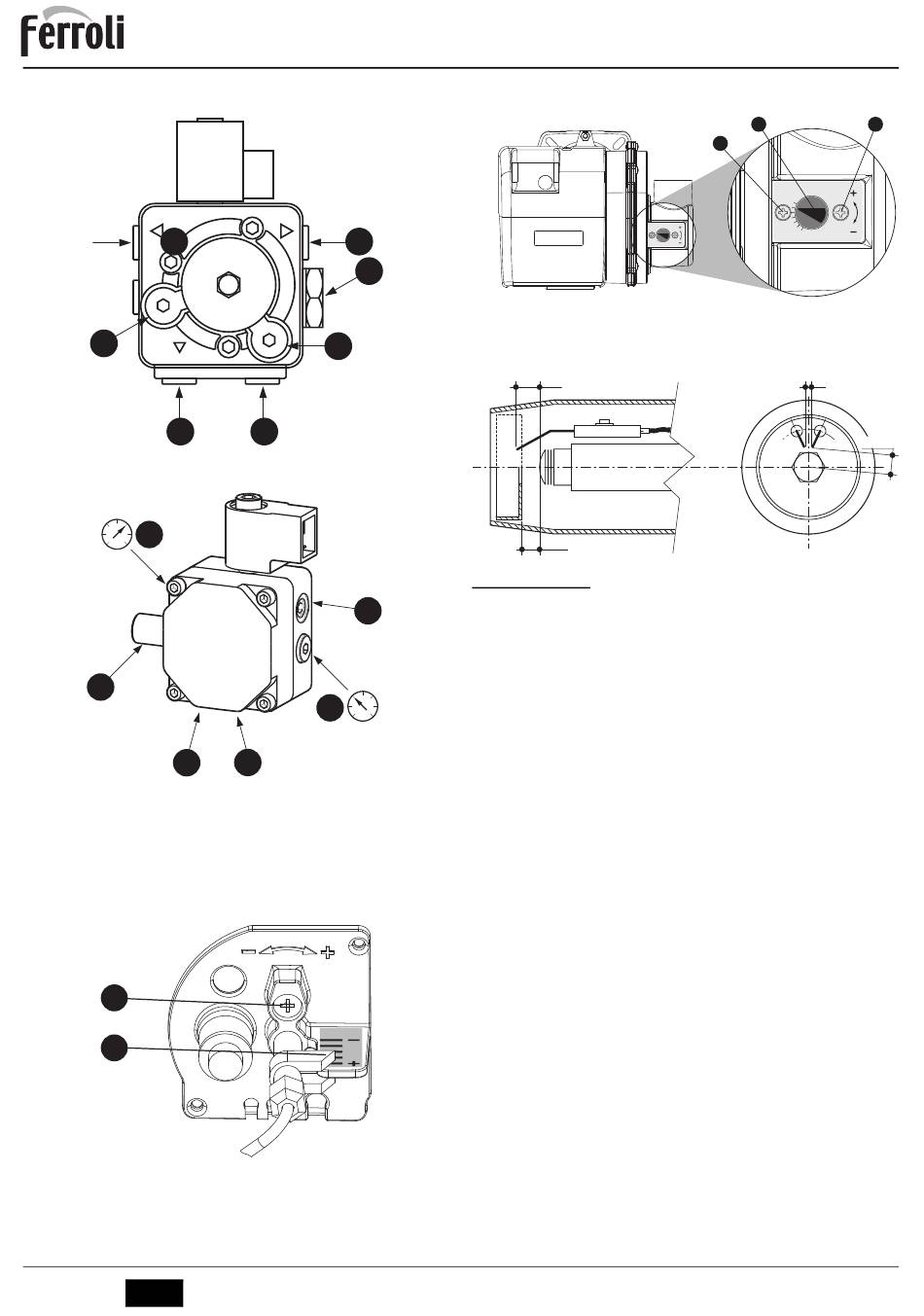

Regulación de la presión de la bomba
La bomba se regula en fábrica a 12 bar. Para controlar la presión, utilice un manómetro
relleno de aceite. La presión se puede regular entre 11 y 14 bar.
3
5
2
fig. 24- Bomba ITALPUMP
5
4
2
fig. 25- Bomba DANFOSS
1.
Aspiración Ø1/4''
2.
Retorno Ø1/4''
3.
Envío de gasóleo Ø1/8''
4.
Regulación de la presión
5.
Conexión manómetro Ø1/8''
6.
Conexión vacuómetro Ø1/8''
Regulación de la cabeza de combustión
La regulación de la cabeza se efectúa con el tornillo 1, guiándose por el indicador 2.
1
2
20
ES
3
4
6
1
3
6
1
fig. 26
cod. 3541Q550 - Rev. 00 - 04/2016
ATLAS ECO 30 SI UNIT
Regulación de la compuerta de aire
Tras aflojar el tornillo 3, gire el tornillo 1 para regular el aire de combustión, guiándose
por el indicador 2. Una vez realizada la calibración, bloquee el tornillo 3.
IT
Posición de los electrodos y del deflector
Después de montar el inyector, controle la posición de los electrodos y del deflector se-
gún las distancias indicadas a continuación. Controle las distancias después de cada in-
tervención en el cabezal.
2÷3
2÷3
fig. 28- Posición de los electrodos y del deflector
4.2 Puesta en servicio
B
Controles que se han de efectuar durante el primer encendido, tras las opera-
ciones de mantenimiento que exijan desconectar la caldera y después de cual-
quier intervención en los dispositivos de seguridad o componentes de la
caldera:
Antes de encender la caldera
•
Abrir las válvulas de corte (si las hay) entre la caldera y las instalaciones.
•
Verificar la estanqueidad del sistema del combustible.
•
Controlar la correcta precarga del vaso de expansión
•
Llenar la instalación hidráulica y comprobar que no haya aire ni en la caldera ni en
la instalación; para ello, abrir el purgador de aire de la caldera y los otros purgado-
res eventualmente presentes en la instalación.
•
Controlar que no haya pérdidas de agua en la instalación, en los circuitos de agua
sanitaria, en las conexiones ni en la caldera.
•
Controlar que la conexión a la instalación eléctrica y la puesta a tierra sean adecuadas.
•
Controlar que no haya líquidos ni materiales inflamables cerca de la caldera.
•
Montar el manómetro y el vacuómetro en la bomba (quitarlos después de la puesta
en funcionamiento) del quemador.
•
abra las válvulas de compuerta de la tubería de gasóleo
2
3
MAX
4
AIR
2
M
ARIA
STOP
AIR
A
4
1
MIN
X
AIR
2
LUFT
STOP
AIRE
1
M
N
I
fig. 27
3
1
ARIA
AIR
LUFT
AIRE
6÷6,5
