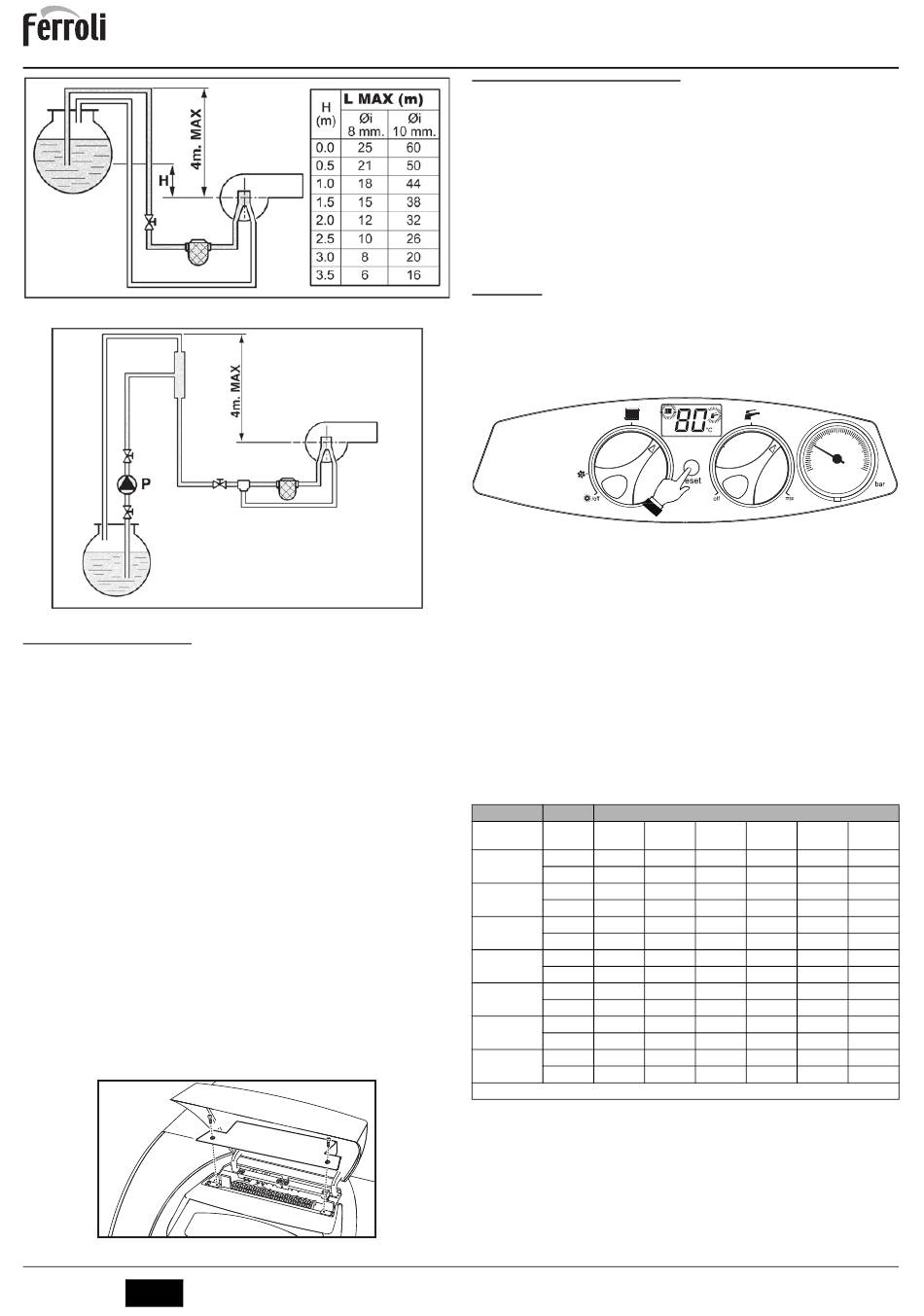

fig. 20 - Alimentation par syphon
fig. 21 - Alimentation par anneau
3.5 Raccordements électriques
Raccordement au réseau électrique
B
La sécurité électrique de l'appareil ne peut être assurée que lorsque celui-ci est cor-
rectement raccordé à un dispositif de mise à la terre efficace conformément aux normes
électriques en vigueur. Faire vérifier par un professionnel qualifié l'efficacité et la confor-
mité du dispositif de mise à la terre. Le constructeur ne saur être tenu pour responsable
des dommages éventuels découlant de l'absence de connexion de mise à la terre effi-
cace. Faire vérifier que l'installation électrique est adaptée à la puissance maximale ab-
sorbée par l'appareil, indiquée sur la plaque signalétique de la chaudière.
La chaudière est précâblée; le câble de raccordement au réseau électrique est de type "Y" sans
fiche. Les connexions au réseau électrique doivent être réalisées par raccordement fixe et dotées
d'un interrupteur bipolaire avec une distance entre les contacts d'ouverture d'au moins 3 mm, en
interposant des fusibles de 3A maximum entre la chaudière et la ligne. Il est important de respecter
la polarité (LIGNE: câble marron / NEUTRE: câble bleu / TERRE: câble jaune-vert) dans les rac-
cordements au réseau électrique. Lors de l'installation ou du remplacement du câble d'alimenta-
tion, la longueur du conducteur de terre doit être de 2 cm plus longue des autres.
B
Le câble d'alimentation de l'appareil ne doit pas être remplacé par l'utilisateur.
En cas d'endommagement du câble, éteindre l'appareil et confier exclusive-
ment son remplacement à un professionnel qualifié. En cas de remplacement
du câble d'alimentation, utiliser exclusivement un câble "HAR H05 VV-F"
3x0,75 mm2 avec diamètre extérieur de 8 mm maximum.
Thermostat d'ambiance (optionnel)
B
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE À CONTACTS
PROPRES. EN RELIANT 230 V. AUX BORNES DU THERMOSTAT, LA CAR-
TE ÉLECTRONIQUE EST IRRÉMÉDIABLEMENT DÉTÉRIORÉE.
En raccordant une chronocommande ou un interrupteur horaire (minuterie),
éviter d'utiliser l'alimentation de ces dispositifs à partir de leur contact d'inter-
ruption. Leur alimentation doit se faire par raccordement direct au secteur ou
par piles selon le type de dispositif.
Accès au bornier électrique
Dévisser les deux vis "A" situées sur la partie supérieure du tableau et déposer le volet.
fig. 22 - Accès au bornier
44
FR
A
A
cod. 3541Q550 - Rev. 00 - 04/2016
ATLAS ECO 30 SI UNIT
3.6 Raccordement au conduit de fumée
L'appareil peut être raccordé à une cheminée conçue et construite conformément aux
normes en vigueur. Le conduit entre la chaudière et la cheminée doit être en matériau
adapté à cette fonction, c'est-à-dire qu'il doit résister à la chaleur et à la corrosion. Il est
recommandé de soigner l'étanchéité dans les points de jonction et de calorifuger toute
la conduite entre la chaudière et la cheminé, pour éviter la formation d'eau de conden-
sation.
4. UTILISATION ET ENTRETIEN
Toutes les opérations de réglage, de transformation, de mise en service, d'entretien dé-
crites ci-après doivent être effectuées par un professionnel qualifié (possédant les con-
naissances ou requis techniques professionnels prévus par les normes en vigueur), tel
que le personnel du SAV.
FERROLI Toute responsabilité contractuelle et extracontractuelle du constructeur est
exclue pour les dommages causés par des erreurs dans l'installation et l'utilisation et,
dans tous les cas, par le non-respect des instructions fournies par le constructeur.
4.1 Réglages
Activation du mode TEST
Appuyer 3 fois en 3 secondes sur la touche Reset (rep. 3 - fig. 1) pour activer le mode
TEST. La chaudière s'allume indépendamment de la demande de chauffage ou d'eau
chaude
Les symboles de chauffage (rep. 5 - fig. 1) et sanitaire (rep. 6 - fig. 1) clignotent sur l'affi-
cheur.
fig. 23 - Mode TEST
Pour quitter le mode TEST, refaire la séquence d'activation.
Le mode TEST se désactive automatiquement après un laps de temps de 15 minutes.
Réglage du brûleur
Le brûleur est préréglé en usine (voir tableau tableau 2) . Le brûleur peut être réglé sur
une puissance différente en agissant sur la pression de la pompe, le gicleur, le réglage de
la tête, le réglage de l'air, comme décrit dans les paragraphes suivants. En tous cas, la
nouvelle puissance réglée doit être comprise dans la plage de fonctionnement nominal de
la chaudière. Après avoir effectué les réglages éventuels, vérifier à l'aide de l'analyseur de
combustion que la teneur en CO
dans les fumées soit comprise entre 11 % et 12 %.
2
Tableau des débits des gicleurs fioul
Le tableau tableau 2 montre les débits fioul (en kg/h) en fonction de la variation de la
pression de la pompe et des gicleurs.
N.B. - Les valeurs ci-dessous sont données à titre purement indicatif, car il faut tenir
compte que les débits des gicleurs peuvent varier de ± 5 %. En outre, pour les brûleurs
avec réchauffeur, le débit du combustible diminue de 10% environ.
Tableau 2
GICLEUR
8
9
G.P.H.
1,32
1,40
0,40
15,66
16,60
1,57
1,65
0,50
18,62
19,57
1,93
2,01
0,60
22,89
23,83
2,12
2,25
0,65
25,14
26,68
2,50
2,65
0,75
29,65
31,43
2,92
3,10
0,85
34,63
36,76
3,30
3,50
1,00
39,13
41,51
Débit en sortie de gicleur en kg/h
60
40
20
0
x3
Pression pompe (bar)
10
11
12
13
1,47
1,54
1,61
1,68
17,43
18,26
19,09
19,92
1,73
1,81
1,89
1,97
20,51
21,50
22,42
23,36
2,23
2,32
2,42
2,52
26,44
27,51
28,70
29,88
2,40
2,63
2,74
2,80
28,46
31,19
32,49
33,21
2,80
2,95
3,07
3,20
33,21
34,99
36,41
37,95
3,27
3,45
3,60
3,75
38,78
40,92
42,69
44,47
3,67
3,85
4,02
4,20
43,52
45,66
47,67
48,72
80
100
120
14
1,75
20,75
2,05
24,31
2,64
31,31
2,91
34,51
3,33
39,49
3,90
46,25
51,95
