4. MONTAGGIO
4.1 MONTARE IL DISCO DEL FRENO
1. Se si utilizza un disco del freno Center Lock: montare il disco del freno in base alle indicazioni del
costruttore
2. Se si utilizza un disco del freno a 6 fori (IS): montare il disco del freno in base alle indicazioni del
costruttore.
4.2 MONTAGGIO DEL DISCO FRENO A 6 FORI (IS) CON ADATTATORE CENTER LOCK
PERICOLO
Pericolo di incidenti a causa dell'utilizzo dell'anello di chiusura per il montaggio di un disco freno
Center Lock!
Se si utilizza l'anello di chiusura (3) per montare un disco del freno Center Lock, non è possibile
montare il disco del freno senza gioco.
• L'anello di chiusura (3) non può essere utilizzato per montare un disco del freno Center Lock.
• Gli adattatori Center Lock DT Swiss possono essere utilizzati solo come gruppo completo.
Non è consentito tralasciare singoli pezzi o utilizzarne solo alcuni.

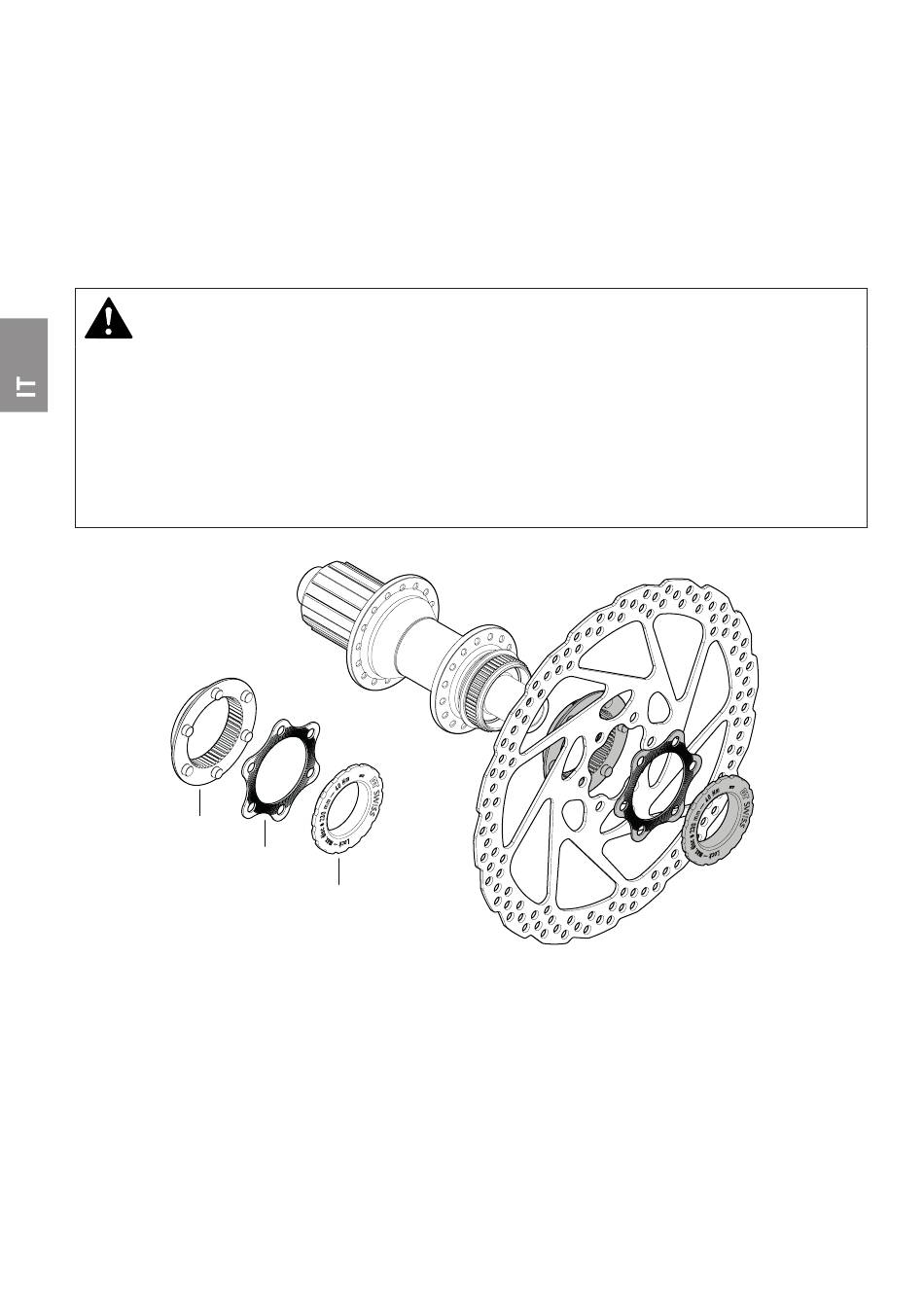

1
Compatibilità: L'adattatore Center Lock può essere utilizzato solo insieme a dischi del freno di
spessore compreso tra 1,8 mm e 2,2 mm e con il diametro massimo indicato sull'anello di chiusura.
1. Pulire l'alloggiamento del disco del freno Center Lock ed il filetto di fissaggio dell'anello di chiusura.
2. Pulire l'adattatore Center Lock.
3. Applicare la flangia (1) sull'alloggiamento del mozzo.
4. Applicare il disco del freno sulla flangia (1).
5. Applicare la rondella (2) sul disco del freno.
6. Avvitare completamente l'anello di chiusura (3) a mano, quindi serrarlo con un utensile idoneo con
una coppia di 40 Nm.
