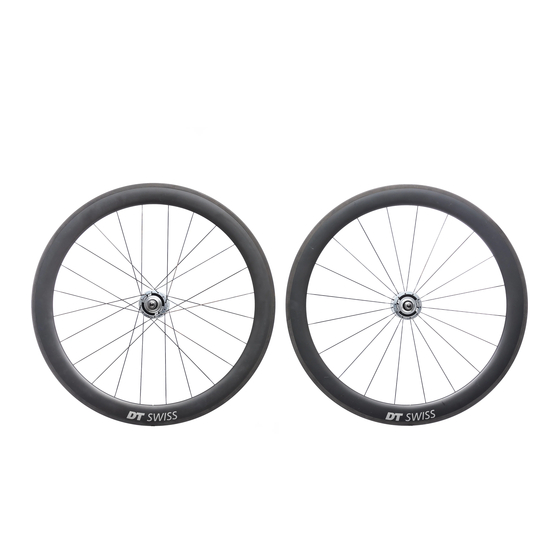

DT SWISS RC 55 Track Mode D'emploi
  1. Manuels
  2. Marques
  3. DT SWISS Manuels
  4. Accessoires de vélo
  5. RC 55 Track
  6. Mode d'emploi

DT SWISS RC 55 Track Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
WHEELS / HUBS
RC 55 Track / 370 Track
Mode d'emploi
V2015.11

Publicité

Table des Matières
loading

Manuels Connexes pour DT SWISS RC 55 Track

Sommaire des Matières pour DT SWISS RC 55 Track

  • Page 1 WHEELS / HUBS RC 55 Track / 370 Track Mode d‘emploi V2015.11...

  • Page 3: Table Des Matières

    Table de Matiéres 1 Instructions d'utilisation ......3 1.1 Généralités........3 1.2 Garantie (Europe) .

  • Page 4: Instructions D'utilisation

    Les indications concernant les composants et le type de manuel se trouvent dans la page de couverture et en bas de page. Les données de contact de DT Swiss se trouvent sur la dernière page. Une liste de tous les centres de service DT Swiss est disponible sous www.dtswiss.com.

  • Page 5: Garantie (Europe)

    1 à la page 3. Garantie (Europe) Outre la garantie légale, la société DT Swiss AG, dont le siège est à Bienne/Suisse, accorde une garantie de 24 mois à compter de la date d'acquisition. La société DT Swiss AG décline toute responsabilité...

  • Page 6: Généralités Concernant La Maintenance

    Les outils spéciaux DT Swiss sont des outils de précision. Seuls des outils en parfait état et non endommagés garantissent un montage et un démontage impeccables des pièces.

  • Page 7: Sécurité

    • Les roues doivent être compatibles avec tous les éléments du vélo. • Utiliser uniquement des pièces de rechange d'origine DT Swiss. • Les roues ne doivent être ni modifiées ni transformées.
  • Page 8 DANGER Danger de mort par défaillance ou diminution de la performance de freinage en cas d'utilisation de roues pour freins sur jante ! • En cas d'utilisation de jantes en carbone, il faut employer exclusivement des plaquettes de frein « SwissStop Black Prince ». Dans le cas contraire, cette utilisation se fera aux seuls risques et périls de l'utilisateur ! •...

  • Page 9: Aperçu

    Aperçu Aperçu du moyeu de roue avant Écrou Roulement à billes Sticker Rondelle moletée Carter de moyeu Coupelle Sticker Aperçu du moyeu de roue arrière Écrou Roulement à billes Sticker Rondelle moletée Sticker Coupelle Contre-écrou Carter de moyeu...

  • Page 10: Montage De La Roue

    Montage du pignon Matériel nécessaire Spécification Quantité Graisse multi-usages DT Swiss HXTXXX00NMG20S Selon les besoins Le moyeu de roue arrière dispose des deux côtés d'un filetage pour pignon et contre- écrou pour accueillir un pignon étoile ou roue libre. Ce système à bascule permet le montage de deux pignons des deux côtés des moyeux.

  • Page 11: Monter La Roue

    Visser le contre-écrou dans le sens inverse des aiguilles d'une montre et serrer avec un fouet de chaîne à 40 Nm. 40 Nm Monter la roue Visser les écrous de fixation jusqu'à l'extrémité de l'axe. Positionner la roue dans la patte de fourche ou du cadre.

  • Page 12: Maintenance Du Moyeu

    • La maintenance doit être réalisée exclusivement par des professionnels expérimentés. • Utiliser exclusivement des pièces de rechange DT Swiss ou des pièces de rechange ap- prouvés par DT Swiss. • En cas de doute, contacter un centre de service DT Swiss.

  • Page 13: Démonter Le Roulement À Billes

    Démonter le roulement à billes Préparatifs Renvoi Nettoyer le moyeu. Nettoyage, p.5 Dévisser les écrous de fixation. Dévisser les rondelles moletées avec une clé à fourche de 17 mm. Dévisser les pièces d'écartement avec une clé à fourche de 15 mm. Chasser le premier roulement à...

  • Page 14: Nettoyer Les Pièces

    Retirer le roulement à billes et l'axe du carter de moyeu. Enfiler l'axe dans le deuxième roulement. Chasser le roulement à billes avec de légers coups de marteau sur l'axe. Retirer le roulement à billes et l'axe du carter de moyeu.

  • Page 15: Monter Le Roulement À Billes

    Monter le roulement à billes Préparatifs Renvoi Non nécessaire Matériel nécessaire Spécification Quantité Graisse multi-usages DT Swiss HXTXXX00NMG20S Selon les besoins Roulement à billes HSBXXX00N1002S 2 (roue avant) Ø10 / 26 x 8 mm 2 (roue arrière) Douille de montage longue HXTXXX00N5017S Ø10 / 26 mm x 60 mm...
  • Page 16 Retourner le carter de moyeu avec l'axe et la douille de montage. Enfiler le deuxième roulement à billes avec le côté coloré vers l'extérieur sur l'axe et le carter de moyeu. 10. Enfiler la douille de montage sur le roulement à billes.
  • Page 17 20. Visser les écrous de fixation de quelques tours. Mesures finales Renvoi Monter la roue chap.4.2, p.10...
  • Page 20 F - 06620 Le Bar sur Loup info.fr@dtswiss.com DT Swiss (Asia) Ltd. No. 26, 21st Road Industrial Park Taichung City Taiwan R.O.C. info.tw@dtswiss.com Subject to technical alterations, errors and misprints excepted. All rights reserved. © by DT Swiss AG www.dtswiss.com...

Ce manuel est également adapté pour:

Rc 370 track
