Comment démarrer
Montage du récepteur à votre téléviseur
Montage à l'arrière
de votre téléviseur
20

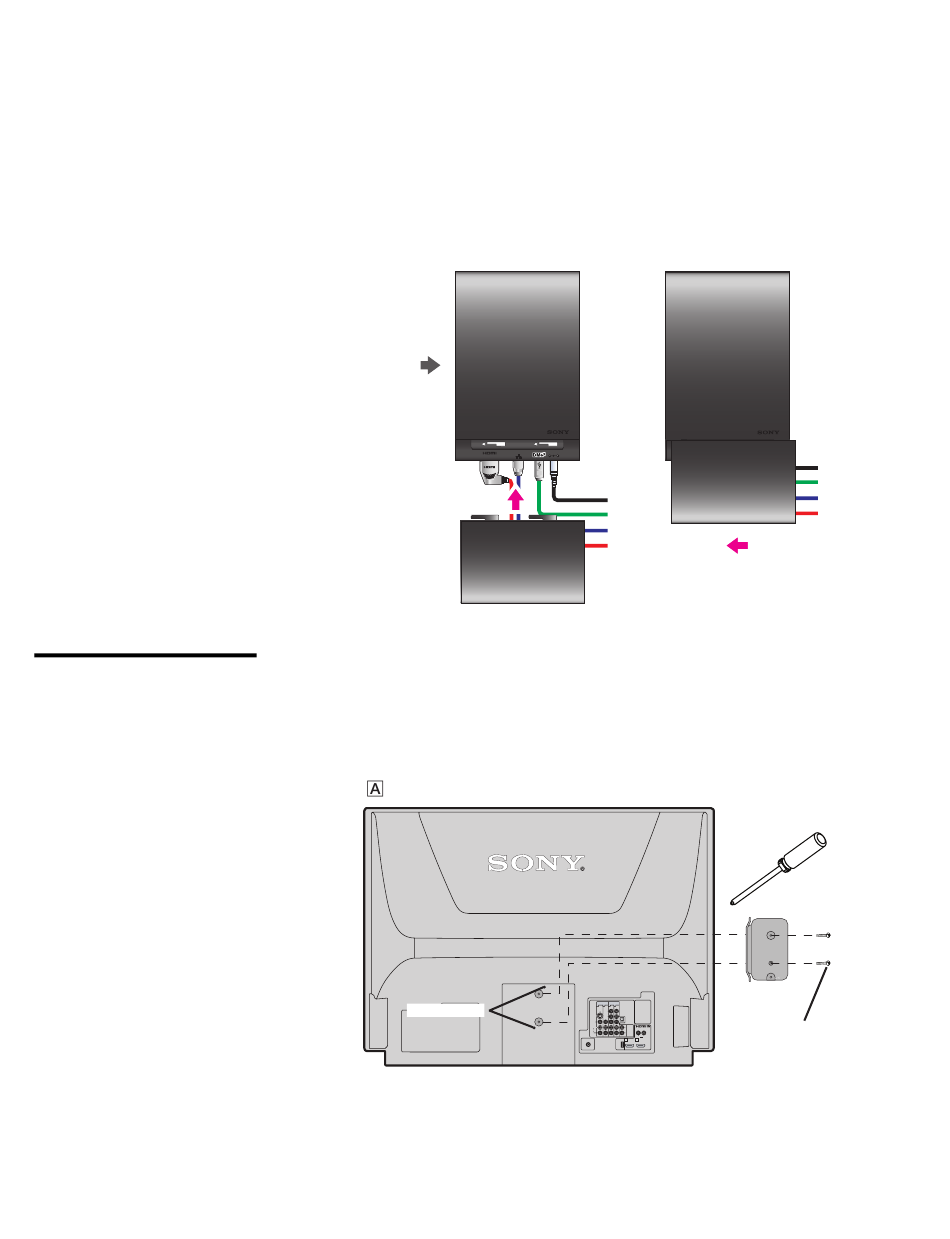

L'emplacement du montage du récepteur varie selon le modèle du téléviseur,
comme il est indiqué dans les illustrations A à F.
Avant de commencer le montage, remettez le cache-câbles en place en le
glissant. Assurez-vous que les encoches du cache-câbles sont alignées avec
celles se trouvant sur le récepteur.
Avant du
récepteur
1
Trouvez l'endroit où vous devrez monter le récepteur. Ce dernier peut
aussi être utilisé comme appareil autonome (voir page 25).
Tiges de guidage
LAN
DC IN 9V
OUT
B
COMPONENT IN
VIDEO IN
(1080i/720p/480p/480i)
1
3
1
3
Y
S VIDEO
P
B
DIGITAL AUDIO
(OPTICAL) OUT
VIDEO
P
R
L
L AUDIO
(MONO)
AUDIO
AUDIO
OUT
(VAR/FIX)
R
R
R
L
x
VHF/UHF
DMe
1
2
CABLE
SERVICE
LAN
DC IN 9V
OUT
Vis métalliques (type 2) de
montage pour téléviseur à
rétroprojection seulement
