Installazione

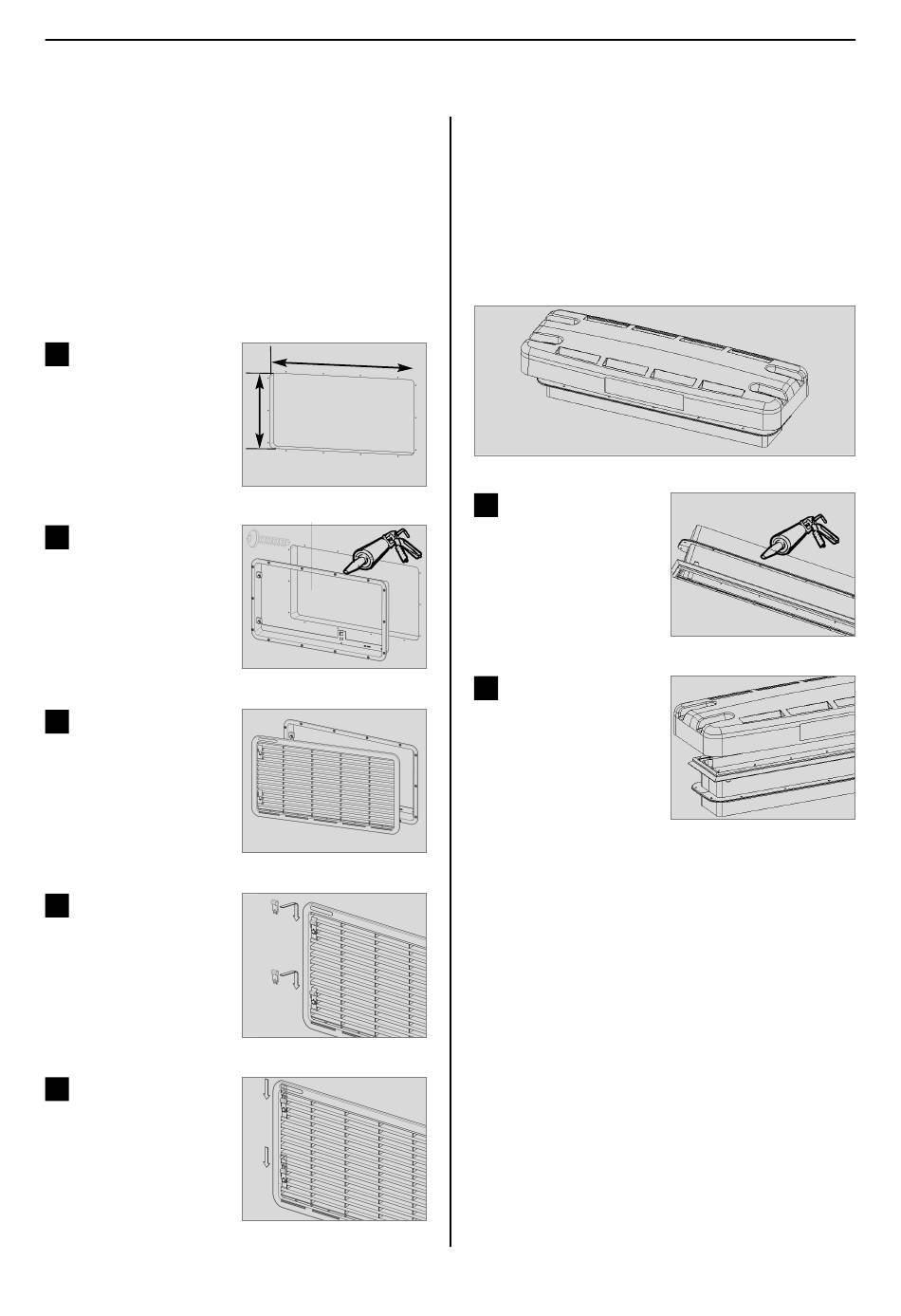

4.4 Installazione del sistema di
ventilazione
4.4.1 Installazione LS300
Per installare le grate di ventilazione, tagliare
due ettangoli (a = 249 mm x b = 490 mm)
nella parete esterna del veicolo (per le posizio-
ni dei tagli, vedere fig. 14.
1
Tagliare due ettangoli.
2
Chiudere a tenuta d'ac-
qua il telaio di montag-
gio (non applicabile per il
telaio di montaggio con
guarnizione integrata).
Inserire il telaio e avvitar-
lo a fondo
3
Inserire la grata di venti-
lazione.
4
Inserire il chiavistello.
5
Bloccare la grata di ven-
tilazione.
b
a
Fig. 15
14 x
Fig. 16
Fig. 17
Fig. 18
Fig. 19
4.4.2 Installazione del ventilatore a
tetto R500
Dimensioni R500
Lunghezza Larghezza
595 mm 205 mm
Sezione tetto: 87 mm x 507 m
1
Isolare i supporti di
montaggio ed avvitarli
sul tetto del veicolo.
2
Montare il cofano ed
avvitare al telaio.
14
Altezza
150 mm
Fig. 20
Fig. 21
Fig. 22
