Montage
4.7 Montage du panneau
décoratif

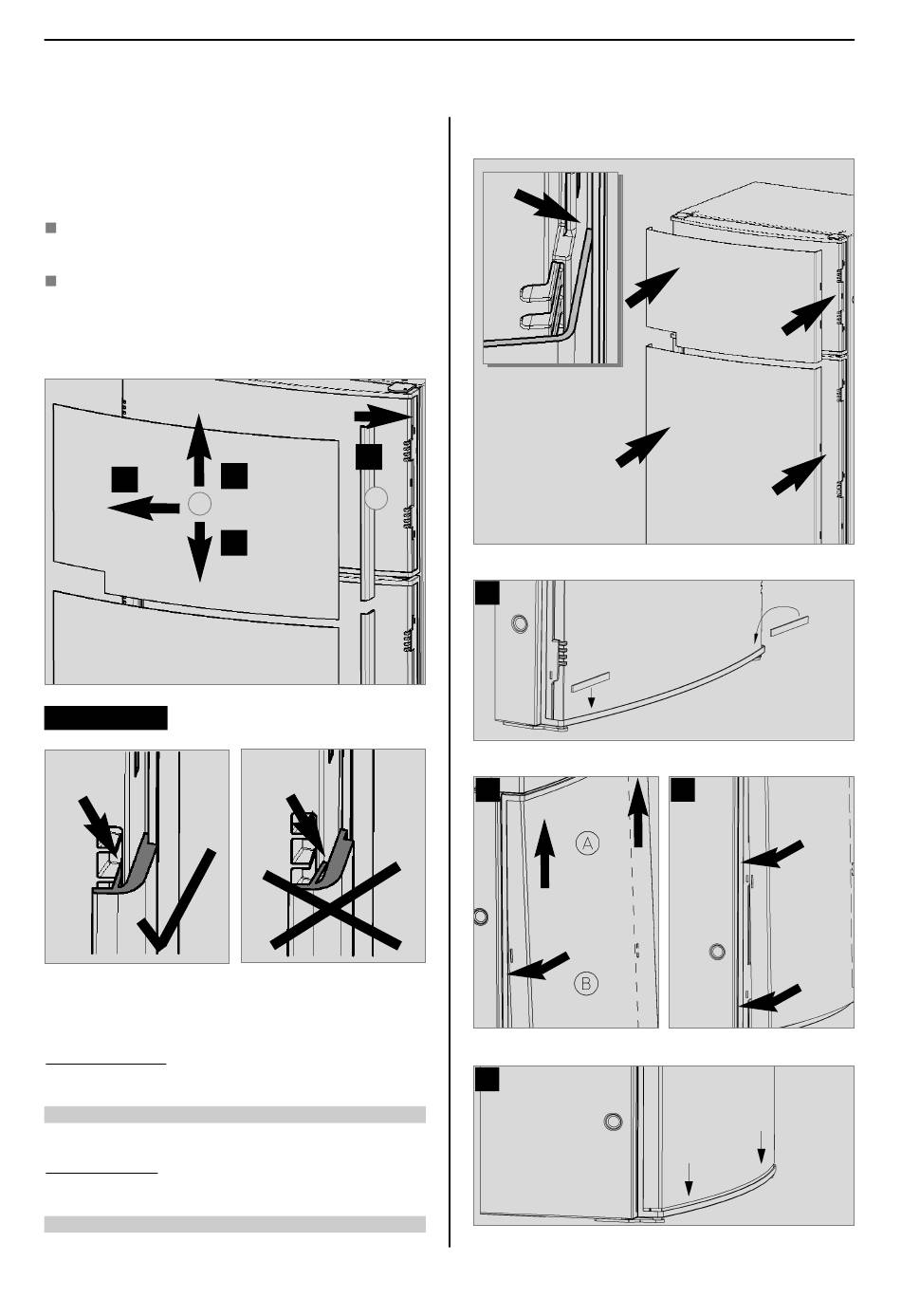

Panneau décoratif avec cadre
Enlevez en tirant le listeau latéral (1) de la
porte (le listeau est posé sans être vissé).
Dégagez en poussant le panneau décoratif
(2) de la porte, engagez la nouvelle le pan-
neau décoratif et remettez le listeau (1) en
place.
3
2
ATTENTION!
Fig. 27
Dimensions du panneau décoratif (avec
cadre) :
Porte supérieure
Hauteur Largeur
300 +/- 1 mm 507,5 +/- 1 mm max. 1.7 mm
Porte inférieure
Hauteur Largeur
907,4 +/- 1 mm 507,5 +/- 1 mm max. 1.7 mm
4
2
1
1
Fig. 26
Fig. 28
Epaisseur
Epaisseur
Panneau décoratif sans cadre
1
2
4
16
3
Fig. 31
Fig. 29
Fig. 30
Fig. 32
Fig. 33
