Hauteurs De Ventilation - Dometic RMD8501 Instructions De Montage

Les grilles d'aération doivent présenter une
section libre de 400 cm² minimum. Ceci est
réalisé avec le système d'aération et de venti-
lation absorbeur Dometic LS 300, qui a été
contrôlé et autorisé dans cet objectif.

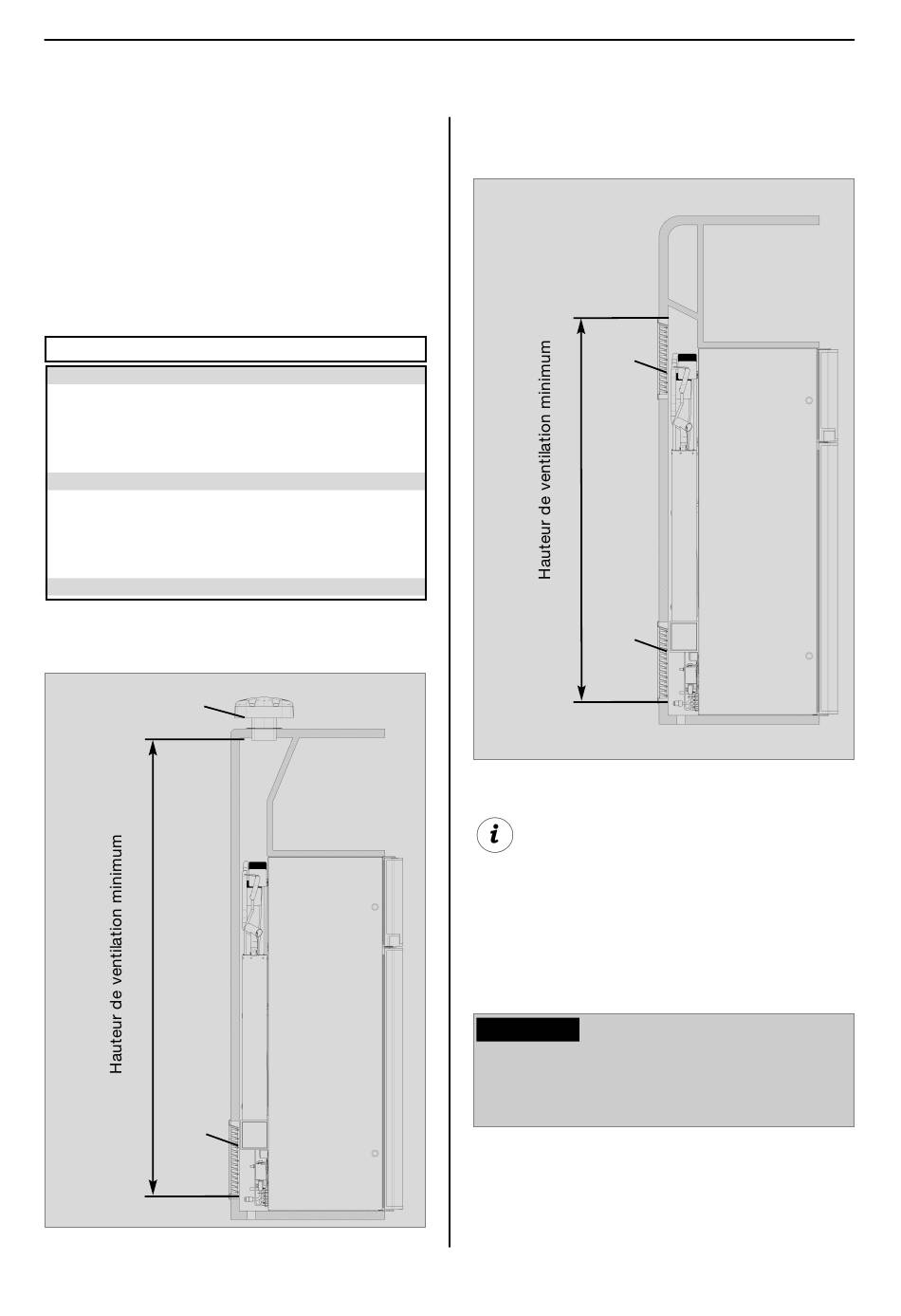

4.3.2 Hauteurs de ventilation

Hauteur de ventilation minimum H
1.
aérateur R500
grille inférieure LS300
2.
grille supérieure LS300
grille inférieure LS300
Installation avec d'aérateur (R500) et une
grille d'aération inférieure LS300
R500
H
LS300
☺ ☺ ☺ ☺ ☺ ☺
☺ ☺ ☺ ☺ ☺ ☺
1250 mm
☺ ☺ ☺ ☺
☺ ☺ ☺ ☺
1400 mm
Fig. 13
13
Installation avec deux grilles d'aération
(supérieur et inférieure) LS300
LS300
H
LS300
Le montage correct de ces grilles de ventilati-
on facilite l'accès aux raccords d'électricité et
de gaz lors des travaux d'entretien.
ATTENTION!
Une installation non-conforme diminue la
performance de refroidissement et met à
risque les droits à la garantie.
Montage
Fig. 14
