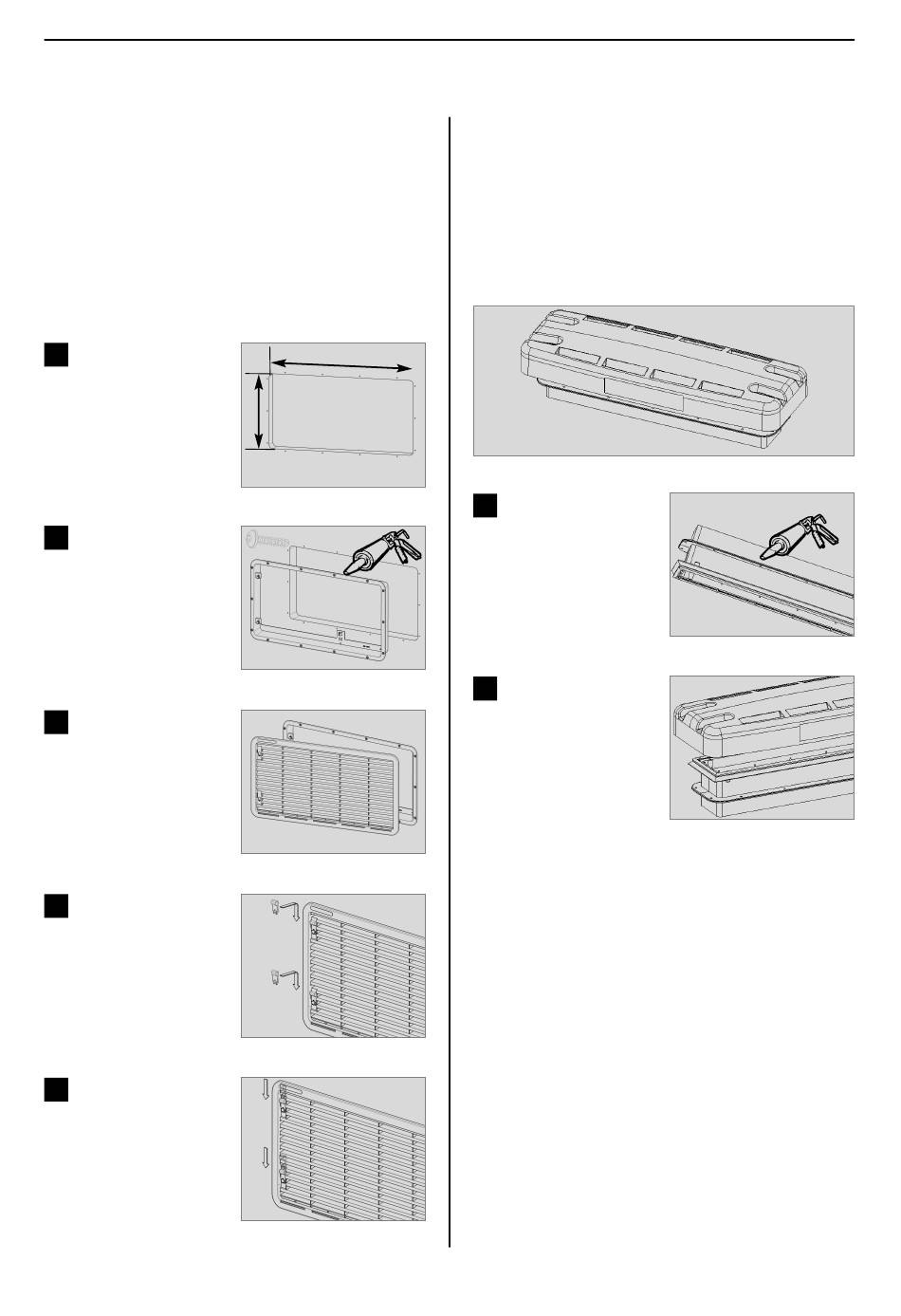

4.4 Einbau der Lüftungssysteme

4.4.1 Einbau LS300

Zum Einbau der Belüftungsgitter werden zwei
rechteckige Ausschnitte in der Größe von a =
249 mm x b = 490 mm in der Fahrzeugaußen-
wand angebracht. (Lage der Ausschnitte siehe
Abb. 14).
1
Rahmenausschnitt in
Außenwand herstellen.
2
Einbaurahmen wasser-
undurchlässig abdichten
( entfällt beim Einbau-
rahmen mit integrierter
Dichtung ) und fest-
schrauben.
3
Lüftungsgitter einsetzen.
4
Schieber einsetzen.
5
Lüftungsgitter verriegeln.
b
a
Abb. 15
14 x
Abb. 16
Abb. 17
Abb. 18
Abb. 19
4.4.2 Einbau Dachentlüfter R 500
Abmessungen Dachentlüfter R500
Länge Breite
595 mm 205 mm
Dachausschnitt: 87 mm x 507 mm
1
Installationrahmen ab-
dichten und am Fahr-
zeugdach festschrau-
ben
2
Haube aufsetzen und
am Rahmen
schrauben.
14
Höhe
150 mm
