HU
3.3. Elektromos vezetékek
A kályhát kizárólag
csatlakoztathatja az
vonatkozó szabályoknak megfelelően.
A kályhát a szauna falán lévő elosztó dobozhoz kell
•
csatlakoztatni (10:3 ábra). Az elosztó doboznak
fröccsenésállónak kell lennie, és a padlótól legfeljebb
500 mm magasságban helyezhető el.
A csatlakozó kábelnek (10:4 ábra) H07RN-F vagy
•
azzal azonos gumiborítású típusnak kell lennie.
MEGJEGYZÉS! A hőhatás okozta töredezés miatt
PVC szigetelésű kábelt használni tilos.
Ha a csatlakozó és telepítési kábelek a padlótól
•
1000 mm-nél nagyobb magasságban, a szaunán
belül vagy a szauna falaiban helyezkednek el,
terhelés alatt legalább 170 °C hőmérsékletet kell
kibírniuk (pl. SSJ). A szauna padlójától 1000 mm-nél
nagyobb magasságban elhelyezkedő elektromos
alkatrészeknek legalább 125 °C-ot kell kibírniuk (T125
jelölés).
A tápcsatlakozók mellett az 1-es típusú kályhák egy
•
vezérlő csatlakozóval (P) is rendelkeznek (lásd a 13.
ábrát). A feszültségszabályozási jel csak akkor aktív,
ha a kályha be van kapcsolva. A kályha vezérlő kábele
közvetlenül az elosztó dobozhoz, és azon keresztül
a kályha terminálblokkjához van csatlakoztatva egy
gumiborítású kábellel, amely a csatlakozó kábellel
azonos átmérőjű.
1. Csatlakozó doboz
2. Vezérlő egység
3. Elosztó doboz
4. Csatlakozó kábel

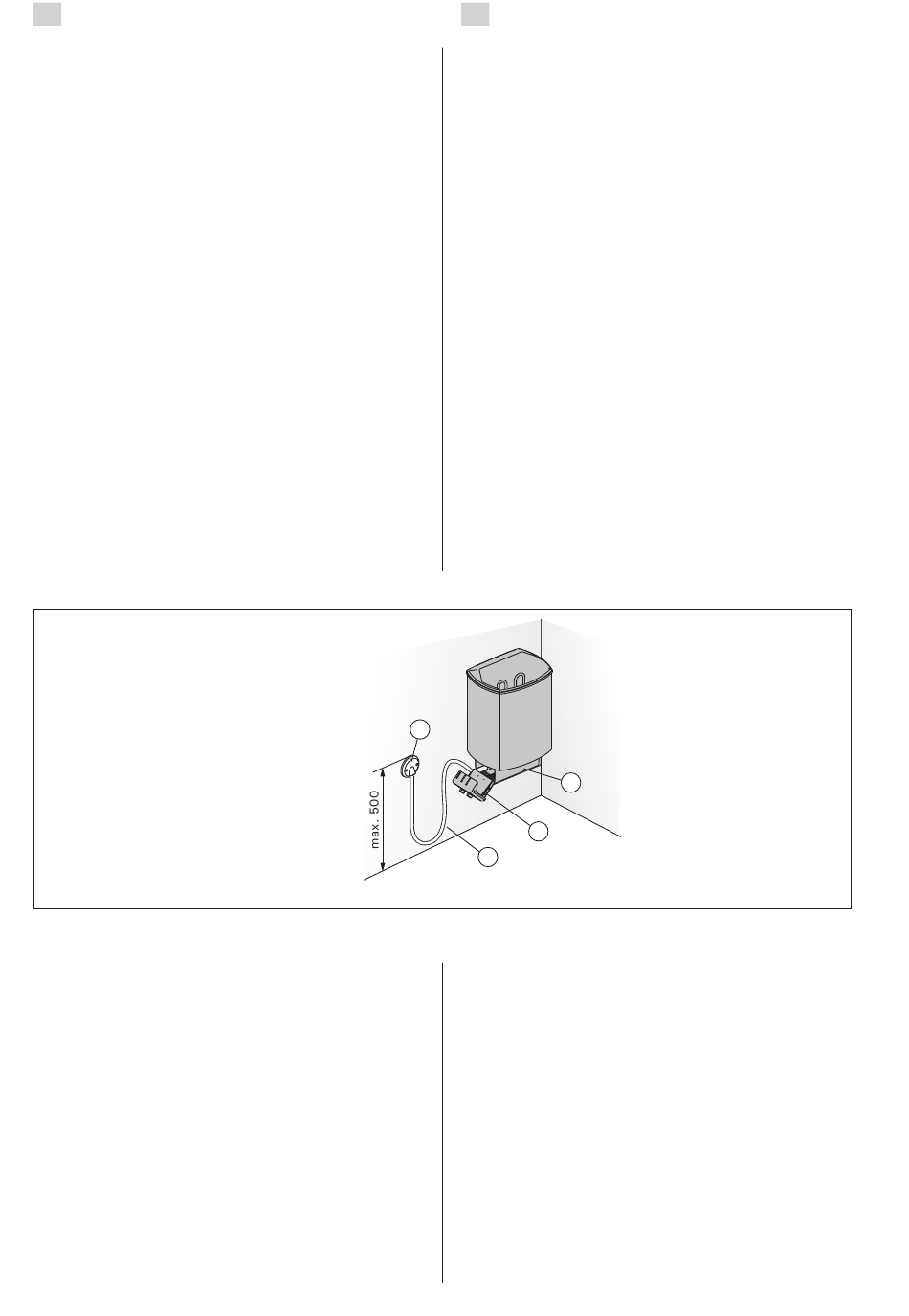

10. ábra A kályha elektromos csatlakozásai
Bild 10. Anslutning av aggregat
3.3.1. Az elektromos kályha szigetelési ellenállása
A berendezés végső átvizsgálásánál előfordulhat, hogy a
szigetelés ellenállásának mérésénél szivárgást észlelnek.
Ez a fűtőelemek szigetelései által beszívott nedvesség
okozza (a tárolás vagy szállítás során. A kályha első néhány
használata után a nedvesség elpárolog a fűtőelemekből.
A kályha áramforrását ne az RCD (megmaradó
áramberendezés) egységen keresztül csatlakoztassa!
3.4. A vezérlőegység és az érzékelők
telepítése (1-E, 2-E)
A vezérlő egységhez részletes telepítési utasítások tartoznak.
Szerelje a hőmérséklet-érzékelőt a szauna falára, a kályha
fölé. Az érzékelőt a kályha oldalsó középvonalára, 100 mm-
rel a mennyezet alá kell felszerelni. 11. ábra
Ne helyezze el úgy a bemeneti szellőzőt, hogy a
légáram lehűtse a hőérzékelőt. 5. ábra
32
szakképzett villanyszerelő
elektromos hálózathoz
SV

3.3. Elinstallation

Endast en auktoriserad elmontör får – under iakta-
gande av gällande bestämmelser – ansluta aggre-
a
gatet till elnätet.
Aggregatet monteras halvfast till en kopplings-
•
dosa på bastuns vägg (bild 10: 3). Kopplings-
dosan skall vara sköljtätt och placeras högst
500 mm över golvytan.
Anslutningskabeln (bild 10: 4) skall vara gum-
•
mikabel typ H07RN-F eller motsvarande. OBS!
Det är förbjudet att använda anslutningskabel
med PVC-isolering, eftersom PVC:n är värmes-
kör.
Om anslutnings- eller nätkablarna placeras på
•
mer än 1000 mm:s höjd på eller i bastuväggar-
na, skall de under belastning tåla minst 170 ºC
(t.ex. SSJ). Elutrustning som placeras högre än
1000 mm ovanför bastugolvet skall vara god-
känd för användning i 125 ºC (märkning T125).
1-aggregaten har förutom nätuttag en kontakt
•
(P) som möjliggör styrning av eluppvärmning
(bild 13). Aggregatet leder en spänningsfö-
rande styrning. Ledningarna från aggregatet
till styrenheten skall ha en tvärsnittsyta som
motsvarar matarkabelns. Styrkabeln för elupp-
värmning leds direkt in i aggregatets kopplings-
dosa, och därifrån med gummiklädd kabel av
samma tjocklek som anslutningskabeln vidare
till uttagsplinten.
3
1
2
4

3.3.1. Elaggregatets isoleringsresistans

Vid slutgranskningen av elinstallationerna kan det
vid mätningen av aggregatets isoleringsresistans
förekomma "läckage", till följd av att fukt från luf-
ten trängt in i värmemotståndens isoleringsmaterial
(lager/transport). Fukten försvinner ur motstånden
efter några uppvärmningar.
Anslut inte aggregatets strömmatning via jord-
felsbrytare!
3.4. Montering av styrenhet och givare (1-E,
2-E)
Närmare anvisningar om hur styrenhet fästs vid
väggen medföljer förpackningen. Temperaturgiva-
ren monteras på väggen rakt ovanför aggregatet,
ca 100 mm under taket. Bild 11.
Placera inte tilluftsventilen så att luftströmmen
kyler ner temperaturgivaren. Bild 5.
1. Kopplingslåda
2. Styranordningar
3. Kopplingsdosa
4. Anslutningskabel
