PT
ligado. O cabo de controlo para o aquecimento elétrico é
trazido diretamente para a caixa de junção do aquecedor
e dali para o bloco de terminais do aquecedor, ao longo
de um cabo de borracha com a mesma área transversal do
cabo de ligação.
3.4. Instalação da unidade de controlo e dos sensores
(1-E, 2-E)
A unidade de controlo inclui instruções detalhadas para fixar a
unidade à parede. Instale o sensor de temperatura na parede
da sala da sauna por cima do aquecedor. Deve ser instalada na
linha central lateral do aquecedor, a 100 mm do teto. Figura 11.
Não coloque a abertura de abastecimento de ar numa posição
em que o fluxo de ar arrefeça o sensor de temperatura. Figura 5.
3.5. Reposição da proteção de sobreaquecimento
Se a temperatura da sala da sauna ficar perigosamente elevada,
o protetor de sobreaquecimento cortará permanentemente
a alimentação elétrica ao aquecedor. O protetor de
sobreaquecimento pode ser reposto depois de o aquecedor ter
arrefecido.
1 3
2 4
L1
N
1 3
2
L1
L2
2
3
1
N L1

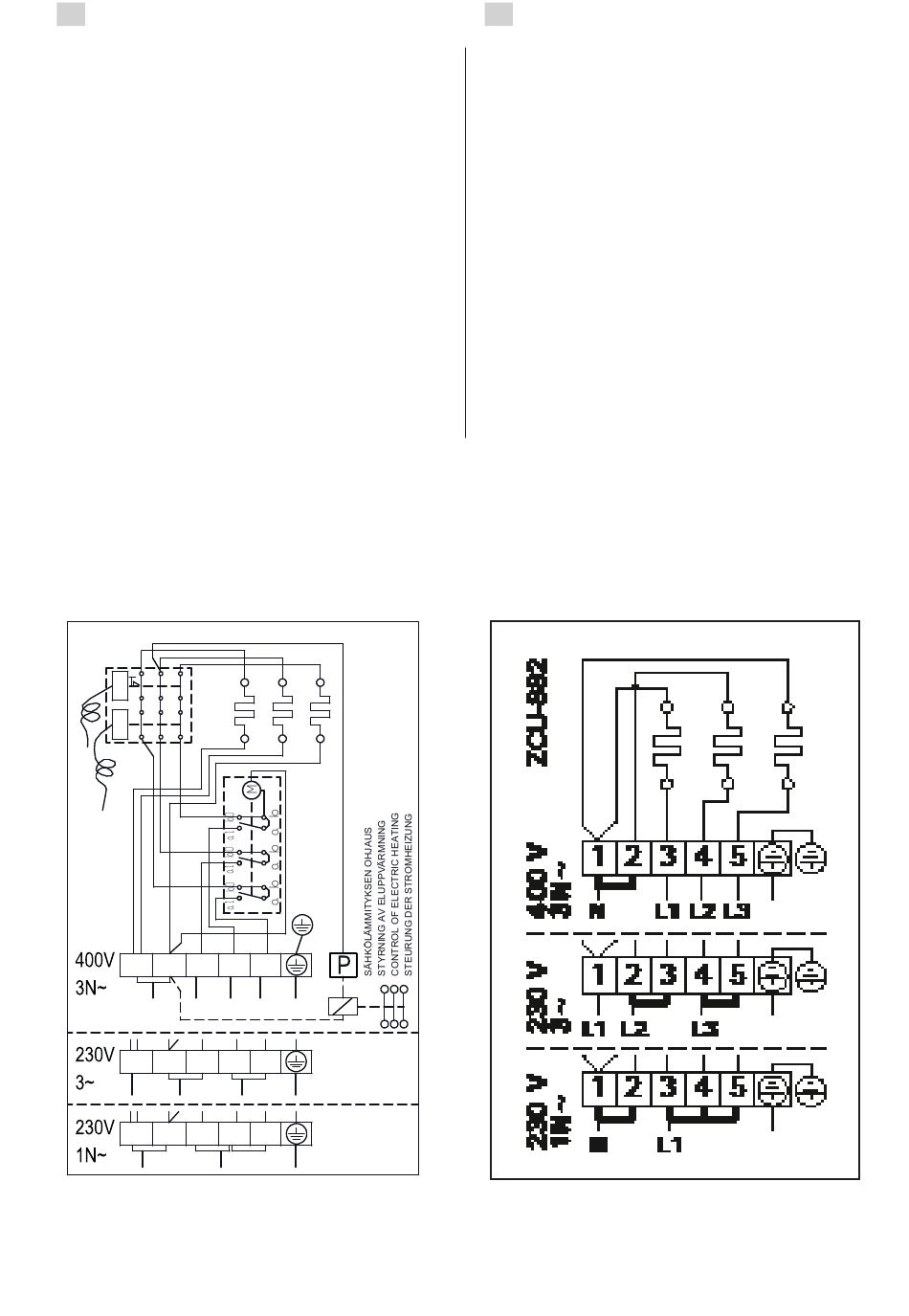

Figura 13. Ligações elétricas do aquecedor 1
Obrázok 13. Elektrické pripojenie ohrievača 1
1 2 3
5
L2 L3 GRD
4
5
GRD
L3
4 5
GRD
SK
napätia sa prenáša z ohrievača pri jeho zapnutí.
Ovládací kábel elektrického vykurovania je privedený
priamo do rozvodnej skrine ohrievača a odtiaľ k
svorkovnici ohrievača pozdĺž gumového kábla s
rovnakou prierezovou plochou ako je pripojovací kábel.
3.4. Inštalácia ovládacej jednotky a snímačov (1-E,
2-E)
K ovládacej jednotke sú k dispozícii podrobné pokyny, ako
pripevniť jednotku na stenu. Namontujte teplotný snímač
na stenu saunovacej miestnosti nad ohrievač. Mal by byť
nainštalovaný na bočnú stredovú líniu ohrievača, 100 mm
smerom dole od stropu. Obrázok 11.
Neumiestňujte prívodné vetracie otvory tak, aby prúd
vzduchu chladil snímač teploty. Obrázok 5.
3.5. Obnovenie ochrany pred prehriatím
Ak začne byť teplota v saune nebezpečne vysoká, ochrana
proti prehriatiu natrvalo odreže prívod ohrievača. Ochranu
proti prehriatiu je možné obnoviť po ochladení ohrievača.
Figura 14. Ligações elétricas do aquecedor 1-E, 2-E
Obrázok 14. Elektrické pripojenie ohrievača 1-E a 2-E
89
