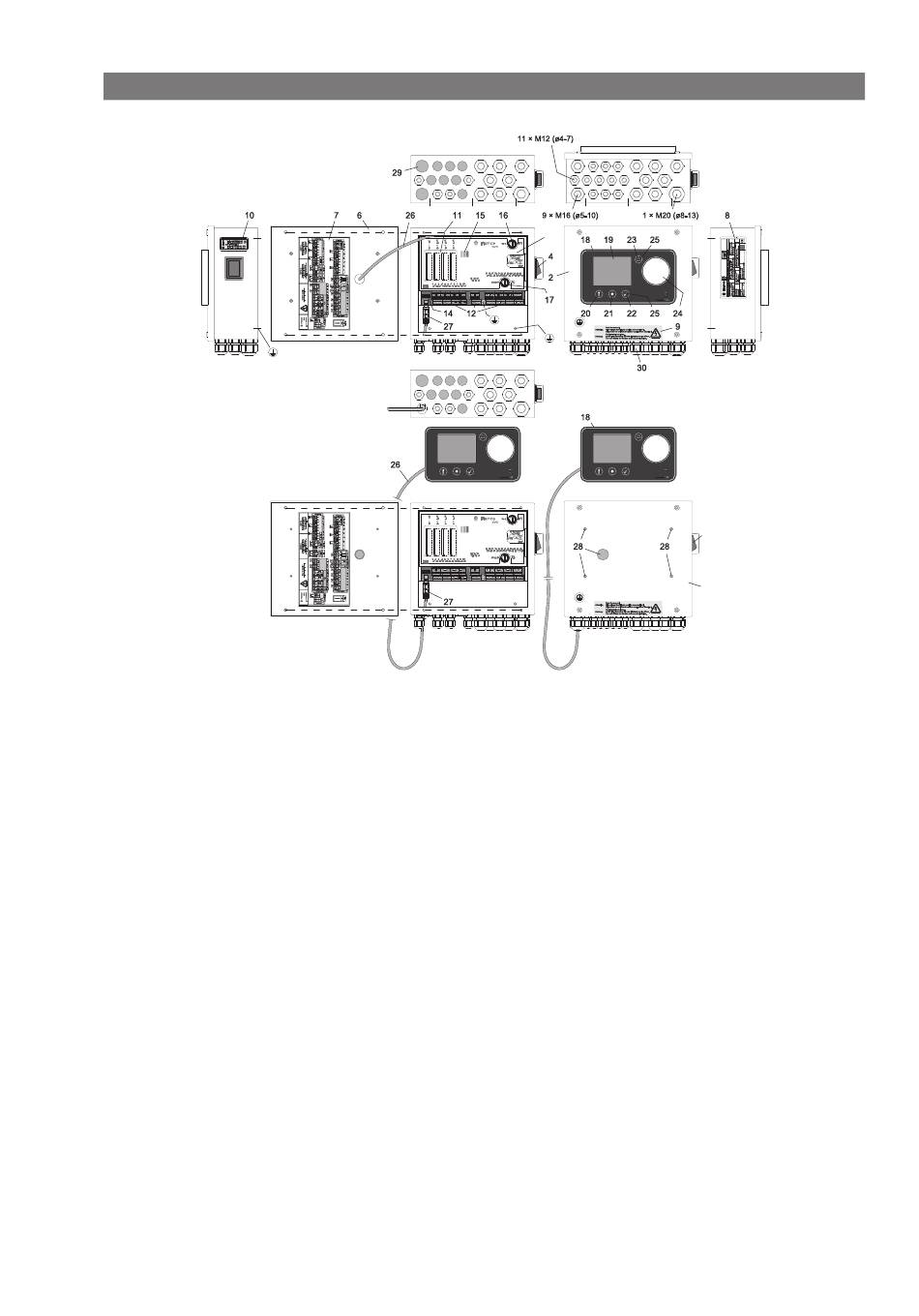

SPCx-lw
1 Регулиращ блок SPCx
2 Регулиращ блок SPCx-lw
3 Регулиращ блок SPCx-hw
4 Главен превключвател на захранването L, N;
On: „Червена светлина"
5 Г лавен превключвател на захранването L1, L2, L3, N;
Вкл.: „Дисплей, поз. 19; LED, поз. 15 вкл."
6 Отворен капак на регулиращ блок, изглед отвътре
7 Диаграма на клемен порт (вижте клемен план)
8 Фирмена табелка на регулиращия блок
9 Електрически предупреждения
10 Информация за връзка със сервизно обслужване
11 К анали, канал 1... 4 (SPC extension, опция)
(отвори за поместване на модули чрез предварител-
но определени точки на прекъсване)
12 В интови клеми, В/И портове
(вижте клемен план за SPCx-lw)
13 В интови клеми, В/И портове
(вижте клемен план за SPCx-hw)
14 RS485 конектор за сериен порт
(протокол за данни, опция)
15 LED предупредителни светлини, фоново осветени *
LED, жълта, вкл.: А втоматичен режим изкл.;
контролерът е в режим на конфи-
гуриране или менюто за пускане
в експлоатация не е изпълнено
докрай
LED, зелена, вкл.: К лемата е включена; SPC е свързан
към SPC клемата
LED, червена, вкл.: Г решка на системата, идентична с
поз. 23
Инструкции за монтаж и експлоатация Wilo-Sinum
Кабелни конектори от винтов тип,
стандартна окомплектовка
16 Микропредпазител F1; 16A T; защита на
оборудва нето
17 М икропредпазител F2; 400 mA T; защита на
допълнителното оборудване; клапан 1; 1.1; 2;
(№ на изходен порт: 42; 43/45;46/48; 49)
18 SPC клема (дисплей и табло за експлоатация)
19 Г рафичен дисплей с фоново осветление
(затъмняване в режим на пестене на енергия)
20 Б утон на сензора: „Назад" или функционира както е
показано на дисплея
21 Б утон на сензора, отключване на ключови функции за
фоново осветление (синьо). Фоновото осветление и
присвояването на функции също са показани на дисплея
22 Бутон на сензора: „Потвърдено...Enter"
23 Бутон на сензора: „Грешно повикване"
24 Плъзгач на сензора, селектор
25 Ф оновото осветление се включва, когато функцията
на клавиша е готова. Също така функция за отключ-
ване на бутоните
26 Захранващ проводник на SPC клема
27 RS232 порт, SPC клема
28 Запушалки, монтажни отвори на SPC клеми
29 Т апи, кабелни уплътнения за местоположението на
отвора
30 Кабелни конектори от винтов тип
31 Е лектромотор 1, комбинация на превключвателя
на контура на електромотора
(MP версии: SPCx-hw-1-1 и -2)
32 Е лектромотор 2, комбинация на превключвателя на
контура на електромотора (DP версии: SPCx-hw-1-2)
* допълнителни дисплеи (анализ).
Кабелни конектори от винтов тип,
максимална окомплектовка
1
4
2
Български
