TP3 LN
5.5.4 Tuyauteries vase d'expansion et vanne de sécurité
Les chaudières TP3 LN sont conçues pour fonctionner avec une circulation d'eau forcée avec vase d'expansion ouvert ou fermé. Un vase
d'expansion est toujours nécessaire, pour compenser l'augmentation de volume de l'eau qui se dilate lors du chauffage. Dans le premier
cas la hauteur de la colonne d'eau devra être égale au moins à 3 mètres au-dessus du manteau de la chaudière et devra permettre de con-
tenir, entre la surface libre de l'eau dans le vase et le tuyau de trop plein, l'augmentation de volume de toute l'eau de l'installation. Préférer
des vases hauts et étroits de façon à exposer au contact avec l'air la plus petite surface d'eau possible, pour réduire l'évaporation. Dans le
deuxième cas, la capacité du vase d'expansion fermé doit être calculée en tenant compte de:
- volume total de l'eau contenue dans l'installation
- pression maximale d'exercice de l'installation
- pression maximale d'exercice du vase d'expansion
- pression de précharge initiale du vase d'expansion.
La tuyauterie d'expansion raccorde le vase d'expansion à l'installation. Cette tuyauterie qui partira du raccord T3 (voir tableau Dimensions)
ne devra avoir aucune vanne d'arrêt. Installer sur le raccord T3 ou sur la tuyauterie de départ, au maximum 0,5 mètres après de la bride
de départ, une vanne de sécurité dimensionnée pour la capacité de la chaudière et conforme aux normes locales en vigueur. Il est interdit
d'interposer un dispositif d'arrêt quel qu'il soit entre la chaudière et la vase d'expansion et entre la chaudière et les vannes de sécurité, et il
est recommandé d'utiliser des vannes réglées pour se déclencher lorsque la pression maximale d'exercice autorisée est atteinte.

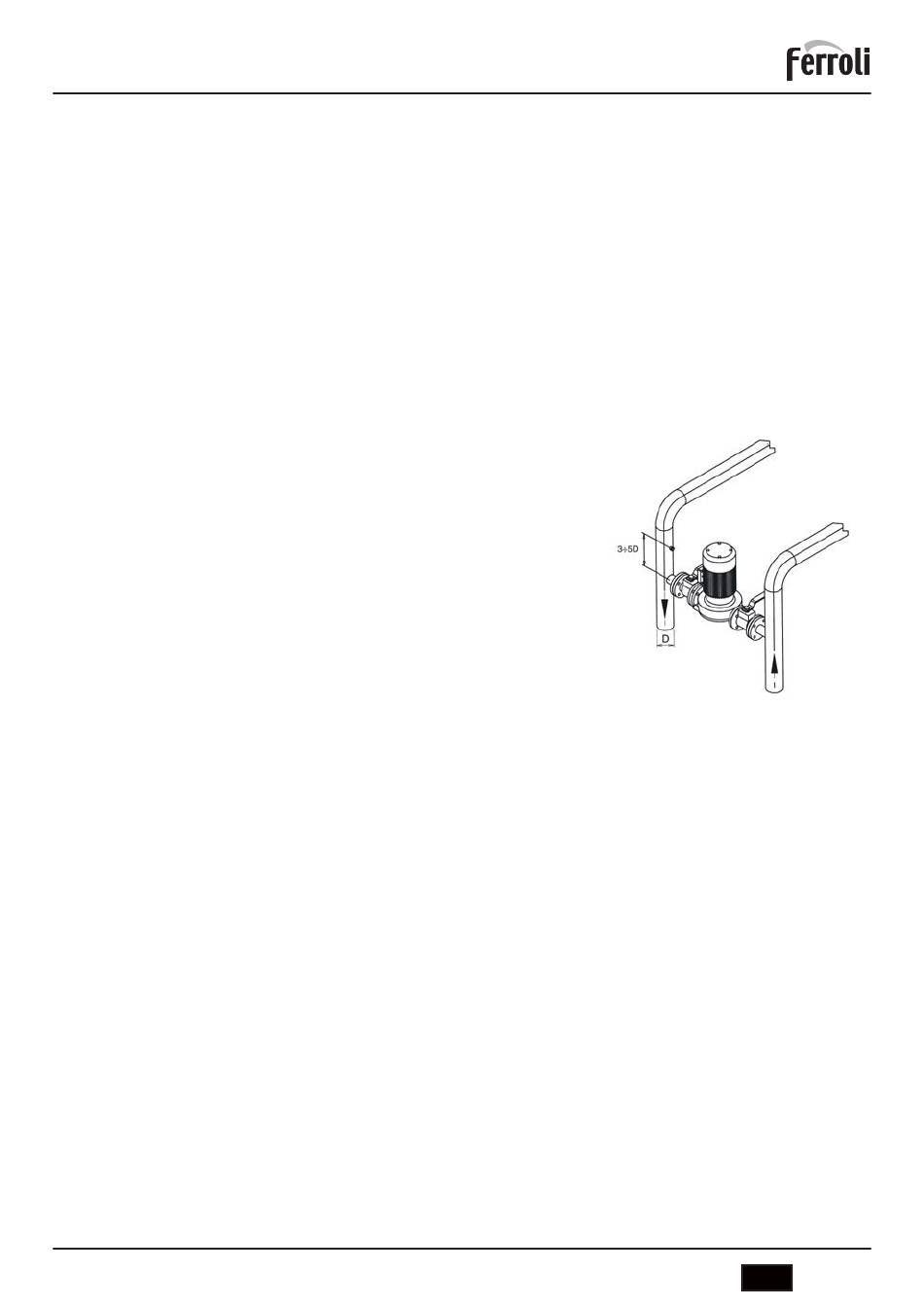

5.5.5 Pompe de recirculation (Fig. 7)

La condensation de la vapeur d'eau contenue dans les fumées d'évacuation de la chau-
dière (condensats) se produit quand la température de l'eau de retour est inférieure à
55°C et est importante surtout pendant le démarrage le matin, quand la chaudière a été
arrêtée toute la nuit. La condensation est acide et corrosive, et avec le temps elle attaque
les tôles de la chaudière. Et il est donc souhaitable d'adopter une pompe de recircu-
lation, avec fonction d'anti-condensation, installée entre les raccords de départ et de
retour, en amont de l'éventuelle vanne mélangeuse. La pompe doit assurer, pendant les
périodes de fonctionnement de l'installation, un débit compris entre 20 et 30% du débit
total; elle doit assurer une température de retour pas inférieure à 55°C, alors que la hau-
teur de refoulement nécessaire est modeste car elle ne doit surmonter que la résistance
de la chaudière et des vannes. Pour mesurer la température réelle de retour installation
dans le but de commander la pompe anti-condensation ou pour gérer des fonctions de
mise en régime dans des systèmes de régulation thermique, il est nécessaire de prévoir
un doigt de gant porte-sonde à positionner à une distance équivalente à 3÷5 diamètres
du tuyau de retour en amont du point de raccord hydraulique.
5.6 Porte avant ouverture et réglage
Pour les modèles TP3 LN le montage des charnières, la fixation et l'inversion de l'ouverture de la porte se font selon la fig. 8. Les opérations
nécessaires sont les suivantes:
- La porte est dotée de quatre étriers (pos. 3) et charnières identiques.
- Pour établir le sens d'ouverture DROITE ou GAUCHE, dévisser l'écrou (pos. 7), dévisser et retirer l'écrou (pos. 6) DROITE ou GAUCHE
pour obtenir ainsi le côté d'ouverture de la porte.
- Le réglage en hauteur de la porte s'effectue avec l'écrou (pos. 2); une fois le réglage terminé, bloquer enfin avec les écrous (pos. 1).
- Le réglage longitudinal s'effectue avec la vis (pos. 8).
Légende (Fig. 8)
1 Ecrou de fixation
2 Ecrou de support/réglage porte
3 Etrier charnière
4 Axe charnière
5 Vis charnière
6 Ecrou de fixation charnière
7 Ecrou de fixation
8 Vis et écrous de fixation/réglage étrier charnière
