9 Caractéristiques techniques et plan de raccordement
9.4 Plan de raccordement OES 6.10 mini

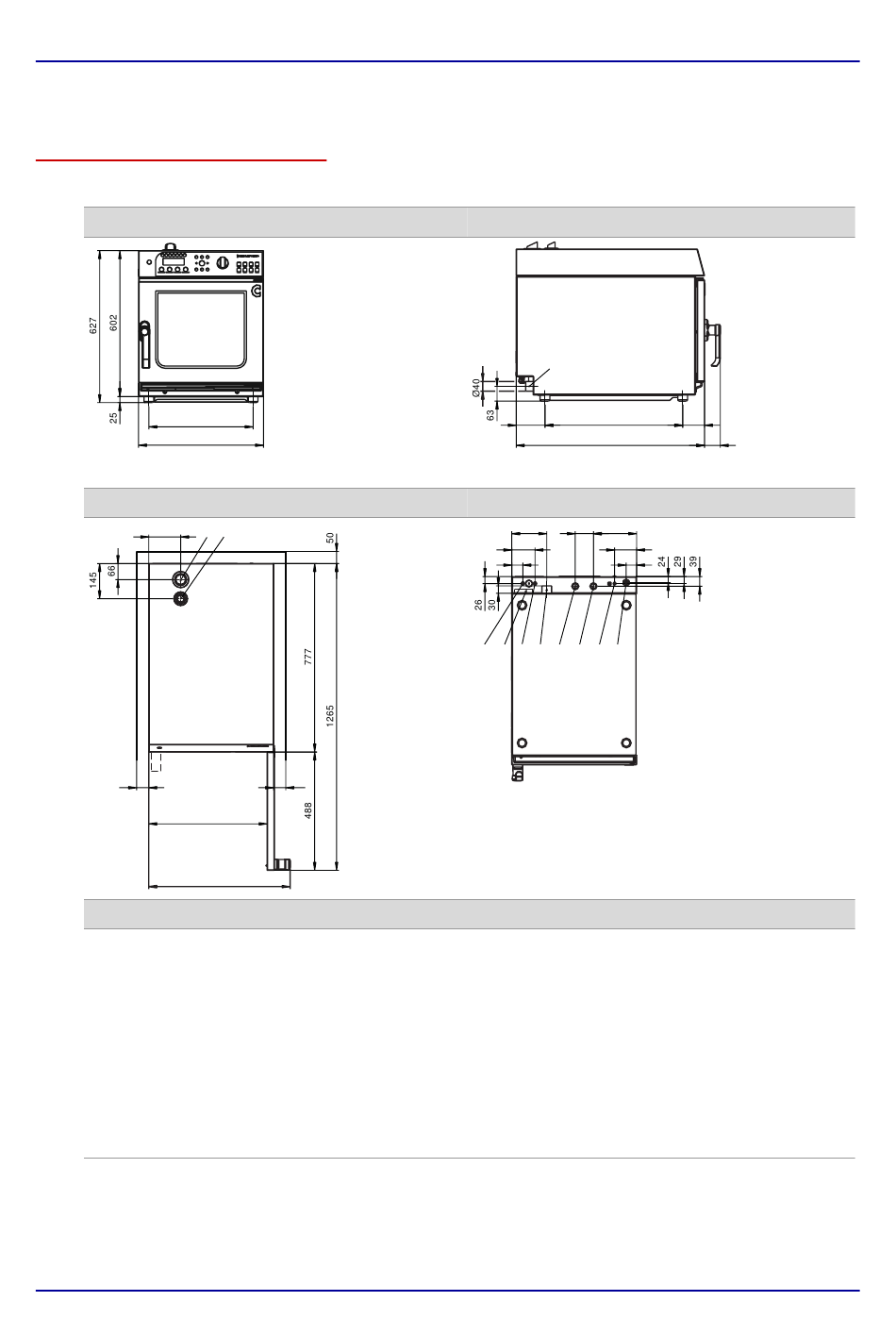

Dimensions et points de raccordement
Le tableau suivant indique les dimensions et points de raccordement :
Vue
430
515
Vue de dessus avec distances aux murs
132
50
488
Signification des éléments repérés
A Raccordement d'eau
Eau douce G3/4"
B Raccordement d'eau
Eau froide G3/4"
C Sortie eaux usées
DN 40
D Raccordement électrique
E Équipotentielle
Manuel d'installation
I H
50
583
Vue de côté
C
119
Raccordements sur le fond
144 75
95
45
G M F C B A E
F Raccord du produit de rinçage
G Raccordement du nettoyant
H Manchon d'évacuation d'air pollué Ø
30 mm
I Manchon d'aération Ø 43 mm
M Trop-plein 60 mm x 20 mm
91
568 90
777 65
178
90
43
D
