6.2.4 Évacuation d'eau
Règles pour une installation du raccordement des eaux usées en toute sécurité
Afin d'exclure les mises en danger survenant en raison de raccordements d'eaux usées défectueux,
observer les règles suivantes :
La conduite d'évacuation ne doit présenter aucun rétrécissement.
■
La pente de la conduite des eaux usées doit être de 5% au minimum (3°).
■
Si plusieurs appareils sont raccordés sur une même conduite d'eaux usées, celle-ci doit être di‐
■
mensionnée de sorte à ce que les eaux usées puissent s'évacuer sans entraves.
Le raccordement des eaux usées doit être effectué à l'aide d'un tube RIGIDE. Un raccordement
■
fixe est recommandé. A défaut, il est possible d'installer en alternative un entonnoir siphon. Sur les
appareils avec support sur roulettes, la conduite d'assainissement en cas de raccordement en fixe
doit être désolidarisée avant de pouvoir déplacer l'appareil avec le support.

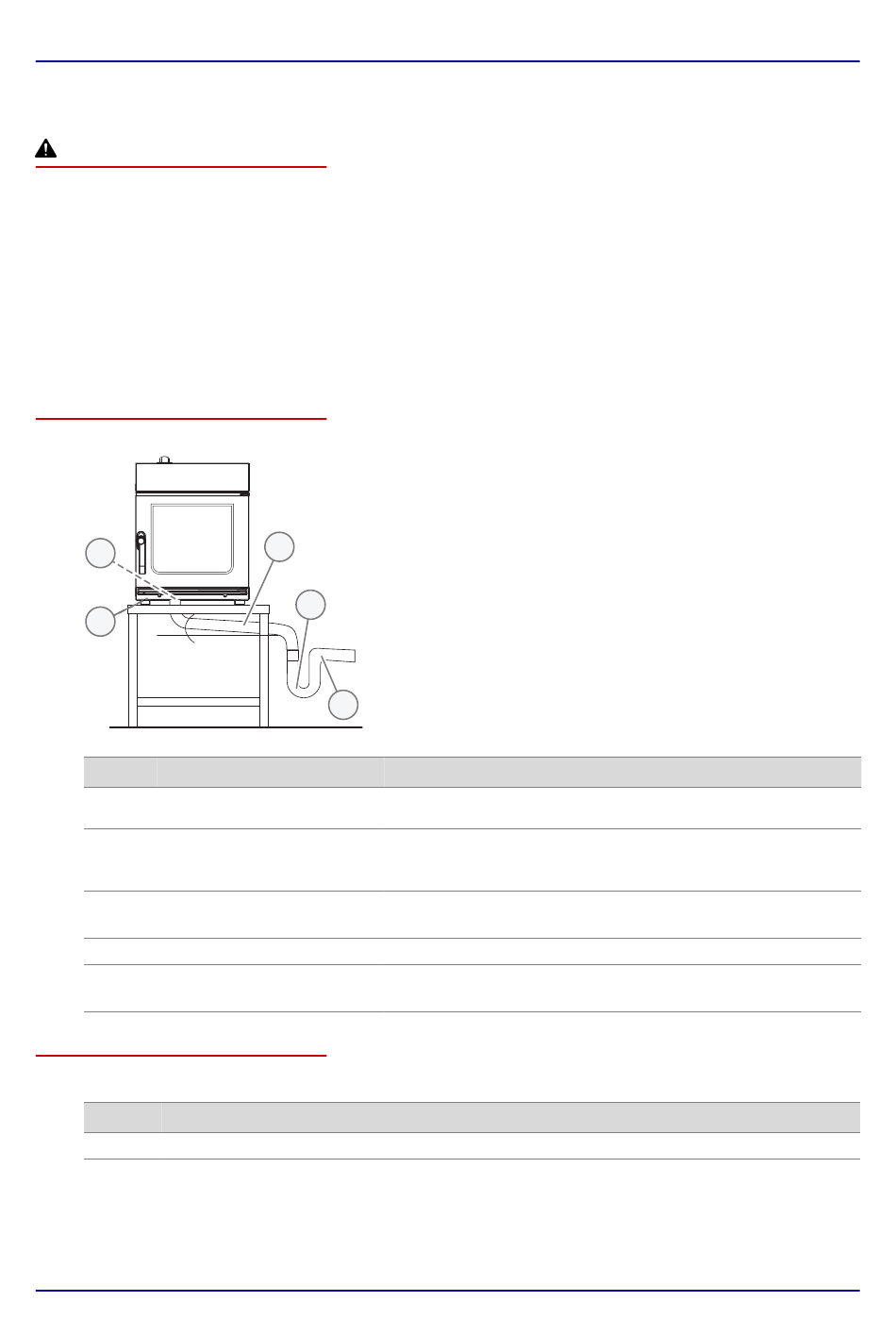

Schéma de raccordement
La figure suivante présente le schéma de raccordement des eaux usées en raccordement fixe :
1
2
5% (3°)
Rep. Signification
Sortie eaux usées
1
Trop-plein de sécurité
2
Conduite d'écoulement DN
3
40
Siphon / siphon à entonnoir
4
Conduite d'évacuation DN
5
40
Installation de l'évacuation d'eau
Pour le raccordement de l'écoulement d'eau de votre four mixte, procéder comme suit :
Étape Procédure
Raccorder l'appareil selon le schéma de raccordement.
1
Manuel d'installation
3
4
5
Explication
Sur la face arrière du four mixte, plan de raccordement :
■
point C
Sur la face inférieure du four mixte, plan de raccordement :
■
point M
Sert à évacuer l'eau en cas de problème (engorgement)
■
Diamètre intérieur minimum = 36 mm
■
Pente 5 % (3°)
■
Siphon anti-odeurs
■
Diamètre intérieur minimum = 36 mm
■
Pente 5 % (3°)
■
