+24 V CC F 4A
0 V
FE
a = touche de démarrage/redémarrage
b = circuits d'activation, les électrovannes de sécurité V1 et V2 doivent être sélectionnées de façon à
être sur qu'elles ne s'excitent pas à
½ Umax ou, si elles se sont excitées, qu'elles retombent !
c = EDM, contacts de retour contrôle des électrovannes
e = connecteur femelle local
f = fusible de protection des contacts à fermeture, valeurs reportez-vous aux Caractéristiques techni-
ques chapitre 12.1.6
1' à 3'
= numéros des contacts, connecteur MIN-Series à 3-points, émetteur
1 à 12
= numéros des broches, connecteur MIN-Series à 12-points, récepteur
En cas d'interférences électromagnétiques externes, il est recommandé d'utiliser des câbles de
connexion blindés. Le blindage doit alors être relié à FE par une grande surface de contact.

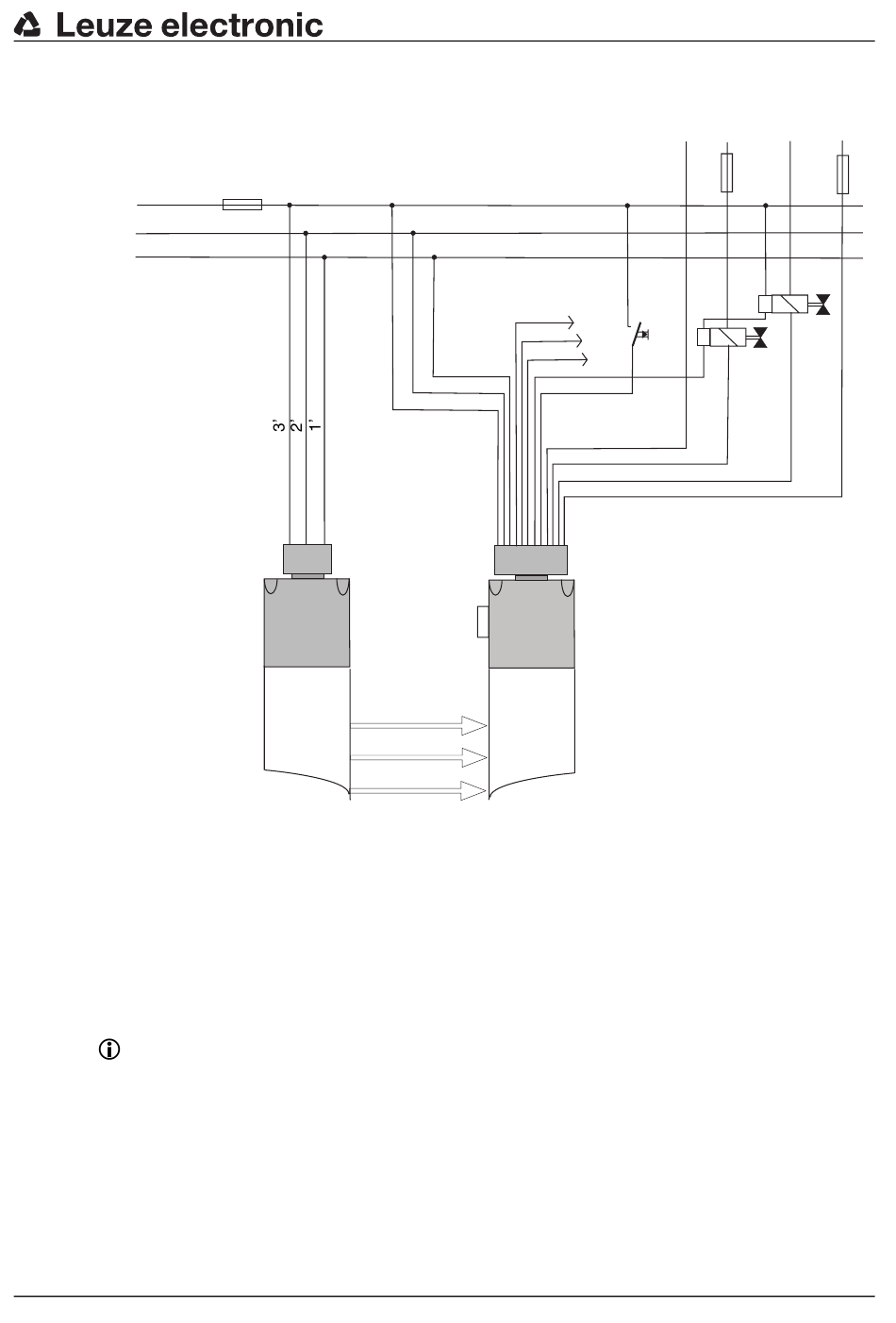

Fig. 7.8-2:
Leuze electronic
Exemple de raccordement, interface machine /R3, connecteur MIN-Series
COMPACTplus-i
Raccordement électrique
8
7
3
9
2
12
5
11
4
10
1
6
e
0 V
+U
0 V
42 V maxi 42 V maxi
f
V2
V1
a
b
c
+U
f
