Fig. 4.2-5:
A = cycle de la machine, mouvement vers le haut
B = cycle de la machine, position supérieure maximale, signal d'effacement ≥ 60 ms (RU)
Le contact normalement fermé doit être désactivé jusqu'à ce qu'il soit de nouveau fermé. Attente
d'une intrusion de plus de 100 ms (RU) dans le champ de protection
C = le nouveau cycle de la machine commence lorsque le champ de protection est de nouveau dégagé.
L'activation des OSSD peut être reliée au signal d'activation du cycle (en option).
D = cycle de la machine, mouvement vers le bas
Une autre intrusion entraîne la désactivation des OSSD à l'issue du temps de réponse t
E = si aucune autre intrusion n'est détectée dans le champ de protection, le tampon se place en position
supérieure maximale (signal d'activation du cycle).
1 = commutateur de fin de course, effacement du cycle (effacer)
2 = tampon
3 = matrice inférieure
4 = signal d'effacement du commutateur de fin de course
5 = OSSD, état
6 = intrusion dans le champ de protection
Fig. 4.2-6:
Leuze electronic
Fonctionnement à interruption simple, intervention supplémentaire lorsque la
machine est en mouvement
1
2
3
A
B
Clear > 60 ms
4
5
OSSDs ON
6

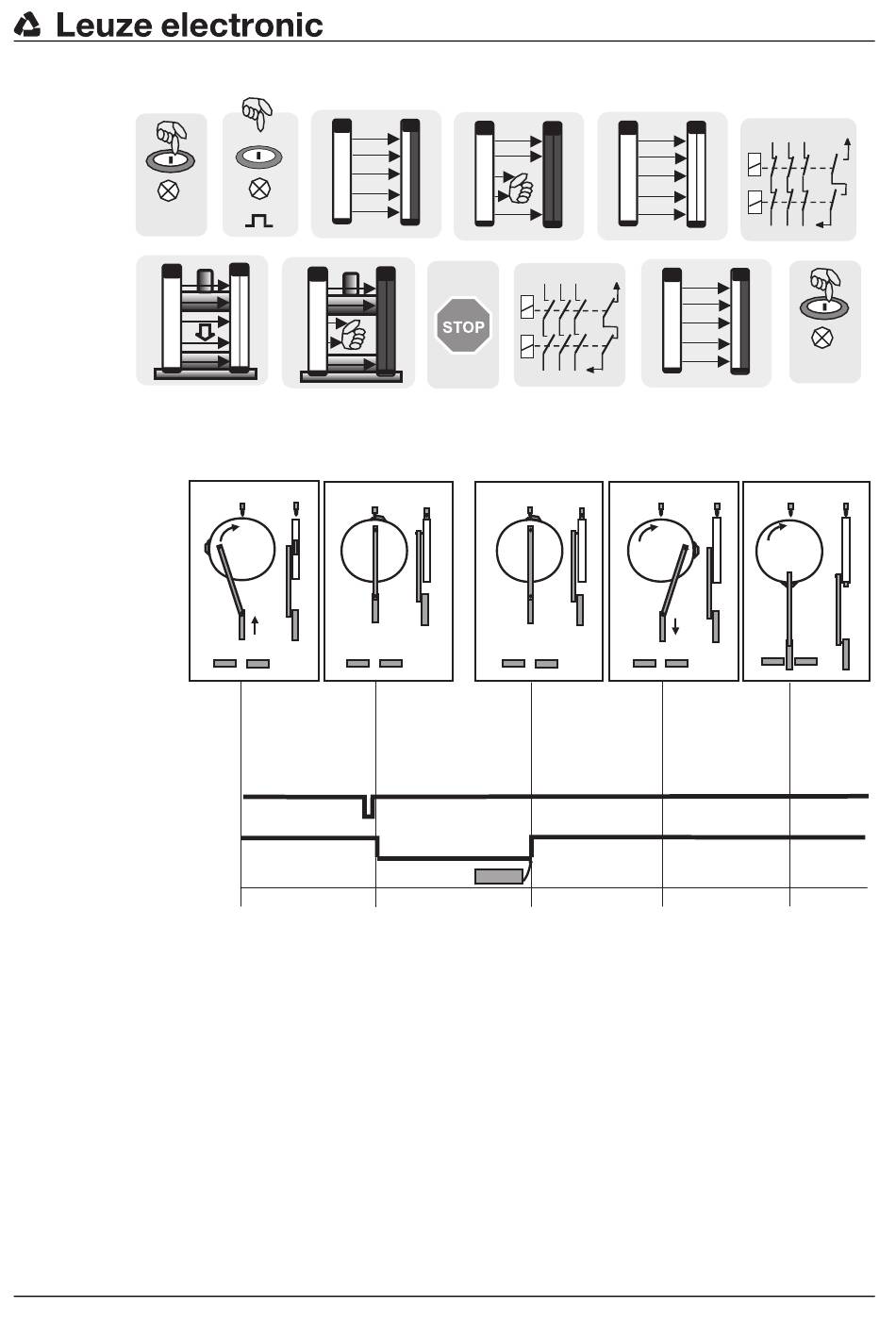

Exemple de fonctionnement à interruption simple avec fonction de protection,
représentation schématique
COMPACTplus-i
C
OSSDs OFF
OSSDs ON
Pack "Initiation"
D
E
AOPD
.
