7.3
Option : interface machine /T2, connecteur Hirschmann, M26 à
11
points+FE
-
Le dispositif COMPACTplus/T2 prévoit deux connecteurs Hirschmann à 12-points pour la
connexion de l'interface émetteur et de l'interface machine récepteur. La possibilité de
connecter des organes de réglage locaux ou des capteurs supplémentaires à l'interface
locale conformément à la description du chapitre 7.1. Parmi les accessoires livrables
figurent les connecteurs correspondants de forme coudée ou droite pour câble, y compris
les contacts à sertir, et des câbles de connexion complets en différentes longueurs.

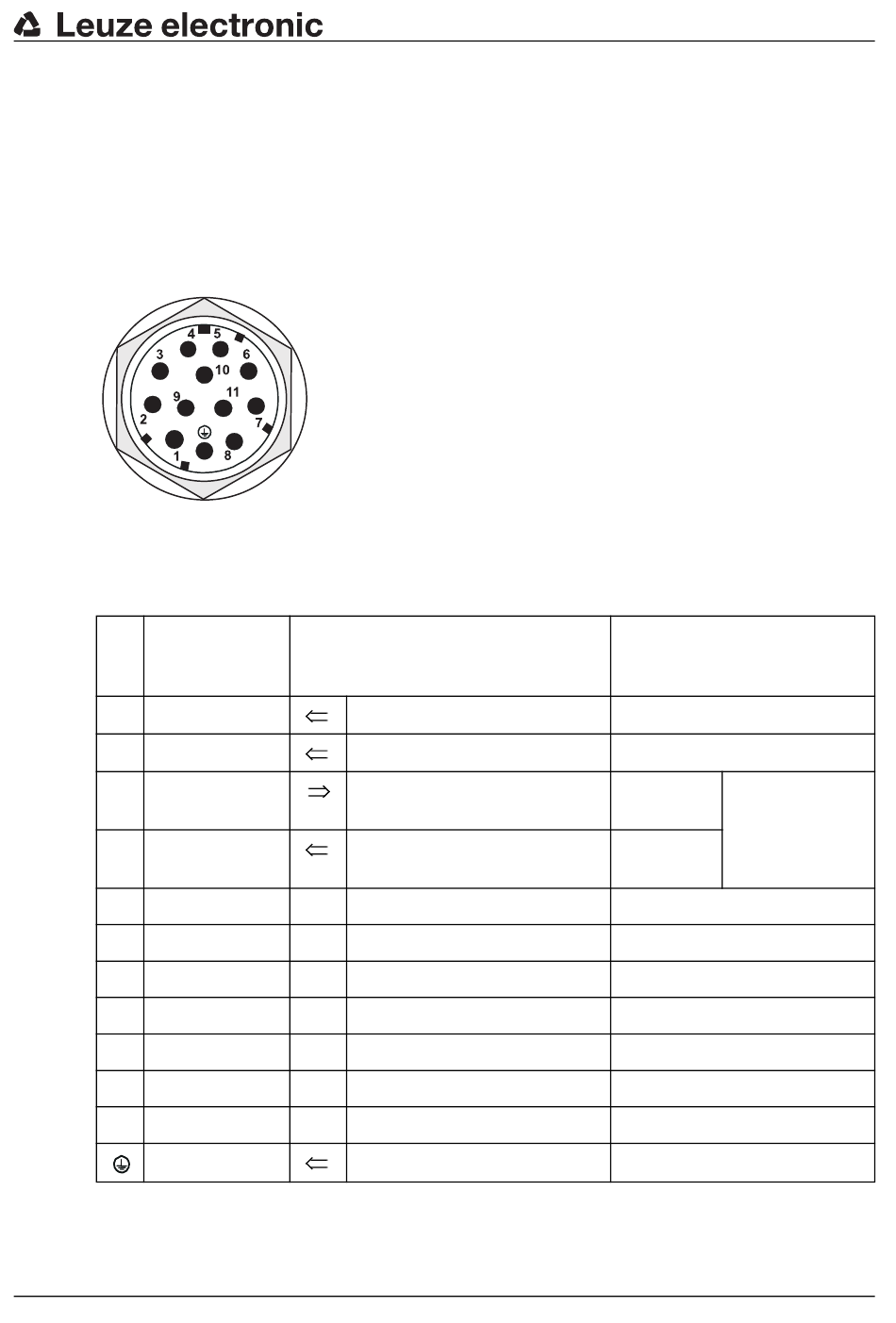

Fig. 7.3-1:
7.3.1
Interface émetteur /T2
Br. Couleur de fil
CB-8N-xxxxx-
12GF
1
brun
2
rose
3
bleu
4
gris
5
noir
6
orange
7
rouge
8
violet
9
blanc
10 beige
11 Effacer
vert/jaune
Table 7.3-1:
Leuze electronic
Emetteur et récepteur, interface machine /T2 (vue sur les broches)
Affectation
Alimentation tension
Alimentation tension
Sortie test
Entrée test
Réservé
Réservé
Réservé
Réservé
Réservé
Réservé
Réservé
Terre fonctionnelle , blindage FE
Interface émetteur /T2, brochage du connecteur de câble Hirschmann
COMPACTplus-i
Raccordement électrique
Entrées/sorties
+24 V CC
0 V
Pont ext.
Réglage usine :
vers 4
N° pont interne
posé en usine
Pont ext.
vers 3
